50MHz高頻雙通道數位鎖相放大器

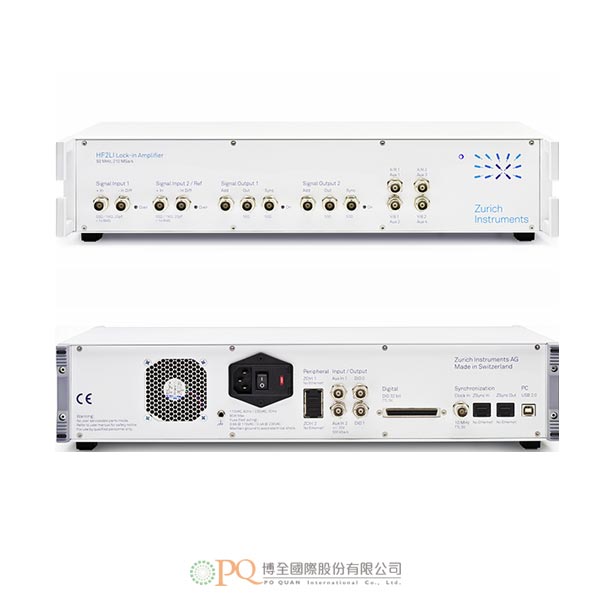

HF2LI 50MHz Lock-in Amplifier 型號:HF2LI
由於具有前述這些前所未有的性能,HF2LI將鎖相放大功能提升到一個新階段,能實現以往受限於類比鎖相儀器的頻率範圍內的新應用
    • Zurich HF2LI高頻雙通道數位鎖相放大器,涵蓋頻率範圍DC~50MHz。
    • HF2LI特點是具有2個物理輸入通道,在許多的測量設置中,可以取代2個裝置。
    • HF2LI 128位元的數位信號處理能力,展現優異的精度,可以提升雜訊性能及動態儲備。
    • 由於具有前述這些前所未有的性能,HF2LI將鎖相放大功能提升到一個新階段,能實現以往受限於類比鎖相儀器的頻率範圍內的新應用。
    • HF2LI透過一個高速的USB介面連接電腦,能進行高速率的資料擷取。
    • HF2LI配備功能齊全的圖形式操作介面及一個應用程式設計介面的選擇,大幅增加了儀器的可用性。
    • 特點:
      • 2個輸入通道、2個信號輸出。
      • 高動態儲備、低雜訊。
      • DC – 50MHz、210MSa/s、14位元。
      • 輸入雜訊5 nV/√Hz、動態儲備120 dB、最小的時間常數1 μs。
      • 6個解調器,最多6個振盪器。
      • LabOne®工具集:示波器、參數掃描器、影像模組、FFT頻譜分析儀。
      • LabVIEW®、.NET、MATLAB®、C及Python的應用程式設計介面。
      • 2個獨立的鎖相裝置,2個信號產生器。
      • 每個鎖相裝置1個基波及2個諧波。
      • 4個輔助輸出及2個輔助輸入。
      • USB 2.0高速,480 M位元/s。
    • 應用:
      • 原子力顯微鏡(AFM)、掃描探針顯微鏡(SPM)。
      • 非線性成像(CARS、SRS、Terahertz等)。
      • 感測器及致動器(微機電系統),例如:陀螺儀及加速計。
      • 雷射光譜學。
      • 天文學。
      • 非破壞檢測(NDT)。
      • 醫學技術、放射學及超音波學。
      • 工業製程。
    • 一般規格:
      • 體積重量:45 × 35 × 10 cm(19吋機架),6.2 kg。
      • 電源:AC:100~120V;220 – 240 V 50/60 Hz。
    • 信號輸入:
      • 頻率範圍:DC~50 MHz 。
      • 輸入阻抗:50 Ω或1 MΩ || 20 pF
      • 輸入電壓雜訊:5 nV/√Hz (> 10 kHz)
      • 動態儲備:120 dB
      • 輸入範圍:±3.3 V
      • 輸入A/C範圍:±1.5 V (DC耦合)
      • A/D轉換:14位元,210 MSa/s
    • 信號輸出:
      • 頻率範圍:DC~50 MHz
      • 輸出範圍:±10 mV、100 mV、1 V、10 V
      • 信號加法器:±10 V,DC~50 MHz
      • D/A轉換:16位元,210 MSa/s
    • 詳細規格與選購,歡迎洽詢。
    • The Zurich Instruments HF2LI (high-frequency, 2 inputs) is a digital lock-in amplifier covering the frequency range between DC and 50 MHz. It features 2 physical input channels so that it can replace 2 devices in many measurement setups. The 128-bit digital signal processing delivers superior precision thus boosting both the noise performance and the dynamic reserve. With these unprecedented capabilities, the HF2LI brings lock-in amplification to a new level and enables new applications in a frequency range that was previously tied to analog instrumentation. The computer is connected by a high-speed USB interface, which allows data acquisition at high rates. The HF2LI is delivered with a fully featured graphical user interface and a choice of programming interfaces that greatly add to the usability of the instrument.
    • Key Features:
      • DC – 50 MHz, 210 MSa/s, 14 bit
      • 2 independent lock-in units, 2 signal generators
      • 1 fundamental and 2 harmonics per lock-in unit
      • 4 auxiliary outputs, 2 auxiliary inputs
      • USB 2.0 high-speed, 480 Mbit/s
      • 5 nV/√Hz input noise, 120 dB dynamic reserve, 1 μs minimum time constant
      • 6 demodulators, up to 6 oscillators
      • LabOne® Toolset: Scope, Parametric Sweeper, Imaging Module, FFT Spectrum Analyzer
      • APIs for LabVIEW®, .NET, MATLAB®, C and Python
    • HF2LI Applications:
      • Atomic Force Microscopy (AFM), Scanning Probe Microscopy (SPM)
      • Non-linear imaging (CARS, SRS, Terahertz, etc.)
      • Sensors & Actuators (MEMS), e.g. gyroscopes and accelerometers
      • Laser Spectroscopy
      • Astronomy
      • Nondestructive Testing (NDT)
      • Med-tech, Radiology and Ultrasound
      • Industrial processing
    • General:
      • Dimensions 45 × 35 × 10 cm (19” rack)
      • Weight 6.2 kg
      • Power supply AC: 100 – 120 V; 220 – 240 V 50/60 Hz
    • Signal Inputs:
      • Frequency range DC to 50 MHz
      • Input impedance 50 Ω or 1 MΩ || 20 pF
      • Input voltage noise 5 nV/√Hz (> 10 kHz)
      • Dynamic reserve 120 dB
      • Input range ±3.3 V
      • Input AC range ±1.5 V (DC coupling)
      • A/D conversion 14 bit, 210 MSa/s
    • Signal Outputs
      • Frequency range DC to 50 MHz
      • Output ranges ±10 mV, 100 mV, 1 V, 10 V
      • Signal adder ±10 V, DC to 50 MHz
      • D/A conversion 16 bit, 210 MSa/s
    • Please feel free to contact for options, accessories and detailed specifications.
