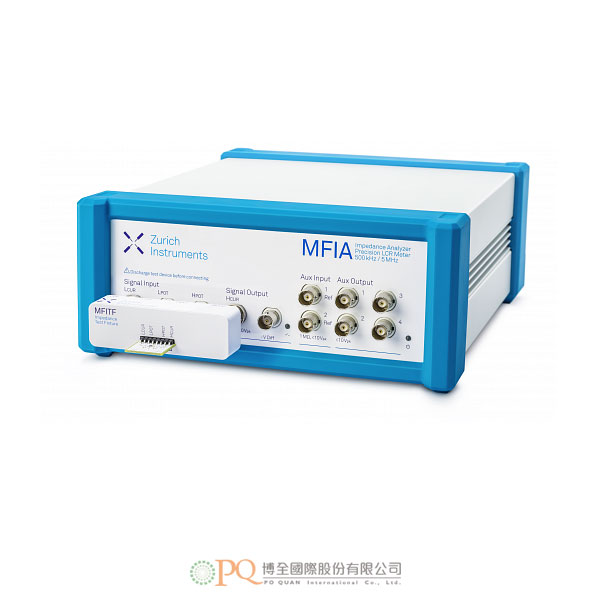

500kHz/5MHz數位阻抗分析儀|高精度LCR測試儀

MFIA 500kHz/5MHz Impedance Analyzer 型號:MFIA 500kHz|MFIA 5MHz
◎DC~5MHz,1mΩ~1TΩ。
◎在速率為20ms/資料點時,具0.05%的基本精度。
◎LabOne®掃描器,用於頻率、偏壓與測試信號振幅響應測量。
    • 機型MFIA 500kHz阻抗分析儀/精密LCR測試儀,基本上與MFIA 5MHz機型相同,只是沒有搭載MF-F5M的頻率擴充。
    • 機型MFIA 500kHz與MFIA 5MHz,兩者具有相同的功能、規格及主要特點,只除了MFIA 500kHz的頻率範圍是限制到500 kHz。
    • Zurich MFIA是數位阻抗分析儀/精密LCR測試儀,為頻率範圍DC~5MHz的阻抗量測,樹立了一個新標準。
    • MFIA提供0.05%的基本精度,測量範圍1mΩ~1TΩ。
    • 具有較高的測量重複性及較小的溫度漂移。
    • 透過LabOne®操作介面,MFIA為阻抗及LCR量測提供許多期待已久的創新功能,而無需安裝任何軟體。
    • 特點:
      • DC~5MHz,1mΩ~1TΩ。
      • 在速率為20ms/資料點時,具0.05%的基本精度。
      • LabOne®掃描器,用於頻率、偏壓與測試信號振幅響應測量。
      • LabOne補償及可信度評估指示工具,可確保精準的測量結果。
      • 25秒啟動時間及高可重複性。
      • C、MATLAB®、LabVIEW®、Python及.NET的LabOne應用程式設計介面。
      • 完整的MFLI鎖相放大器功能:時間常數336ns~83s的動態測量。
    • MFIA應用:
      • 電氣工程:高電量/聚合物電介質、超級電容器、半導體晶圓結構、太陽能材料、LED及LCD測試、超高電阻器。
      • 材料研究:量子輸運、陶瓷及複合材料、薄膜與奈米結構特性分析。
      • 生命科學:組織阻抗分析。
      • 其他:掃描式電容顯微鏡、食品研究,微機電系統感測器。
    • 一般規格:
      • 體積重量:28.3 × 23.2 × 10.2 cm,3.8 kg。
      • 電源:AC100~240 V;DC12 V,2 A。
      • 介面:USB 2.0,LAN 1GbE。
    • 基本規格:
      • 頻率範圍:DC~5MHz。
      • 頻率解析度:1 μHz。
      • 基本精度:0.05% (1 mHz~500 kHz)。
      • 基本溫度穩定度:< 200 ppm/K。
      • 測試信號位準:0 V~2.1 Vrms,包括監測。
      • 頻寬:276 μHz~206 kHz。
      • DC偏壓信號位準:2T:±10 V,4T:±3 V。
      • 補償:SO、SOL、LLL、SL、L、OL。
    • 測量參數、範圍及典型精度(詳細請洽詢):
      • 阻抗Z:1mΩ~1 TΩ,0.05%。
      • 導納Y:100 pS~1 kS,0.05%。
      • 電壓V:0V~3V,1%。
      • 電流I:0mA~10mA,2%。
      • 電阻Rs、Rp:1mΩ~1TΩ,最大(10μΩ,0.05%)。
    • 詳細規格與選購,歡迎洽詢。
    • The 500 kHz MFIA Impedance Analyzer and Precision LCR Meter is technically identical to the 5 MHz MFIA version but without the MF-F5M frequency extension. The 500 kHz MFIA entails the same functionality, specification and key features except its frequency range is limited to 500 kHz.
    • The Zurich Instruments MFIA is a digital impedance analyzer and precision LCR meter that sets the new standard for impedance measurements in the frequency range from DC to 5 MHz. The MFIA provides 0.05% basic accuracy and a measurement range spanning from 1 mΩ to 1 TΩ. The instrument has a high measurement repeatability and a small temperature drift. With the LabOne® user interface the MFIA offers a number of long-awaited innovations for the impedance and LCR measurement available without the need of any software installation.
    • MFIA Key Features:
      • DC to 5 MHz, 1 mΩ to 1 TΩ
      • 0.05% basic accuracy at a rate of 20 ms per data point
      • LabOne Sweeper for frequency, bias voltage, and test signal amplitude response measurements
      • Compensation Advisor and Confidence Indicator for accurate measurements
      • 25 s start-up time and high repeatability
      • LabOne APIs for C, MATLAB®, LabVIEW®, Python
      • Full MFLI lock-in amplifier functionality: dynamic measurements with time constants from 336 ns to 83 s
    • MFIA Applications:
      • Electrical Engineering: High-Q and polymer dielectrics, Supercapacitors, Semiconductor wafer structures, Solar materials, LED and LCD testing, ultra-high resistors
      • Material Research: Quantum transport, Ceramics and Composites, Thin-film and Nanostructure characterization
      • Life Sciences: Tissue impedance analysis
      • Others: Scanning Capacitance Microscopy, Food research, MEMS sensors
    • General:
      • Dimensions 28.3 × 23.2 × 10.2 cm
      • Weight 3.8 kg
      • Power supply AC: 100 –240 V; DC: 12 V, 2 A
      • Interface USB 2.0, LAN 1GbE
    • Basic specification:
      • Frequency range DC to 5 MHz
      • Frequency resolution 1 μHz
      • Basic accuracy 0.05% (1 mHz to 500 kHz)
      • Basic temp. stability <200 ppm/K
      • Test signal level 0 V to 2.1 Vrms, incl. monitoring
      • Bandwidth 276 μHz to 206 kHz
      • DC bias signal level 2T: ±10 V, 4T: ±3 V
      • Compensation SO, SOL, LLL, SL, L, OL
    • Measurement parameters, range and typ. accuracy:
      • Impedance Z 1 mΩ to 1 TΩ, 0.05%
      • Admittance Y 100 pS to 1 kS, 0.05%
      • Voltage V 0 V to 3 V, 1%
      • Current I 0 mA to 10 mA, 2%
      • Resistance Rs, Rp 1 mΩ to 1 TΩ, max(10 μΩ, 0.05%)
      • And more….
    • Please feel free to contact for detailed specification, accessories and options.
