電化學 / 材料 / 儲能裝置測試 > 電池測試分析

通用型電池測試器

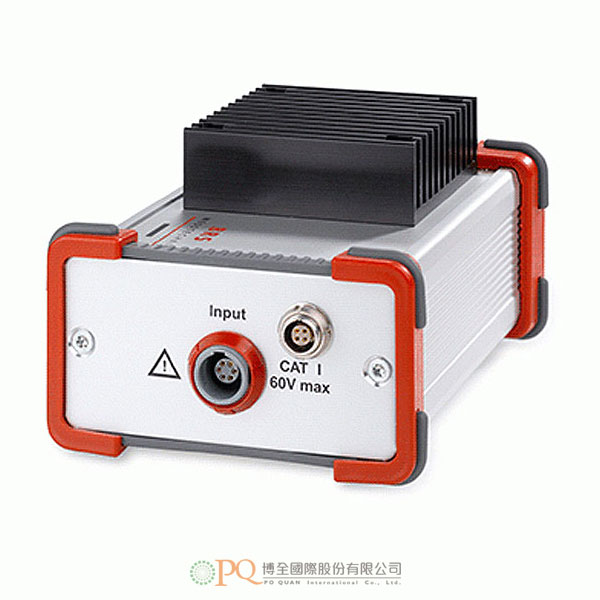

Battery Test Center BTC1 型號:BTC1
  • 為通用電池測試器,可測量電壓、頻譜阻抗與容量;外接感測器時,還可測量溫度及電流。
  • 結合電池測試器與電池分析儀的功能,可快速測試各類電池。
  • 除測試高壓電池外,也可測試低至電池位準的低壓系統(12V、24V、48V)。
  • 測量模組是透過USB介面連接電腦。
    • 為通用電池測試器,可測量電壓、頻譜阻抗與容量;外接感測器時,還可測量溫度及電流。
    • 結合電池測試器與電池分析儀的功能,可快速測試各類電池。
    • 除測試高壓電池外,也可測試低至電池位準的低壓系統(12V、24V、48V)。
    • 測量模組是透過USB介面連接電腦。
    • 可於1Hz與1kHz之間測量電池、模組與系統的頻譜阻抗與電壓。
    • 可判定電池狀態(SoH、SoC)與操作參數如AC與DC阻抗。
    • 可測量容量,而無需費心講求放電方法。
    • 適用於在開發與生產中解決問題、在試驗中作操作分析及在維修與保養中快速診斷。

    • 特點:
      • 執行標準電池測試(電壓、內部電阻、容量)。
      • 電池分析(GO/NO GO結果、趨勢、模型)。
      • 電池狀態判斷(SoH、SoC、損壞)。
      • 環境條件記錄(溫度、電流)。
    • 功能:
      • 公差測試(目標與實際性能的比較)。
      • 模型參數評估。
      • 診斷功能:快速評估電荷狀態(SoC- 殘電量)與健康狀態(SoH-壽命)。
      • 有警報輸出的電壓監視。
      • 觸發輸入。
    • 應用:
      • 在開發中作性能測試。
      • 電池參數(放電行為、阻抗模型)的判定。
      • 在生產中的質量保證。
      • 在測試站的線上測量。
      • 試驗與長期測試。
      • 在維修與監視中作診斷。
  • 測量參數

    BTC1

    電壓

    0~60V

    內阻

    1μΩ ~1Ω

    交流阻抗頻率範圍

    0.1Hz~1kHz

    溫度

    -40°C~+ 80°C,外接感測器

    電流

    10mA ~1000A ,外接感測器和電流勾表

    容量

    0 – 10 Ah

    • Standard battery tests (voltage, internal resistance, capacity)
    • Battery analysis (go/nogo results, trends, modeling)
    • Battery state determination (SoC, SoH, damages)
    • Recording of ambient conditions (temperature)

    It can be used in:

    • Performance testing in development
    • Determination of the battery parameters (discharge behavior, impedance modeling)
    • Quality assurance in production
    • Online measurements at test stands
    • Trials and long-term testing
    • Diagnostics in service and monitoring
  • Measurement Parameters BTC1
    Voltage 0…60V
    Internal resistance 1 µΩ - 1Ω
    Frequency range of spectral impedance 0,1Hz…1kHz
    Temperature -40°C…+80°C with RTD
    Current 10mA…1000A with current clamp
    Capacity 0 – 10 Ah

    Functions

    • Tolerance test (target/actual performance comparison)
    • Evaluation of model parameters
    • Diagnostic function for quick evaluation of state-of-charge (SoC) and state-of-health (SoH)
    • Voltage monitoring with alarme output
    • Trigger Input
