單相|三相電纜局部放電偵測器組
EA Online LIVE CABLES of Distribution Voltage Partial Discharge (PD) Activity Testing System 型號：CableData Collector™- 線上電纜測試系統；辨識及報告活線配電電纜中的局部放電活動。
- 在電纜發生故障前，就辨識出電纜問題。
- 不須要將電纜斷電。
- 快速、安全、非破壞性。
- 提供專業的電纜狀態分析及報告。
- 應用：專用於檢測與測量單相及三相電纜中的局部放電活動；適用長達數公里距離的大部份絶緣電纜類型。
-
- 線上電纜測試系統；辨識及報告活線配電電纜中的局部放電活動。
- 優點：
- 在電纜發生故障前，就辨識出電纜問題。
- 不須要將電纜斷電。
- 快速、安全、非破壞性。
- 專業電纜狀態分析及報告。
- 特點：
- 檢測與測量單相及三相電纜中的局部放電活動。
- 適用於長達數公里距離的大部份絶緣電纜類型。
- 小巧、強固、便攜、容易操作。
- 系統介紹：

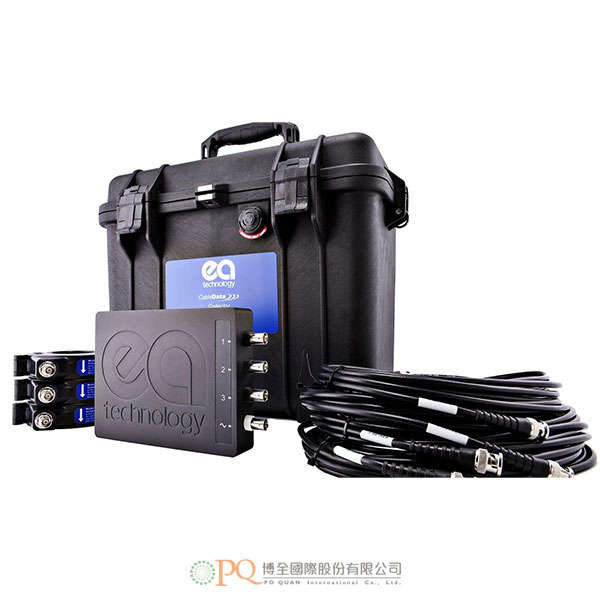

- CableData Collector™是立即可用的系統，配備專屬攜行箱。
- CableData Collector™採用鋁材料製造，並經過陽極氧化處理，輕量且強固。
- 可簡單透過USB埠，從筆記型電腦或桌上型電腦供電。
- 套裝軟體：
- 所記錄的局部放電活動資料，是使用CableData Collector™分析軟體進行解讀。
- 其結果可輸出作為報告，並顯示：
- PD活動的嚴重程度。
- 用於評估故障風險等級的證明。
- 用於採行補救措施或進行更換的決策資訊。
-
- 硬體：
- 機殼：陽極氧化鋁。
- 指示燈：相位參考狀態LED燈、波形記錄LED燈、事件LED燈。
- 連接介面：1個迷你USB接頭、1個乙太網路（未啟用）接頭、4個BNC接頭。
- 電纜局部放電測量：
- 測量類型：單相或三相。
- 感測器：3個射頻電流互感器（RFCT）。
- 記錄視窗：153μs、76μs、38μs。
- 電纜長度：依電纜結構而定。
- 解析度：依範圍而定（14pC、28pC、56pC、112pC）。
- 測量範圍：依範圍而定（14pC～200,000pC）。
- 增益範圍：4級（自動調整範圍）。
- 電源頻率相位參考：自動從射頻電流互感器（RFCT）或配備的相位參考變壓器拾取。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- 硬體：
-
- Online Cable Testing System. Identifies and reports Partial Discharge (PD) activity in LIVE CABLES of distribution voltage
- Benefits:
- Identifies cable defects before they fail
- Does not require a cable outage
- Quick, safe and non-destructive
- Expert cable condition analysis & reports
- Features:
- Detects and measures PD activity in single and three phase cables
- Works with most insulated cable types up to distances of several miles
- Small, robust, portable and easy to use
- System Overview:
- The CableData CollectorTM is supplied as a ready-touse system, in its own carry case.
- The CableData CollectorTM is machined from aluminum then anodised, making it lightweight and tough. It is conveniently powered via its USB port from a laptop or PC.
- Software:
- Recorded data on PD activity is interpreted with CableData CollectorTM analysis software.
- The results are output as reports showing:
- The severity of PD activity
- Evidence on which to assess the risks of failure
- Intelligence for decisions on remedial action or replacement
-
- Hardware:
- Enclosure: Anodised Aluminium
- Indicators: Phase Reference Status LED, Waveform Capture LED, Events LED
- Connectors: 1 x Mini USB, 1x Ethernet (inactive), 4 x BNC
- Cable PD Measurements:
- Measurement Type: Single Phase or Three Phase
- Sensor: 3 x RFCT
- Capture Window: 153μs, 76μs and 38μs
- Cable Length: Cable Construction Dependent
- Resolution: Range Dependent (14pC, 28pC, 56pC, 112pC)
- Measurement Range: Range Dependent (14pC to 200,000pC)
- Gain Range: 4 (Auto Ranging)
- Power Frequency Phase Reference: Automatically picked up from RFCT or supplied phase reference transformer
- Please feel free to contact for detailed specifications, accessories, software and options.
