【EA】如何使用無線相位參考讓局部放電數據分析變得簡單而精準

您在進行局部放電（PD）測試時，是否正為獲得良好的鎖相效果而苦惱？

實現良好的相位鎖定是從局部放電測量中獲取優質數據的關鍵前提之一。這就是為什麼我們強烈建議將Wireless Phase Reference (WPR) (無線相位參考) 與 UltraTEV Plus² 結合使用。此外，借助我們新的 PD 演算法功能，精確的相位參考現在可以解鎖即時相位圖分析。

請看下方 :

這兩張相位解析局部放電（PRPD）圖譜捕捉了來自完全相同來源的訊號——但僅有一張顯示出明確的局部放電活動跡象。

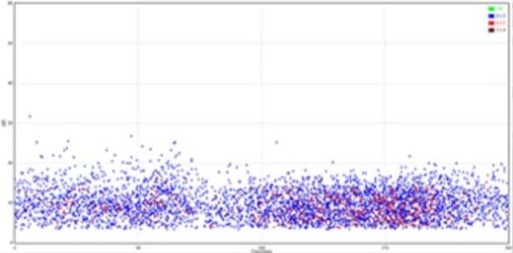

❌No Phase Lock 無相位鎖定

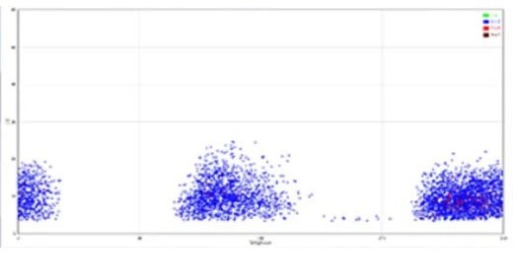

✅與WPR同步相位鎖定

第一張圖形僅呈現雜訊狀，難以解讀。相對地，在採用相位鎖定的第二張圖像中，我們能清晰觀察到內部實際的PD活動。

在記錄 PRPD（相位分辨局部放電）模式時應用鎖相以確保數據質量。此功能能在進行局部放電測試時，有效將測試儀器的頻率與高壓網絡典型的50/60Hz頻率相匹配。當局部放電發生時，其產生的放電事件可被捕捉並沿著50/60Hz正弦波的完整週期繪製成圖，形成可供解讀的放電模式。

以下我們製作了一段關於WPR運作方式的影片教學

我們的團隊隨時為您提供協助—若您對 PD 測試有任何疑問，或渴望深入了解 WPR，請直接將您的問題傳送至poquan@poquan.com.tw與我們的團隊聯繫。
