電池負載測試器

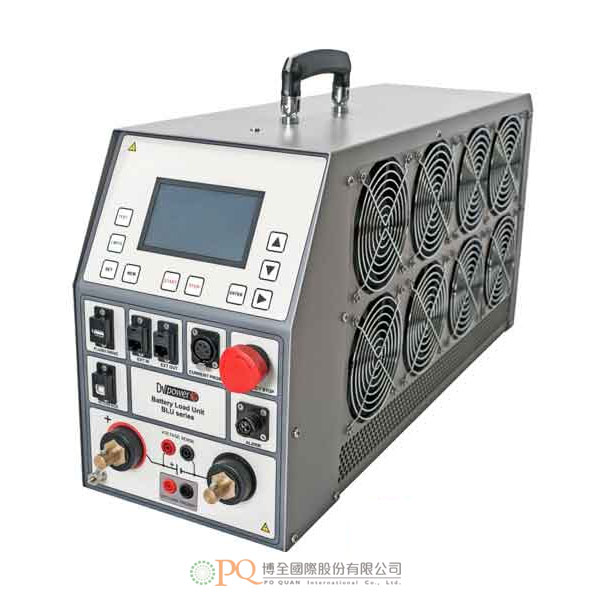

Battery Load Unit 型號:BLU Sereis|BLU 100A|BLU 200A|BLU 340A|BLU 110T|BLU 220T|BLU 360V
  • 輕量:僅重12.8kg(依機型而定)。
  • 強大:放電功率最高28.4kW;電壓測量範圍:5.25~500V DC。
  • 放電電流:最高340A DC。
  • 當需要更大的放電電流與放電功率時,可並聯連接最多10台BLU系列測試器或搭配BXL系列額外負載測試器而輕易擴充。
  • 典型應用:測量發電廠、電信系統、發電機勵磁系統、變電所、保護與控制系統等備用電源電池的容量與滿電壓。
    • 輕量:僅重12.8kg(依機型而定)。
    • 強大:放電功率最高28.4kW。
    • 電壓測量範圍:5.25~500V DC。
    • 放電電流:最高340A DC。
    • 當需要更大的放電電流及放電功率時,可並聯連接最多10台BLU系列測試器或搭配BXL系列外部負載測試器輕易擴充。
    • 電池內部電阻測量符合IEC 60896標準。
    • 能測試使用中的電池。
    • 標準配備DV-B Win軟體,可進行詳細的測試分析。
    • 遇電源中斷後的測試恢復繼續的功能。
    • 應用:
      • 典型的應用是測量以下(但不限於)備用電源電池的容量與滿電壓:
        • 發電廠。
        • 電信系統。
        • 發電機勵磁系統。
        • 變電所。
        • 保護及控制系統。
    • 系統介紹:
      • BLU系列電池負載測試器可單獨操作或使用電腦控制的電池容量測試器。採用最尖端技術,其設計,配置了最先進的電力電子元件及在儀器內部整合了冷卻器與風扇。
      • 輕量,可滿足廣泛的測試程序需求(標準化及客製化)。
      • 精準及操作簡便,電池容量測試符合電池測試標準IEEE 450-2010/1188-2005/1106-2005、IEC 60896-11/22及其它相關標準。
      • 電池容量測試/放電,可採定電流、定功率、定電阻或依預選的負載曲線進行。
      • 電池放電測試,甚至可在電池與負載保持連接的情形下執行 – 透過測量過程中的負載電流。
    • DV-B Win軟體:
      • 標準配備DV-B Win軟體,所有更新都免費。
      • 使用此軟體,可從電腦控制、執行及觀察測試,測試結果可以直接儲存在電腦。
      • 電腦與測試器之間是透過USB導線進行通訊。
      • 測試結果可以編排及列印成可選擇的XLS、PDF、Word或RTF格式報告。
      • 可將其它類型的資料格式(jpg、png、doc)匯入到標準的DV-B Win報告內,也可將數字與圖形結果從DV-B Win軟體匯入到可自定的報告內。
      • 軟體可供設定額外參數:單電池電壓、電池串電壓、容量及時間,以便提供警報及結束測試。
    • 重量:
      • BLU100A:12.8kg。
      • BLU200A:14.5kg。
      • BLU340A:20.6kg。
      • BLU110T:12.8kg。
      • BLU220T:15.1kg。
      • BLU360V:20.6kg。
    • 放電功率:
      • BLU100A:最高達14.2kW。
      • BLU200A:最高達19.7kW。
      • BLU340A:最高達28.4kW。
      • BLU110T:最高達8.5kW。
      • BLU220T:最高達19.2kW。
      • BLU360V:最高達28.4kW。
    • 放電電流:
      • BLU100A:最高達160A。
      • BLU200A:最高達240A。
      • BLU340A:最高達160A。
      • BLU110T:最高達150A。
      • BLU220T:最高達340A。
      • BLU360V:最高達160A。
    • 電池電壓測量範圍:
      • BLU100A:5.25~300V DC。
      • BLU200A:5.25~300V DC。
      • BLU340A:5.25~300V DC。
      • BLU110T:5.25~70.5V DC。
      • BLU220T:5.25~70.5V DC。
      • BLU360V:5.25~500V DC。
    • 主電源:
      • 連接符合IEC/EN60320-1; C320標準。
      • 電壓:90V~264V AC,50/60Hz,單相。
      • 輸入功率:150W。
      • 保險絲2A/250V,F型。
    • 測量:
      • 內部電壓測量(機型/範圍/解析度):
        • BLU100A:0~300V DC;0.1V或更優。
        • BLU200A:0~300V DC;0.1V(0.002V~60V,0.02V~300V)。
        • BLU340A:0~300V DC;0.1V或更優。
        • BLU110T:0~75V DC;0.1V或更優。
        • BLU220T:0~75V DC;0.1V或更優。
        • BLU360V:0~500V DC;0.1V或更優。
        • 典型精度:± 0.5% rdg. ± 0.1。
      • 內部電流測量(機型/範圍/解析度):
        • BLU100A:0~300A DC;0.1A。
        • BLU200A:0~300A DC;0.1A。
        • BLU340A:0~300A DC;0.1A。
        • BLU360V:0~300A DC;0.1A。
        • BLU110T:0~300A DC;0.1A。
        • BLU220T:0~400A DC;0.1A。
        • 顯示範圍:0~2 999.9A DC。
        • 基本精度:±(0.5 % rdg. + 0.1 A)。
        • 解析度:0.1A。
    • 時間測量:
      • 典型精度:±0.01% rdg. ± 1位數。
    • 電流探棒的輸入:
      • 範圍:0~1V DC。
      • mV/A比例:軟體可設定值0.3~100mV/A。
      • 輸入阻抗:> 1MΩ。
    • 負載部:
      • 電池電壓:5.25~70.5V/300V/500V(依機型而定)。
      • 功率:最大28.4kW。
      • 放電模式:定電流/定功率/定電阻;電流、功率或電阻曲線模式。
    • 顯示幕:4.3吋彩色觸控顯示幕。
    • 停止參數:
      • 終止電壓(總電池電壓或每個單電池電壓)。
      • 容量。
      • 測試時間。
    • 電池電阻測量(整個電池串的內部電阻測量符合IEC 60896標準):
      • 範圍1.00mΩ~99.99mΩ/解析度10μΩ。
      • 範圍100.0mΩ~999.9mΩ/解析度0.1mΩ。
      • 範圍1000mΩ~5000mΩ/解析度1mΩ。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • Lightweight – starting from 12,8 kg (28.2 lbs)
    • Powerful – discharge power of up to 28,4 kW
    • Voltage measurement range: 5,25 - 500 V DC
    • Discharge current – up to 340 A DC
    • Easily expandable for larger banks using BXL extra load units
    • Battery internal resistance measurement according to IEC 60896
    • Enables testing batteries while in service
    • Detailed test analysis using DV-B Win software
    • Test resume feature in case of interrupted power supply
    • Application:
      • Typical application is measuring the capacity and full voltage of the batteries that serve as a backup power supply in (but not limited to):
        • Power plants
        • Telecommunication systems
        • Generator excitation systems
        • Substations
        • Protection and control systems
    • System Overview:
      • The Battery Load Units – BLU series of devices are stand-alone or a PC-controlled battery capacity test instruments, based on the state-of-the-art technology. Their design is deploying the most advanced power electronics solutions with coolers and fans integrated into the device.
      • The BLU series devices are lightweight and developed to meet a customer’s wide ranging test procedure requirements (standardized as well as customized).
      • Using a BLU device, the capacity test is performed in an accurate, user-friendly way in accordance with the battery testing standards (IEEE 450-2010 / 1188-2005 / 1106-2005, IEC 60896-11/22 and other relevant standards).
      • The capacity test/discharge can be performed at constant current, constant power, constant resistance or in accordance with a pre-selected load profile.
      • The discharge test can be conducted even in a case a battery remains connected to the load – by measuring the load current during the process.
    • DV-B Win Software:
      • The DV-B Win software is included in the purchase price, and all its updates are free of charge.
      • Using the DV-B Win software a test can be controlled, performed and observed from a PC (or notebook), and the results can be saved directly on a PC (or notebook).
      • Communication between the BLU and a PC (or notebook) is achieved through a USB cable.
      • Using DV-B Win the results can be arranged and printed for a report in a selectable format as an XLS, PDF, Word, or RTF format. Also, the possibility of importing other types of data format (jpg, png, doc) into standardized DV-B Win report is provided, as well as exporting the numerical and graphical results from DV-B Win into customizable report.
      • Additionally, the software provides a possibility of setting extra parameters (cell voltage, string voltage, capacity and time) for alarming and ending the test.
