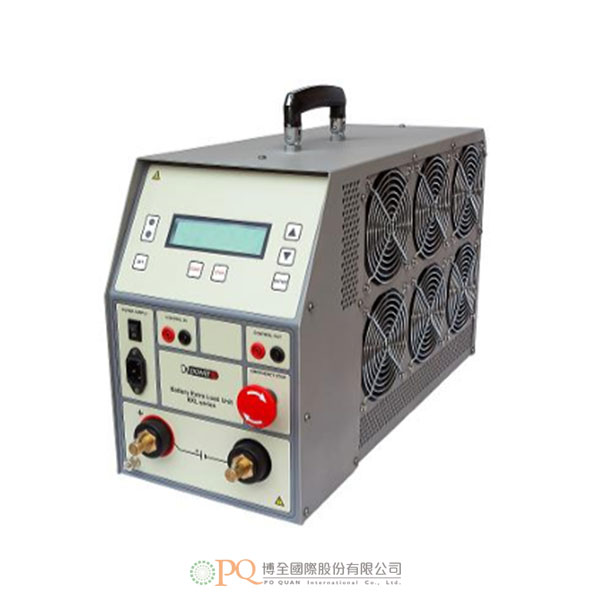

電池附加負載測試器(*須搭配BLU系列)

Battery Extra Load Uni 型號:BXL Series|BXL- A|BXL- T|BXL- V
  • 專用於搭配BLU系列電池負載測試器,以增加負載測試容量。
  • 輕量,僅重12.5kg(依機型而定)。
  • 強大,放電功率最高達35kW。
  • 電壓測量範圍:最高達500VDC。
  • 測量解析度:電流1A,電壓1V。
  • 放電過程由BLU系列電池負載測試器控制。
    • 專用於搭配BLU系列電池負載測試器,以增加負載測試容量。
    • 輕量,僅重12.5kg(依機型而定)。
    • 強大,放電功率最高達35kW。
    • 電壓測量範圍:最高達500VDC。
    • 測量解析度:電流1A,電壓1V。
    • 放電過程由BLU系列電池負載測試器控制。
    • 連接到電池終端,並與BLU系列電池負載測試器並聯連接。
    • 應用:
      • 典型的應用是支援BLU電池負載測試器,在以下(但不限於)備用電源電池的容量測試中,作為一個附加的負載:
        • 發電廠。
        • 電信系統。
        • 發電機勵磁系統。
        • 變電所。
        • 保護及控制系統。
    • 系統介紹:
      • BXL的設計,是當需要的放電電流或放電功率超過所使用的一台BLU電池負載測試器的容量時,可作為額外的負載,搭配BLU系列使用。
      • 採用最尖端的技術,使用最先進的電力電子元件,並在儀器內部整合了6 - 8個風扇。
      • 為功能強大的設備,可提供大放電電流(最高達310 A DC),適用於最高達500V DC電池系統的電壓位準。
      • BLU電池負載測試器及BXL附加負載系統的組合,可依據電池測試標準(IEEE 450-2010 / 1188-2005 / 1106-2015、IEC 60896-11/22及其他相關標準),以精準而操作簡單的方式,執行電池容量測試。
      • 在BLU搭配BXL系統中的BLU電池負載測試器,可確保電池放電過程的控制。BXL在放電測試過程中,是模擬一個定電阻負載,其負載參數(電阻),可於放電測試前先作設定。
      • BXL提供了選擇其負載容量的靈活性 – 有幾個適合大部份商用電池標稱電壓位準的電阻,可供設定。
      • 提供3種機型:
        • BXL-A:設計專用於與BLU-A系列(BLU100A、BLU200A、BLU340A)並聯操作。
        • BXL-T:設計專用於與BLU-T系列(BLU110T、BLU220T)並聯操作。
        • BXL-V:設計專用於與BLU360V並聯操作。
    • 重量:
      • BXL-A:12.5kg。
      • BXL-T:12.5kg。
      • BXL-V:16.0kg。
    • 放電功率:
      • BXL-A:最高達25.4kW。
      • BXL-T:最高達17.5kW。
      • BXL-V:最高達35kW。
    • 放電電流:
      • BXL-A:最高達250A。
      • BXL-T:最高達310A。
      • BXL-V:最高達190A。
    • 電池電壓測量範圍:
      • BXL-A:5.25~300V DC。
      • BXL-T:5.25~70.5V DC。
      • BXL-V:5.25~500V DC。
    • 主電源:
      • 連接符合IEC/EN60320-1/C320標準。
      • 電壓:90V~264V AC,50/60Hz,單相。
      • 輸入電源:200VA。
      • 保險絲2A/250V,F型。
    • 最大的放電電流與功率(機型/電流/功率):
      • BXL-A:250A/25.4kW。
      • BXL-T:310A/17.5kW。
      • BXL-V:190A/35.0kW。
    • 測量:
      • 內部電壓測量(機型/範圍/解析度):
        • BXL-A:0~300V DC;1V。
        • BXL-T:0~75V DC;1V。
        • BXL-V:0~500V DC;1V。
        • 典型精度:± 0.5% rdg. ± 1V。
      • 內部電流測量(機型/範圍/解析度):
        • BXL-A:0~300A DC;1A。
        • BXL-T:0~450A DC; 1A。
        • BXL-V:0~250A DC; 1A。
        • 典型精度:±0.5% rdg.±1A。
    • 顯示幕:
      • 背光LCD螢幕,16個字符 x 2行;明亮的日光下可讀。
    • 符合標準(*指BLU搭配BXL的系統):
      • IEEE 450-2010、IEEE 1188-2005、IEEE 1106-2015、IEC 60896-11、IEC 60896-22及其它相關標準。
      • 安裝/過電壓類別:II。
      • 污染等級:2。
      • 安全性:
        • 低電壓指令:指令2014/35/EU(CE合格);class I儀器,污染等級2,安裝類別II,符合標準IEC EN 61010-1。
        • 電磁相容性:指令2014/30/EU(CE合格),符合標準EN 61326-1。
        • CAN/CSA-C22.2 No. 61010-1。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • Used in a system with BLU device to increase load capacity
    • Lightweight – starting from 12,5 kg (28 lbs.)
    • Powerful – discharge power of up to 35 kW
    • Voltage measurement range: up to 500 V DC
    • Discharge current – up to 310 A DC
    • Measurement resolution – current 1 A, voltage 1 V
    • Discharge process controlled by BLU device
    • Connects to battery terminals and parallel to BLU device
    • Application:
      • Typical application is supporting a BLU device as an additional load in measuring the capacity of the batteries that serve as a backup power supply in (but not limited to):
        • Power plants
        • Telecommunication systems
        • Generator excitation systems
        • Substations
        • Protection and control systems
    • System Overview:
      • Battery Extra Load Units – BXL Series of devices are designed as an additional load to be used with the BLU series instruments if a required discharge current or power exceeds the capacity of a single BLU device.
      • The BXL Series of devices are based on the state-of-the-art technology. The devices are based on the most advanced power electronics achievements. Six to eight fans are integrated into the device itself.
      • The BXL Series are powerful devices providing high discharge currents (up to 310 A DC) applicable to up to 500 V DC battery system voltage levels.
      • A combination of the BLU and BXL instruments enables performing the capacity test in an accurate, user-friendly way in accordance to battery testing standards (IEEE 450-2010 / 1188-2005 / 1106-2015, IEC 60896-11/22 and other relevant standards).
      • A BLU device (in a BLU-BXL system) ensures control of the discharge process. BXL simulates constant resistance load during the discharge test – its load parameter (resistance) can be set prior the discharge test.
      • BXL provides flexibility in selecting its load capacities – several resistances can be set for majority of commercial battery nominal voltage levels.
      • Three models available:
        • BXL-A: designed for parallel operation with BLU-A series
        • BXL-T: designed for parallel operation with BLU220T device
        • BXL-V: designed for parallel operation with BLU360V device
