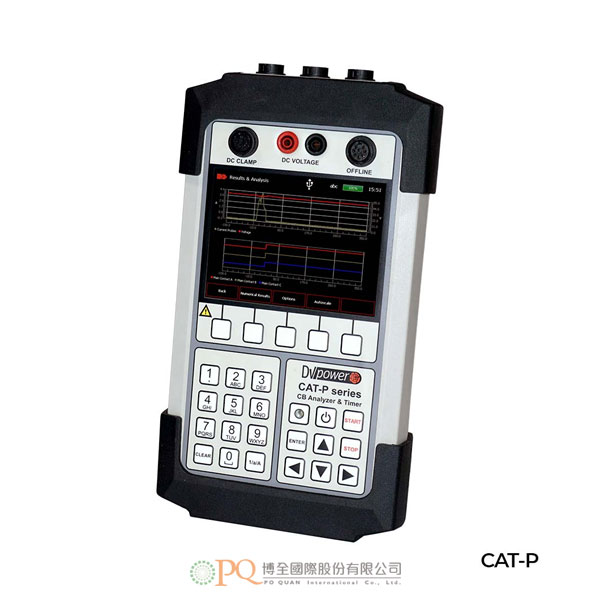

Hand-held Circuit Breaker Analyzers & Timers 型號：CATP

DV Power推出的用於評估中/高壓斷路器狀態的新一代測試設備 - 現場攜行式（僅重1.4kg）、具備單機操作或由電腦控制的功能性，可於斷路器製造、調試與維護階段，執行多種測試。
適合每相一個斷口的斷路器測試。
使用內部電池電源。
線上測量（第一次跳脫測試）；離線測量。
DC電壓與DC電流測量。
5.7吋觸控彩色顯示幕。

加入洽詢

產品特點產品規格 Features Specifications

- DV Power推出的用於評估中/高壓斷路器狀態的新一代測試設備 - 現場攜行式、具備單機操作或由電腦控制的功能性，可於斷路器製造、調試與維護階段，執行多種測試。
- 特點：
  - 適合每相一個斷口的斷路器測試。
  - 可攜式，僅重1.4kg。
  - 使用內部電池電源。
  - 線上測量（第一次跳脫測試）。
  - 離線測量。
  - DC電壓與DC電流測量。
  - 5.7吋觸控彩色顯示幕。
  - 現場分析測試結果 – 以圖形形式重疊最多4條記錄。
  - 可採用DV-Win軟體將測試結果進行分析及與其它CAT儀器得到的結果互相比較。
- 軟體：
  - DV-Win套裝應用軟體，可擷取及分析測試結果。
  - 能以圖形表現各種測量和時間測試結果，可使用游標及強大的縮放功能，進行詳盡的分析。
  - 使用者可完全控制測試數據的顏色、格子、刻度及位置。
  - DV-Win支援自動的單位轉換（例如：週期轉換為秒或mm轉換為吋）。
  - 測試記錄可匯出為.dwc檔案格式，以用於進一步的分析。
- 應用：
  - 斷路器的離線與線上測試：現場分析斷路器的缺陷瑕疵，以立即關注處理。
  - 最多3個主接點及輔助接點的時間測量（每相一個斷口）。
  - 線圈電流的測量。
  - 以數字及圖形形式表現電壓數值，以評估變電所電池的狀態。
  - 線上測量（第一次跳脫測試）可由一個操作員在大約10分鐘內執行，既快速又簡單。
  - 在通電狀態下，藉由非侵入式連接，捕捉重要的第一次跳脫操作。
- 標準附件：
  - DV-Win軟體，含USB碟及USB線。
  - 電阻式觸控筆。
  - 塑膠運輸箱。
  - 主電源線及轉接器。
- 主接點輸入：
  - 接點輸入數：3 (3 x 1)，每相1個。
  - 各通道偵測主接點：
    - 閉合 ≤ 10 Ω。
    - 電阻器接點範圍：10 Ω～5 kΩ。
    - 開啟 ≥ 5 kΩ。
  - 開路電壓：20 V DC。
  - 短路電流：50 mA。
- 時間測量：
  - 時間測量解析度：
    - 1秒測試持續時間：0.05 ms (取樣率20 kHz)。
    - 2秒測試持續時間：0.1 ms (取樣率10 kHz)。
  - 時間精度：0.05% rdg. ± 解析度。
- 斷路器操作：
  - 閉合(C)。
  - 跳脫(O)。
  - 閉合 – 跳脫(C-O)。
  - 跳脫 – 閉合(O-C)。
  - 跳脫 – 閉合 - 跳脫(O-C-O)。
  - 第一次跳脫測試。
  - 使用者可選擇上述任一個測試順序。
- DC電流鉤錶：
  - 標稱電流：300 ARMS或450 A DCPK。
  - 測量範圍：30/300 A。
  - 頻率範圍：DC～20 kHz (-3 dB)。
- AC電流鉤錶：
  - 測量範圍：0.05 A～5 ARMS。
  - 精度：±3% ±1 mV (0.05 A～0.5 A)，±1.5% ±1 mV (0.5 A～1 A)，±1% (1 A～5 A)。
- DC電壓測量：
  - 範圍：±300 V。
  - 典型精度：±0.5% rdg. ±0.5% FS。
  - 保證精度：±1% rdg. ±1% FS。
- 內部電池電源：
  - 2 x 3.7 V，2900 mAh可充電鋰離子電池。
  - 一般使用情況下，電池續航力8小時。
- 顯示幕：
  - 5.7吋 (145mm) 彩色觸控顯示幕。
  - 圖形及數字形式的測試結果。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- DV Power has released a new generation of test equipment for condition assessment of medium and high voltage circuit breakers.
- Field-portable instruments with standalone or PC controlled functionality, allow performing various tests during circuit breaker manufacturing, commissioning and maintenance stages.
- Features:
  - 1 break per phase
  - Portable (1,4 kg / 3.1 lbs)
  - Internal battery power supply
  - Online measurement (First trip test)
  - Offline measurement
  - DC voltage and DC current measurement
  - Touch screen color display 145 mm (5.7 in)
  - On-site analysis of test results (overlay up to 4 records in graphical form)
  - Test results analysis and comparison with results obtained from other CAT instruments using DV-Win software
- Software:
  - DV-Win application software suite provides acquisition and analysis of the test results.
  - Graphical presentation of a variety of measurement and timing test results uses cursors and powerful zoom functions for detailed analysis.
  - Colors, grids, scales and positioning of the test data are all controlled by the user.
  - DV-Win supports an automatic unit conversion (e.g. cycles to seconds or mm to inches).
  - The test records can be exported in .dwc file format for further analysis.
- Applications:
  - Offline and on-line testing of circuit breakers - the onsite analysis of circuit breaker defects for immediate attention
  - Timing measurement of up to 3 main contacts (1 break per phase) and auxiliary contact
  - A measurement of the coil currents
  - Evaluating the state of the substation’s battery by presenting the voltage value numerically and graphically
  - Online measurement (First trip test) as a fast and simple on-line test which can be performed by a single operator in around 10 minutes. The capture of the vital First trip operation through non-invasive connections while in the energized state.
- Included accessories:
  - DV-Win software including USB stick and USB cable
  - Resistive touch pen
  - Plastic transport case
  - Mains power cable with adapter
- Main contact inputs:
  - Number of contact inputs: 3 (3 x 1), 1 per phase
  - Each channel detects Main contacts
    - Closed ≤ 10 Ω
    - Resistor contacts range 10 Ω to 5 kΩ
    - Open ≥ 5 kΩ
  - Open circuit voltage: 20 V DC
  - Short circuit current 50 mA
- Time measurement:
  - Time measurement resolution:
    - 0,05 ms for 1 s test duration (sampling rate 20 kHz)
    - 0,1 ms for 2 s test duration (sampling rate 10 kHz)
  - Time accuracy: 0,05% of the reading ± resolution
- Breaker operation:
  - Close (C)
  - Trip (O)
  - Close-Trip (C-O)
  - Trip-Close (O-C)
  - Trip-Close-Trip (O-C-O)
  - First trip test
  - The user can select any above stated test sequence
- DC Current Clamps:
  - Nominal current: 300 ARMS or 450 A DCPK
  - Measuring ranges: 30/300 A
  - Frequency range: DC to 20 kHz (-3 dB)
- AC Current Clamps:
  - Measuring Range: 0,05 A to 5 ARMS
  - Accuracy: ±3% ±1 mV (from 0,05 A to 0,5 A), ±1,5% ±1 mV (from 0,5 A to 1 A), ±1% (from 1 A to 5 A)
- DC Voltage Measurement:
  - Range: ±300 V
  - Typical accuracy: ±0,5% RDG ±0,5% FS
  - Guaranteed accuracy: ±1% RDG ±1% FS
- Internal Battery Supply:
  - 2 x 3,7 V, 2900 mAh rechargeable Li-ion battery
  - 8 hours under normal usage
- Display:
  - Touch screen color display 145 mm (5.7 in)
  - Graphic and numeric results
- Please feel free to contact for detailed specifications, accessories, software and options.
