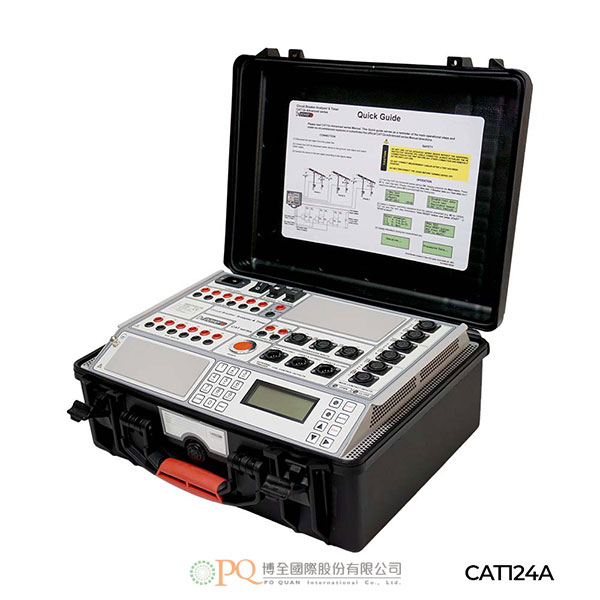

DV Power Circuit Breaker Analyzer & Timer 型號:CAT II series|CAT 124A|CAT 125|CAT 126
  • DV Power CAT II系列CAT124A、CAT125、CAT126採用最新式的改良,可供安全快速的測試,並具備獨特的技術,可對斷路器進行額外的診斷。其精密的設計,能確保在高壓變電所與工業環境下進行有效率及可靠的操作;強固耐用的設計,適合現場使用。
  • 適合每相4個斷口的斷路器測試。
  • 在高壓環境下提供精準的測量結果。
  • 時間及動作測量;兩端接地。
  • 內建微歐姆計(最高500A)。
    • DV Power CAT II系列CAT124A、CAT125、CAT126採用最新式的改良,可供安全快速的測試,並具備獨特的技術,可對斷路器進行額外的診斷。其精密的設計,能確保在高壓變電所與工業環境下進行有效率及可靠的操作。
    • 特點:
      • 適合每相4個斷口的斷路器測試。
      • 強固耐用的設計,適合現場使用。
      • 在高壓環境下提供精準的測量結果。
      • 時間及動作測量。
      • 兩端接地。
      • 內建微歐姆計(最高500A,依機型而定)。
      • 動態電阻測量。
      • 使用標準配備的DV-Win軟體,進行詳盡的測試結果分析。
      • 用於主接點及電阻式接點的12個計時通道(3x4)。
      • 用於輔助輸入的6個計時通道。
      • 6個線圈控制通道。
      • 3個傳感器輸入通道。
      • 6個額外的類比輸入通道。
    • 應用:
      • 可對最多12個主接點(每相4個斷口)及6個輔助接點,同步進行時間測量,包括預插入電阻器(假如存在於斷路器中)。
      • 預插入電阻器的電阻測量(假如存在於斷路器中)。
      • 評估斷路器極間的同步。
      • 同步測量6個線圈的線圈電流、電壓及電阻。
      • 以圖形形式表示電壓數值,以評估變電所電池的狀態。
      • 測量斷路器運動部件的位移、接點滑動、過衝、反彈、阻尼時間及平均速度。
      • 第一次跳脫測試。
      • 靜態電阻測量。
      • 動態電阻測量。
    • 軟體:
      • 可從個人電腦完全控制儀器功能。
      • 可從儀器下載測試結果。
      • 可擷取及分析測試結果。
      • 可檢視、編輯、儲存、列印及匯出測試結果。
      • 可檢視及重疊幾條圖形,以進行簡單而完整的測試結果比較。
      • 可使用2個游標,選擇測量點與間隔。
      • 提供縮放及平移圖形的功能。
      • 可設置特定的測試序列。
      • 可創建預定的測試計劃,以便進行輕鬆快速的現場測試。
      • 可自定測試結果圖形的配置。
      • 提供詳細說明所有功能的輔助(Help)選單。
    • 標準附件:
      • DV-Win軟體。
      • USB線。
      • 主電源線。
      • 保護接地線(PE)。
    • 主接點輸入:
      • 接點輸入數:最多12個(3 x 4),每相4個,依機型而定。
      • 各通道偵測主接點及預插入電阻器接點:
        • 閉合 ≤ 10 Ω。
        • 電阻器接點範圍10 Ω~5 kΩ。
        • 開啟 ≥ 5 kΩ。
        • 開路電壓20 V DC。
        • 短路電流50 mA。
      • 各通道測量預插入電阻器的電阻。
    • 輔助輸入:
      • 通道數:6個,電隔離。
      • 使用者可選擇:乾或濕接點。
      • 接點感測(乾接點):
        • 開路電壓:24 V DC。
        • 短路電流:5 mA。
      • 電壓感測(濕接點):
        • 工作電壓300 V DC,250 V AC。
        • 低啟動模式± 5 V。
        • 高啟動模式±10 V。
      • 過電流及過電壓保護。
    • 線圈驅動器:
      • 通道數:6個(3個開啟及3個閉合線圈)。
      • 用於線圈觸發的6個分開的輸出。
      • 驅動器特性:300 V DC max,35 A DC max。
      • 電子驅動器:提供優異的時間控制。
      • 過電流及過電壓保護。
      • 線圈電源輸入:300 V DC max,35 A DC max。
    • 時間測量:
      • 時間測量解析度:
        • 2秒測試持續時間:0.1 ms(取樣率10 kHz)。
        • 20秒測試持續時間:1 ms(取樣率1 kHz)。
        • 200秒測試持續時間:10 ms(取樣率100 Hz)。
      • 時間精度 ±0.05% rdg. ± 解析度。
    • 斷路器操作:
      • 閉合(C)。
      • 開啟(O)。
      • 閉合 – 開啟(C-O)。
      • 開啟 – 閉合(O-C)。
      • 開啟 - 閉合 - 開啟(O-C-O)。
      • 第一次跳脫測試。
      • 使用者可選擇上述任何需要的測試順序。
    • 電流測量:
      • 開啟及閉合線圈的電流測量,6個通道,霍爾效應感測器。
      • 範圍 ±35 A AC/DC到5 kHz。
      • 精度 ±(0.5 % rdg + 0.1 % FS)。
      • 圖形表示:以0.1ms解析度顯示電流波形。
    • 線圈電阻測量:
      • 同時3個線圈(開啟或閉合)。
      • 測量範圍 / 解析度:
        • 1 Ω – 99.9 Ω / 0.1 Ω。
        • 100 Ω – 999 Ω / 1 Ω。
      • 典型精度 ±(0.5 % rdg + 0.5 % FS)。
    • 通用傳感器輸入:
      • 3個數位式衝程傳感器通道。
      • 數位式旋轉傳感器2500ppr。
      • 3個類比衝程傳感器通道。
      • 類比傳感器輸入測量解析度:16位元。
      • 用於線性傳感器的內部電源:5 V DC。
    • 靜態電阻測量:
      • 內建500A微歐姆計,依機型而定。
      • 電流範圍5 A~500 A。
      • 最大負載電壓6.2 V。
      • 電阻範圍0.1μΩ~999.9 mΩ。
      • 解析度0.1μΩ。
      • 精度±(0.1 % rdg + 0.1 % FS)。
    • 動態電阻測量:
      • 電壓及電流測量通道。
      • DRM取樣率20 kHz(0.05 ms時間解析度)。
      • 解析度16位元。
      • 可用於DRM測試的斷路器操作:開啟(O)。
    • 印表機(選購):
      • 感熱式印表機。
      • 列印圖形及數字。
      • 紙張寬度112 mm。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
  • The Circuit Breaker Analyzer & Timer CAT124A, CAT125, CAT126 instrument utilizes the latest improvements for safe and fast testing, with unique technical capabilities for additional diagnostics of circuit breakers. Sophisticated design ensures efficient and reliable operations in high-voltage substations and industrial environments. Features: 4 breaks per phase Robust design for field use Accurate measurement in high voltage environment Timing and motion measurement Both Sides Grounded feature Built-in micro ohmmeter (up to 500 A) Dynamic resistance measurement Detailed analysis of test results using DV-Win software 12 timing channels (3×4) for main and resistive contacts 6 timing channels for auxiliary inputs 6 coil control channels 3 transducer input channels 6 additional analog input channels Applications: Simultaneous timing measurement of up to 12 main contacts (4 breaks per phase) including pre-insertion resistors (if present in the circuit breaker) and 6 auxiliary contacts Resistance measurement of the pre-insertion resistors (if present in the circuit breaker) Evaluation of synchronization between the circuit breaker poles Measurement of the coil currents, voltages and resistance simultaneously for 6 coils Evaluating the state of substation’s batteries by graphically showing the voltage value Measurement of displacement, contact wipe, over-travel, rebound, damping time and average velocity of the breaker’s moving parts “First trip” test Static resistance measurement Dynamic resistance measurement Software: Full control of the CAT functions from a PC Downloading the test results from the instrument Acquisition and analysis of the test results The test results can be viewed, edited, saved, printed and exported Viewing and overlaying several graphs, for an easy test result comparison Selecting the measurement points and intervals using the two cursors Zoom and pan graph feature Specific test sequence setup Creation of predefined test plans for an easy and quick field testing Customized configuration of the test result graphs For the CAT form of DV-Win software there is Help menu available, with detailed instructions and explanations of all functions and features.
