斷路器分析儀|計時器

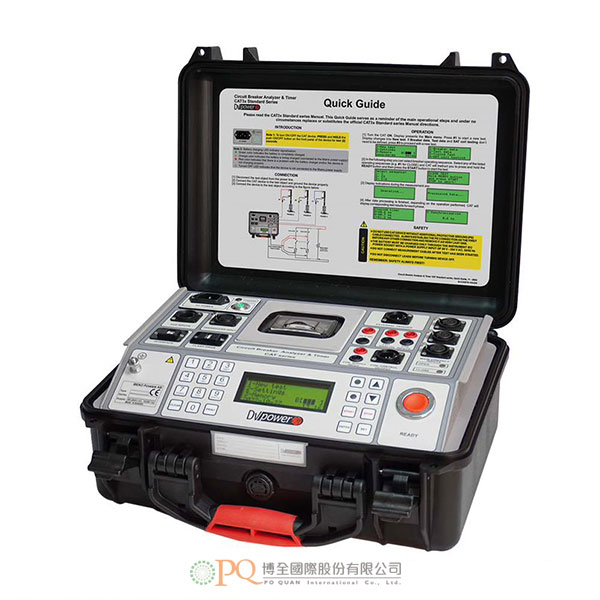

DV Power Circuit Breaker Analyzer & Timer 型號:CAT I series|CAT 03|CAT 31|CAT 34
  • DV Power CAT I系列CAT03/CAT31/CAT34為獨立操作或可從個人電腦控制的斷路器計時器/數位式斷路器狀態評估測試器。
  • 適合每相1個斷口的斷路器測試。
  • 在高壓環境下,提供精準的測量結果。
  • 時間及動作測量;電壓及電流測量。
  • 預插入電阻器的電阻測量。
    • DV Power CAT I系列CAT03為獨立操作或可從個人電腦控制的斷路器計時器。當CAT03感測到斷路器線圈上的電壓時,計時通道便立即記錄主接點與電阻器接點的閉合及開啟。
    • DV Power CAT I系列CAT 31/CAT 34為獨立操作或可從個人電腦控制的數位式斷路器狀態評估測試器,專用於每相1個斷口的斷路器的時間測量及衝程測試。
    • 共同特點:
      • 適合每相1個斷口的斷路器測試。
      • 操作簡單。
      • 強固耐用的設計,適合現場使用。
      • 在高壓環境下,提供精準的測量結果。
      • 時間及動作測量。
      • 電壓及電流測量。
      • 使用標準配備的DV-Win軟體,進行詳盡的測試結果分析。
      • 預插入電阻器的電阻測量。
    • 各機型特點:
    • CAT03:
      • 用於主接點及電阻式接點的3個計時通道。
      • 可將測試結果下載到USB碟。
    • CAT31:
      • 時間測量。
      • 用於主接點的3個通道。
      • 用於輔助輸入的3個通道。
      • 跳脫及閉合線圈電流測量。
    • CAT34:
      • 時間及動作測量。
      • 用於主接點及電阻式接點的3個計時通道。
      • 用於輔助輸入的3個計時通道。
      • 4個類比輸入加1個傳感器輸入。
      • 支援數位及類比傳感器。
    • 應用:
      • 可對最多6個主接點(每相1個斷口)及3個輔助接點(*依機型而定),同步進行時間測量,包括預插入電阻器(假如存在於斷路器中)。
      • 預插入電阻器的電阻測量(假如存在於斷路器中)。
      • 評估斷路器極間的同步。
      • 同步測量2個線圈的線圈電流。
      • 以圖形形式表示電壓數值,以評估變電所電池的狀態。
      • 測量斷路器運動部件的位移、接點滑動、過衝、反彈、阻尼時間及平均速度。
      • 第一次跳脫測試。
    • 軟體:
      • 可從個人電腦完全控制儀器功能。
      • 可從儀器下載測試結果。
      • 可擷取及分析測試結果。
      • 可檢視、編輯、儲存、列印及匯出測試結果。
      • 可檢視及重疊幾條圖形,以進行簡單的測試結果比較。
      • 可使用2個游標,選擇測量點與間隔。
      • 提供縮放及平移圖形的功能。
      • 可設置特定的測試序列。
      • 可創建預定的測試計劃,以便進行輕鬆快速的現場測試。
      • 可自定測試結果圖形的配置。
      • 提供詳細說明所有功能的輔助(Help)選單。

    • 標準附件:
      • DV-Win軟體。
      • USB線。
      • 主電源線。
      • 保護接地線(PE)。

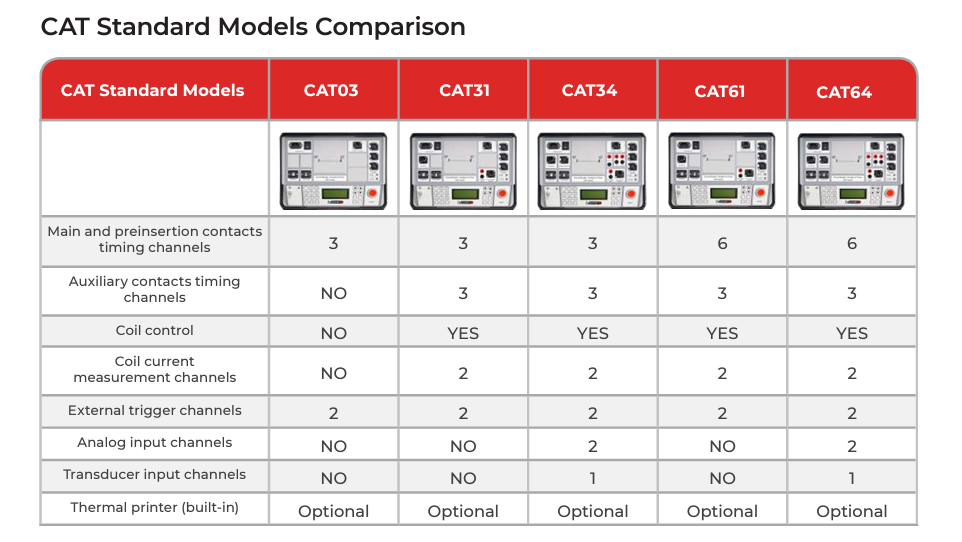

    • 同系列各機型規格比較:

    • DV Power CAT I series CAT03 is a standalone or PC-controlled circuit-breaker timer. The timing channels record closing and opening, of the main and resistor contacts instantly when the CAT03 senses a voltage over a breaker coil.
    • DV Power CAT I series CAT31/CAT34 are standalone or PC-controlled digital instruments for condition assessment of the circuit breakers. Both are intended for timing measurement of circuit breakers with one break per phase.
    • Common features:
      • 1 break per phase
      • Simple and easy to operate
      • Robust design for field use
      • Accurate measurement in high voltage environment
      • Timing and motion measurement
      • Voltage and current measurement
      • Detailed analysis of test results using DV-Win software
      • Resistance measurement of pre-insertion resistors
    • Features for each model:
    • CAT03:
      • 3 timing channels for main and resistive contacts
      • Download of test results on a USB memory stick
    • CAT31:
      • Timing measurement
      • 3 Channels for main contacts
      • 3 Channels for auxiliary inputs
      • TRIP & CLOSE coils current measurement
    • CAT34:
      • Timing and motion measurement
      • 3 timing channels for main and resistive contacts
      • 3 timing channels for auxiliary inputs
      • 4 Analog Inputs + 1 Transducer Input
      • Supports both digital and analog transducers
    • Application:
      • Simultaneous timing measurement of up to 6 main contacts (*1 break per phase, depends on model) including pre-insertion resistors (if present in the circuit breaker) and 3 auxiliary contacts,
      • Resistance measurement of the pre-insertion resistors (if present in the circuit breaker),
      • Evaluation of synchronization between the circuit breaker poles,
      • A measurement of the coil currents, simultaneously for 2 coils,
      • Evaluating the state of the substation’s batteries by graphically showing the voltage value,
      • A measurement of displacement, contact wipe, over-travel, rebound, damping time and average velocity of the breaker’s moving parts,
      • “First trip” test.
    • Software:
      • Full control of the CAT functions from a PC
      • Downloading the test results from the instrument
      • Acquisition and analysis of the test results
      • The test results can be viewed, edited, saved, printed and exported
      • Viewing and overlaying several graphs, for an easy test result comparison
      • Selecting the measurement points and intervals using the two cursors
      • Zoom and pan graph feature
      • Specific test sequence setup
      • Customized configuration of the test result graphs
      • Creation of predefined test plans for an easy and quick field testing
    • Included accessories:
      • DV-Win software
      • USB cable
      • Mains power cable
      • Ground (PE) cable
    • Please feel free to contact for detailed specifications, accessories, software and options.
