線圈測試器|電源供應器

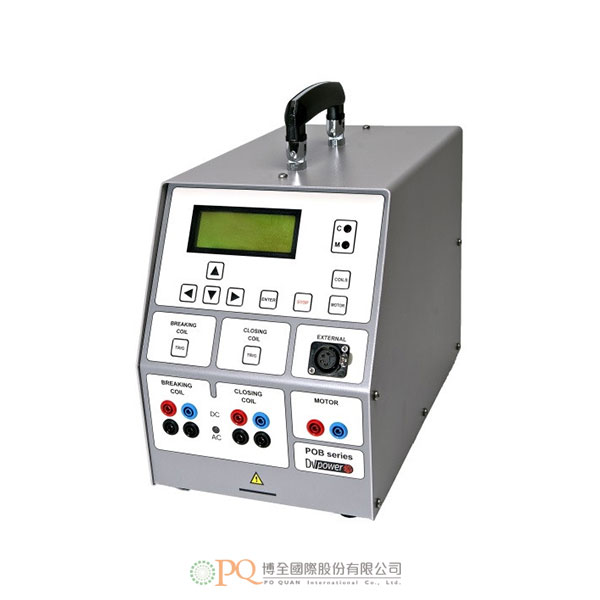

DV Power Coil Tester & Power Supply Unit 型號:POB30 Series|POB30 D|POB30 AD
  • DV Power POB30系列POB30D、POB30AD為功能強大且輕巧的電源供應裝置,適於操作及測試斷路器線圈;可產生最高達30A DC的湧入電流,能供電給彈簧儲能馬達。
  • 可提供寬廣的DC(10~300V)及AC(10~250V)電壓輸出範圍(*依機型而定),能供電給斷路器輔助電路。
  • 具有內建的功能,可執行符合IEC 62271-100與ANSI C37.09標準的最小跳脫電壓的自動測試。
    • 輕量:僅重10.6 kg。
    • 用於斷路器線圈的操作及測試。
    • 可產生最高達30 A DC的湧入電流,能供電給彈簧儲能馬達。
    • 電壓10 V~300 V DC,10 V~250 V AC。
    • 具有輸出保護。
    • 全自動操作。
    • 可執行符合標準的斷路器線圈的最小跳脫電壓測試。
    • 可在不同廠牌斷路器分析儀執行測試當中,作為電源供應裝置使用。
    • 系統概要:
      • DV Power POB30系列POB30D、POB30AD為功能強大且輕巧的電源供應裝置,適於操作及測試斷路器線圈;可產生最高達30A DC的湧入電流,能供電給彈簧儲能馬達。
      • 可提供寬廣的DC(10~300V)及AC(10~250V)電壓輸出範圍(*依機型而定),能供電給斷路器輔助電路。
      • 具有內建的功能,可執行符合IEC 62271-100與ANSI C37.09標準的最小跳脫電壓的自動測試。
      • 可作為一般的電源供應裝置或臨時的電池充電器使用(*可搭配不同廠家的斷路器分析儀使用)。
    • 應用:
      • POB系列適用於開關場、電力及工業環境;可於斷路器製造、調試與維護中,應用於以下項目:
        • 操作斷路器。
        • 供電給彈簧儲能馬達。
        • 在使用斷路器分析儀執行測試中,作為電源供應裝置使用。
        • 斷路器線圈的最小跳脫電壓測試。
      • 具有內建的功能,可執行符合標準的最小跳脫電壓的自動測試。
      • 使用斷路器分析儀執行測試及得到其它許多重要的參數,並使用POB30D、POB30AD作為電源供應裝置(*可搭配不同廠牌的斷路器分析儀使用)。
      • 也可作為一般的電源供應裝置或臨時的電池充電器使用。
    • 標準配件:
      • 主電源線。
      • 接地線(PE)。
    • 選購配件:
      • 運輸箱。
      • 導線組。
      • 外部觸發導線。
    • 主電源:
      • 符合IEC/EN60320-1;UL498,CSA 22.2標準的連接。
      • 電壓90V-264VAC,50/60 Hz,單相。
      • 功耗4000 VA。
    • 輸出(*依機型而定):
      • 線圈輸出DC電壓:10V~300VDC。
      • 線圈輸出AC電壓:10V~250VAC;50/60Hz;真有效值。
      • 馬達輸出DC電壓:10V~250VDC。
      • 輸出電流:最大30A。
    • 測量(*依機型而定):
      • 電壓:10V~300VDC或10V~250VAC。
      • 電流:1A~50A。
      • 精度:±(0.25% rdg + 0.25% FS)。
    • 操作環境:
      • 操作溫度:-10℃~+55℃。
      • 存放及運輸:-40℃~+70℃。
      • 濕度:最大相對濕度95%,無凝露。
    • 體積/重量:寬x高x深(不含把手)205 mm x 287 mm x 410 mm / 10.6 kg。
    • 機身防護等級:IP 43。
    • 安全性標準:
      • 低電壓指令:指令2014/35/EU(CE合格)。
      • class I儀器適用標準,污染等級2。
      • 安裝類別II:IEC / EN 61010-1。
    • 電磁相容性(EMC):
      • 指令2014/30/EU(CE合格)。
      • 適用標準:EN 61326-1。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • lightweight – only 10,6 kg / 23.4 lbs
    • circuit breaker coil operation
    • spring-charging motor supply
    • Powerful – up to 30 A(*depends on the model)
    • Voltage 10 V to 300 V DC
    • Voltage 10 V to 250 V AC
    • Output protection
    • Fully automatic operation
    • minimum trip voltage test of the circuit breaker’s coils
    • as a power supply for tests with breaker analyzers from different vendors
    • Overview:
      • Coil Tester & Power Supply POB30D/POB30AD are powerful, lightweight power supply devices, ideal for operating and testing circuit breakers coils. They are also intended to supply spring-charging motors with the possibility to generate the inrush current of up to 30 A DC. For supplying the circuit breaker auxiliary circuits, they provide wide output DC (10 – 300 V) and AC (10 – 250 V) voltage ranges (*depends on the model).
      • POB30D/POB30AD have built-in capabilities to perform automatic tests of minimum trip-voltage (in accordance to IEC 62271-100 and ANSI C37.09 standards).
      • POB30D/POB30AD can be used as general power supply devices or temporary battery chargers. Note that they are compatible with the circuit breaker analyzers from different vendors.
    • Application:
      • The POB series is used in switchyards, power and industrial environment, in manufacturing, in commissioning and as well in maintenance of the circuit breakers for:
      • operating circuit breakers
      • supplying spring-charging motors
      • power supply at test with breaker analyzers
      • minimum trip voltage-test of the circuit breaker’s coils
      • The POB series has a built-in capability to perform automatic test of minimum trip voltage. The minimum trip voltage test is described in a number of international and national standards such as IEC 62271-100, ANSI C37.09 etc. Performing tests and acquiring of many other important parameters are possible with circuit breaker analyzers.
      • The POB series is then used as a power supply unit. It is compatible with breaker analyzers from different vendors. The POB series can also be used as a general power supply unit or temporary battery charger.
    • Included accessories:
      • Mains power cable
      • Ground (PE) cable
    • Optional accessories:
      • Transport case
      • Cable set
      • External Trigger cable
    • Mains Power Supply:
      • Connection according to IEC/EN60320-1; UL498, CSA 22.2
      • Voltage 90 V – 264 V AC, 50/60 Hz, Single phase
      • Power consumption 4000 VA
    • Output data:
      • Coils output DC Voltage 10 V to 300 V DC (varies for different device models)
      • Coils output AC Voltage 10 V to 250 V AC (varies for different device models); 50/60 Hz; true RMS
      • Motor output DC Voltage 10 V to 250 V DC
      • Output current max 40 A (varies for different device models)
    • Measurement:
      • Voltage 10 V – 300 V DC or 10 V – 250 V AC
      • Current 1 A – 50 A
      • Accuracy ± (0,25% rdg + 0,25% FS)
    • Environment conditions:
      • Operating temperature –10℃- +55℃
      • Storage and transportation –40℃- +70℃
      • Humidity: Maximum relative humidity 95%, non-condensing
    • Dimensions and Weight:
      • Dimensions (W x H x D) without handle: 205 mm x 287 mm x 410 mm
      • Weight: 10,60 kg
    • Mechanical protection: IP 43
    • Safety Standards:
      • Low Voltage Directive:
      • Directive 2014/35/EU (CE conform).
      • Applicable standards, for a class I instrument, pollution degree 2,
      • Installation category II: IEC EN 61010-1
    • Electromagnetic Compatibility (EMC):
      • Directive 2014/30/EU (CE conform).
      • Applicable standard: EN 61326-1
    • Please feel free to contact for detailed specifications, accessories, software and options.
