分接頭切換器分析儀|繞組歐姆計

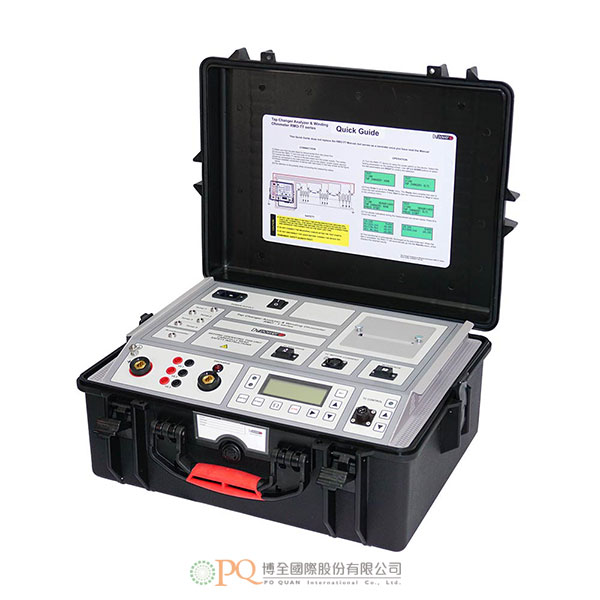

Tap Changer Analyzer & Winding Ohmmeter 型號:RMO-TT Series|RMO 40TT|RMO 60TT|RMO 100TT
  • 測試電流5mA~100A DC(依機型而定)。
  • 有載分接頭切換器的動態電阻測量。
  • 3個電阻測量通道;4個溫度測量通道。
  • 振動測量。
  • 溫升試驗的自動電阻/溫度測量。
  • 快速自動消磁;自動放電電路。
  • 分接頭切換器馬達電流監測通道。
  • ​​​​​​​
    • 測試電流5mA~100A DC(依機型而定)。
    • 有載分接頭切換器的動態電阻測量。
    • 3個電阻測量通道。
    • 4個溫度測量通道。
    • 振動測量。
    • 溫升試驗的自動電阻/溫度測量。
    • 快速自動消磁。
    • 分接頭切換器馬達電流監測通道。
    • 自動放電電路。
    • 提供3種機型:RMO40TT、RMO60TT、RMO100TT。
    • 應用:
      • 3通道繞組電阻測量,可同時進行單相最多3個繞組的繞組電阻測量。
      • 可在單相執行有載分接頭切換器的動態電阻測量(DVtest)。
      • 可使用專屬通道,測量有載分接頭切換器馬達電流。
      • 可使用加速計,測量有載分接頭切換器外部油箱振動。
      • 溫升試驗,可得到冷卻過程中的熱點溫度及電阻圖形。
      • 單相自動變壓器去磁。
    • 系統介紹:
      • RMO-TT系列的設計,專用於電感性設備的繞組電阻測量及分接頭切換器的操作分析。
      • 輕量可攜式、精度0.1%、測試電流最高100A。
      • 可產生真正DC無漣波電流,進行自動調節的測量及具備自動放電電路。
      • 可執行簡單、快速、可靠的變壓器有載分接頭切換器狀態評估。
      • 可測量在分接頭切換過程中每個分接頭位置的繞組電阻、電流漣波值(在分接頭切換中的電流下降百分比)及轉換時間,並經由這些測量,偵測出與連接、接點及選擇器/切換器開關操作(分接頭切換中斷)有關的問題。
    • DV-Win軟體:
      • 可在電腦控制、觀察測試過程及儲存、分析測試結果。
      • 可提供Excel工作表、PDF、Word或ASCII格式測試報告。
      • 可透過分析代表分接頭切換器轉換過程中的動態電阻值的圖形,而提供有載分接頭切換器的狀態評估。
      • 可測量及計算有載分接頭切換器每個分接頭切換操作的轉換時間、漣波及繞組電阻。
      • 標準配備USB介面,可選購RS232介面。
    • 繞組電阻測量:
      • 測試電流:
        • RMO40TT:5mA~40A DC。
        • RMO60TT:5mA~60A DC。
        • RMO100TT:5mA~100A DC。
      • 輸出電壓:最高55V DC。
      • 測量範圍:0.1μΩ~100kΩ。
      • 典型精度:
        • 範圍~1Ω,解析度0.05μΩ或更優,最佳精度±0.1% rdg. ±0.05μΩ或更優。
        • 範圍~10Ω,解析度0.5μΩ或更優,最佳精度±0.1% rdg. ±0.5μΩ或更優。
        • 範圍~100Ω,解析度5μΩ或更優,最佳精度±0.1% rdg. ±5μΩ或更優。
        • 範圍~2kΩ,解析度20μΩ或更優,最佳精度±0.1% rdg. ±20μΩ或更優。
        • 範圍~10kΩ,解析度200mΩ或更優,最佳精度±0.2% rdg. ±200mΩ或更優。
    • 資料儲存:
      • 1000個內部儲存位置。
      • USB隨身碟功能,可儲存大量的測量資料。
    • 印表機(選購):
      • 感熱式印表機。
      • 紙張寬度80mm。
    • 有載分接頭切換器動態電阻測量:
      • 取樣率:0.1ms。
      • 自動開路偵測及警示。
      • 轉換電流漣波測量。
      • 轉換時間測量(使用DV-Win軟體)。
      • 不同轉換切換的時間測量(使用DV-Win圖形分析工具)。
    • AC電流測量通道:
      • 解析度:0.1ms。
      • 振幅解析度:16位元。
    • 電流鉤錶規格:
      • 測量範圍:30/300A。
      • 標稱電流:300ARMS或450A DCPK。
      • 頻率範圍:DC~20kHz(-3dB)。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • Test currents 5 mA – 100 A DC (depends on model)
    • On-load tap changer dynamic resistance measurement
    • Three resistance measurement channels
    • Four temperature measurement channels
    • Vibration measurement
    • Automatic resistance/temperature measurement for the Heat Run test
    • Rapid automatic demagnetization
    • Tap changer motor current monitoring channel
    • Automatic discharge circuit
    • Three models: RMO40TT, RMO60TT, RMO100TT
    • Application:

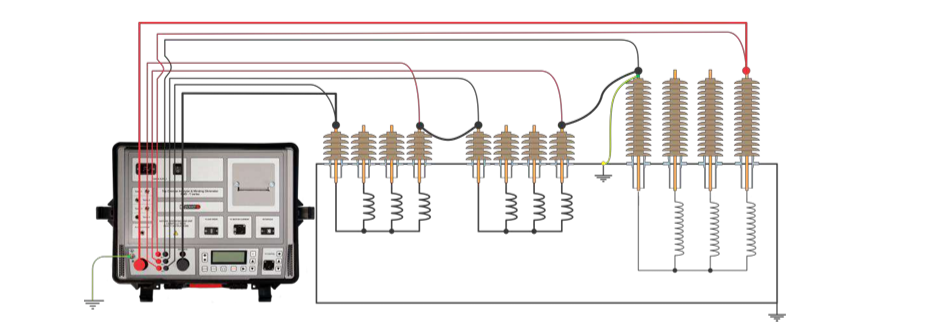

      • Three-channel winding resistance measurement, which enables simultaneous winding resistance measurement of up to three windings on a single phase
      • Dynamic resistance measurement (DVtest) of on-load tap changers, performed on a single phase
      • A measurement of on-load tap changer motor current by using a dedicated channel
      • Measurement of on-load tap changer external tank vibrations using an accelerometer
      • Heat Run test, which enables obtaining the Hot Spot temperature along with temperature/resistance graph during the cooling process
      • A single-phase automatic transformer demagnetization
    • System Overview:
      • The Tap Changer Analyzer & Winding Ohmmeter of the RMO-TT series is designed for winding resistance measurement of inductive objects, and for a tap changer analysis.
      • The RMO-TT instruments are accurate (0,1%), powerful (up to 100 A) and still portable.
      • The Instruments generate a true DC ripple free current with automatically regulated measurement and discharging circuit.
      • RMO-TT instruments can perform a simple, quick and reliable transformer on-load tap changer condition assessment.
      • This series of instruments enable measurements of a winding resistance in every tap position, current ripple values (percentage of a current drop during a tap change) and transition times during the tap changes. Problems with a connection, contacts, and selector/diverter switch operation (tap change with interruption) can be detected with these measurements.
    • DV-Win software:
      • The DV-Win application software enables control and observation of the test process, as well as saving and analyzing the results on a PC.
      • It provides a test report, arranged in a selectable form as an Excel spreadsheet, PDF, Word, or ASCII format.
      • The software provides an OLTC (tap changer) condition assessment through analysis of the graphs representing dynamic resistance values during the tap changer transitions.
      • Additionally, the DV-Win measures and calculates the OLTC transition time, the ripple and the winding resistance for each tap changing operation.
      • The standard interface is USB. RS232 is optional.
