線圈分析儀

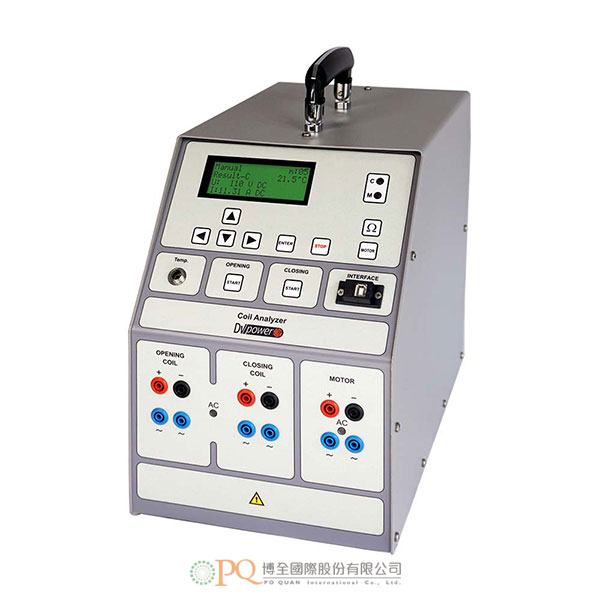

DV Power Coil Analyzer 型號:SAT Series|SAT30 A|SAT40 A
  • DV Power SAT系列是在無法使用變電所電池之下,用於測試斷路器的一個強大的工具 - 可於調試及維護測試中,用於操作斷路器線圈及彈簧儲能馬達。
  • 可測量斷路器線圈電流及電阻,也可用於執行斷路器線圈的最小跳脫電壓測試。
  • 具有過熱及過電流保護;操作簡單,可選購帶有防觸摸接點的導線組。
  • 具有獨家開發的軟硬體設計解決方案,能消除在高壓電場中的靜電及電磁干擾。
  • 輸出電壓可於10V~300V DC或10V~250V AC範圍內選擇。
    • 輕量,僅重10kg。
    • 強大 - 可產生初始湧入電流達30A(SAT30A)或40A(SAT40A)。
    • 電壓10V~300V DC,10V~250V AC。
    • 線圈電阻測量。
    • 線圈電流測量。
    • 最小跳脫電壓測試。
    • 全自動操作。
    • 標準配備DV Win軟體。
    • 系統介紹:
      • DV Power SAT系列是在無法使用變電所電池之下,用於測試斷路器的一個強大的工具 - 可於調試及維護測試中,用於操作斷路器線圈及彈簧儲能馬達。
      • 可測量斷路器線圈電流及電阻,也可用於執行斷路器線圈的最小跳脫電壓測試。
      • 具有過熱及過電流保護。
      • 操作簡單,可選購帶有防觸摸接點的導線組。
      • 具有獨家開發的軟硬體設計解決方案,能消除在高壓電場中的靜電及電磁干擾。
      • 輸出電壓可於10V~300V DC或10V~250V AC範圍內選擇。
      • SAT系列設備功能強大、具備多種用途,在230V主電源時,能在它的馬達輸出產生初始電流達40A及連續DC電流(*請參考技術規格表)。
      • 線圈輸出可產生較小的電流數值,達15A。
      • 馬達輸出可在其線圈輸出產生10V~250VDC/AC(*SAT40A)及10V~300VDC/AC。
    • 應用:
      • SAT系列適用於開關場、電力及工業環境;可於斷路器製造、調試與維護中,應用於以下項目:
        • 操作斷路器。
        • 供電給彈簧儲能馬達(DC電壓輸出 - 全部SAT系列機型;AC電壓輸出,只限SAT40A機型)。
        • 線圈電阻測量。
        • 線圈電流測量。
        • 斷路器線圈的最小跳脫電壓測試。
        • 在使用不同廠牌斷路器分析儀執行測試中,作為電源供應裝置使用。
      • 使用斷路器分析儀執行測試及得到斷路器其它重要的參數,並在斷路器分析儀執行測試當中,使用SAT系列作為電源供應裝置(*可搭配不同廠牌的斷路器分析儀使用)。
      • SAT系列也可作為一般的電源供應裝置或臨時的電池充電器使用。
    • 軟體:
      • 使用DV-Win軟體,使得操作及測試斷路器線圈甚至更加實用。對任何選擇的測試,其初始測試參數及測試結果,全都顯示在同一行中。
      • 除了斷路器線圈的啟動操作及測試選項外,DV-Win軟體可以數字及圖形形式顯示斷路器的馬達電壓及電流數值,以及馬達儲能時間。
      • 先前的測試結果,可透過幾個不同的搜尋過濾條件,輕易從設備的內部記憶體下載到個人電腦。

    • 機型:SAT30A

    主電源電壓

    負載電壓

    最大電流

    最大負載間隔

    230V

    110V DC

    24A

    20A

    10A

    20秒

    60秒

    連續

    220V DC

    12A

    10A

    7A

    20秒

    60秒

    連續

    110V AC

    10A

    5A

    1秒

    連續

    220V AC

    10A

    5A

    1秒

    連續

    120V

    48V DC

    24A

    20A

    10A

    20秒

    60秒

    連續

    110V DC

    12A

    10A

    7A

    20秒

    60秒

    連續

    125V DC

    10.6A

    8.9A

    3.5A

    20秒

    60秒

    連續

    220V DC

    7A

    6A

    5A

    20秒

    60秒

    連續

    110V AC

    10A

    5A

    1秒

    連續

    220V AC

    10A

    5A

    1秒

    連續

    • 機型:SAT40A

    主電源電壓

    負載電壓

    最大電流

    最大負載間隔

    230V

    110V DC

    30A

    24A

    12A

    20秒

    60秒

    連續

    220V DC

    15A

    12A

    8A

    20秒

    60秒

    連續

    110V AC

    15A

    10A

    10秒

    連續

    220V AC

    12A

    6A

    10秒

    連續

    120V

    48V DC

    30A

    24A

    12A

    20秒

    60秒

    連續

    110V DC

    15A

    12A

    8A

    20秒

    60秒

    連續

    125V DC

    13.2A

    10.5A

    7A

    20秒

    60秒

    連續

    220V DC

    8A

    6A

    5A

    20秒

    60秒

    連續

    110V AC

    12A

    8A

    10秒

    連續

    220V AC

    8A

    5A

    10秒

    連續

    • 主電源:
      • 符合IEC/EN60320-1; UL498, CSA 22.2標準的連接。
      • 電壓90V~264VAC,50/60Hz,單相。
      • 功耗4000VA。
    • 輸出:
      • 線圈輸出DC電壓10V~300V DC。
      • 線圈輸出AC電壓10V~250V AC;50/60 Hz;真有效值。
      • 馬達輸出DC及AC電壓10V~250VDC/AC(*AC電壓,只限SAT40A)。
      • 輸出電流最大40A(SAT40A;SAT30A最大30A)。
    • 測量:
      • 電壓:10V~300V DC或10V~250V AC。
      • 電流:1A~50A。
      • 精度:±(0.25% rdg + 0,25% FS)。
    • 線圈電阻測量:
      • 測量範圍/解析度:
        1. 1 – 99.9 / 0.1。
        2. 100–999 / 1。
      • 典型精度:±(0.5% + 0.5 F.S.)。
    • 環境條件:
      • 操作溫度 -10℃~+55℃。
      • 存放及運輸:–40℃~+70℃。
      • 濕度:最大相對濕度95%,無凝露。
    • 體積/重量:
      • 寬x高x深(把手放下):205 mm x 287 mm x 410 mm。
      • 重量:10kg。
    • 機身防護等級:IP 43。
    • 安全性標準:
      • 低電壓指令:指令2014/35/EU(CE合格)。
      • class I儀器適用標準,污染等級2。
      • 安裝類別II:IEC / EN 61010-1。
    • 電磁相容性(EMC):
      • 指令2014/30/EU(CE合格)。
      • 適用標準:EN 61326-1。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • Lightweight - only 10 kg
    • Powerful – up to 40 A
    • Voltage 10 V - 300 V DC, 10 V - 250 V AC
    • Coil resistance measurement
    • Coil current measurement
    • Minimum trip voltage test
    • Fully automatic operation
    • DV Win software
    • System Overview:
      • The Coil Analyzer SAT series is a powerful tool for testing circuit breakers where a substation battery is not available. It operates the breaker coils and spring charging motors as a part of commissioning and maintenance testing.
      • The SAT series measures a current and a resistance of the circuit breaker coils. In addition, the SAT series can also be used to test a minimum trip voltage of the circuit breaker coils.
      • It is equipped with thermal and overcurrent protection.
      • The SAT series is easy to use and has accessory cable-set with touch-proof contacts.
      • Thanks to a proprietary hardware and software design solution, it is capable of canceling electrostatic and electromagnetic interference in HV electric fields.
      • The output voltage is selectable in the ranges from 10 V to 300 V DC or from 10 V to 250 V AC.
      • This device is a powerful and a versatile unit which, at 230 V mains supply, is capable of generating on its Motor output the initial current of 40 A as well as the continuous DC currents ( *as presented in the tables below).
      • The Coils outputs can generate lower current values, up to 15 A.
      • The Motor output can generate from 10 V to 250 V DC (and 250 V AC for the SAT40A model), and from 10 V to 300 V DC and AC on its Coils outputs.
    • Application:
      • The SAT series is used in switchyards, power and industrial environment, in manufacturing, in commissioning and as well in maintenance of the circuit breakers for:
      • Operating circuit breakers
      • Supplying spring-charging motors (DC voltage output all SAT models, and AC only the SAT40A)
      • Coils resistance measurement
      • Coils current measurement
      • Minimum trip voltage-test of the circuit breaker's coils
      • As a power supply in the tests with breaker analyzers from different vendors
      • Other important parameters of the circuit breaker can be tested with a circuit breaker analyzer. The SAT series is also used as a power supply unit while testing with circuit breaker analyzers. It is compatible with circuit breaker analyzers from different vendors.
      • The SAT series can also be used as a general power supply unit or a temporary battery charger.
    • Software:
      • By using DV-Win software, operating and testing circuit breaker’s coils is even more practical. Both, initial test parameters and test results, for any of the selected test, are displayed in a single row.
      • Besides the option of initiating operation and testing circuit breaker’s coils, the DV-Win software provides displaying, in numerical and graphical form, the circuit breaker’s motor voltage and current values along with the motor’s charging time.
      • Previous test results can be easily downloaded from the device internal memory to the PC by using of several different search filters.
    • Model: SAT30A

    Mains Voltage

    Load Voltage

    Max Current

    Max Load Interval

    230V

    110V DC

    24A

    20A

    10A

    20sec.

    60sec.

    Contin.

    220V DC

    12A

    10A

    7A

    20sec.

    60sec.

    Contin.

    110V AC

    10A

    5A

    1sec.

    Contin.

    220V AC

    10A

    5A

    1sec.

    Contin.

    120V

    48V DC

    24A

    20A

    10A

    20sec.

    60sec.

    Contin.

    110V DC

    12A

    10A

    7A

    20sec.

    60sec.

    Contin.

    125V DC

    10.6A

    8.9A

    3.5A

    20sec.

    60sec.

    Contin.

    220V DC

    7A

    6A

    5A

    20sec.

    60sec.

    Contin.

    110V AC

    10A

    5A

    1sec.

    Contin.

    220V AC

    10A

    5A

    1sec.

    Contin.

    • Model: SAT40A

    Mains Voltage

    Load Voltage

    Max Current

    Max Load Interval

    230V

    110V DC

    30A

    24A

    12A

    20sec.

    60sec.

    Contin.

    220V DC

    15A

    12A

    8A

    20sec.

    60sec.

    Contin.

    110V AC

    15A

    10A

    10sec.

    Contin.

    220V AC

    12A

    6A

    10sec.

    Contin.

    120V

    48V DC

    30A

    24A

    12A

    20sec.

    60sec.

    Contin.

    110V DC

    15A

    12A

    8A

    20sec.

    60sec.

    Contin.

    125V DC

    13.2A

    10.5A

    7A

    20sec.

    60sec.

    Contin.

    220V DC

    8A

    6A

    5A

    20sec.

    60sec.

    Contin.

    110V AC

    12A

    8A

    10sec.

    Contin.

    220V AC

    8A

    5A

    10sec.

    Contin.

    • Mains Power Supply:
      • Connection according to IEC/EN60320-1; UL498, CSA 22.2
      • Voltage 90 V – 264 V AC, 50/60 Hz, Single phase
      • Power consumption 4000 VA
    • Output data:
      • Coils output DC Voltage 10 V to 300 V DC
      • Coils output AC Voltage 10 V to 250 V AC; 50/60 Hz; true RMS
      • Motor output DC and AC Voltage 10 V to 250 V DC/AC (AC Voltage available only for SAT40A)
      • Output current max 40 A (for SAT40A, and max 30 A for SAT30A)
    • Measurement:
      • Voltage 10 V–300 V DC or 10 V–250 V AC
      • Current 1 A–50 A
      • Accuracy ±(0,25% rdg + 0,25% FS)
    • Coil resistance measurement:
      • Measuring range / Resolution:
        1. 1 - 99,9 / 0,1
        2. 100–999 / 1
      • Typical accuracy ± (0,5% + 0,5 F.S.)
    • Environment conditions
      • Operating temperature:–10oC - +55oC / 14oF – 131oF
      • Storage and transportation:–40oC - +70oC / -40oF – 158oF
      • Humidity Maximum relative humidity 95%, non-condensing
    • Dimensions and Weight:
      • Dimensions (W x H x D) with handle down: 205 mm x 287 mm x 410 mm / Weight 10kg
    • Mechanical protection:  IP 43
    • Safety Standards:
      • Low Voltage Directive:
      • Directive 2014/35/EU (CE conform).
      • Applicable standards, for a class I instrument, pollution degree 2,
      • Installation category II: IEC EN 61010-1
    • Electromagnetic Compatibility (EMC):
      • Directive 2014/30/EU (CE conform).
      • Applicable standard: EN 61326-1
    • Please feel free to contact for detailed specifications, accessories, software and options.
