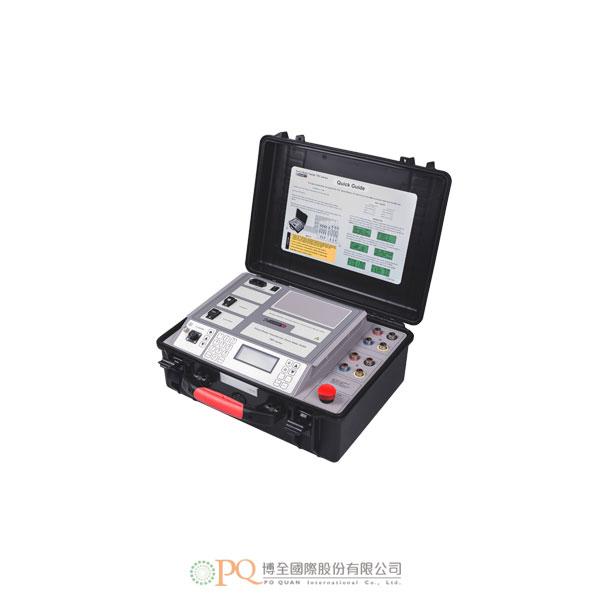

三相變壓器全自動匝比測試器

True Three-Phase Transformer Turns Ratio Tester 型號:TRT3x Series|TRT30 A|TRT30 B|TRT30 C|TRT33 A|TRT33 B|TRT33 C
  • 測試電壓1~100V AC(依機型而定)。
  • 匝比測量範圍0.8~50,000。
  • 最佳的匝比測量精度0.05%。
  • 真正三相及單相測試。
  • 自動向量群組偵測。
  • 應用:匝比測量、匝比差計算、激磁電流測量、相角測量、自動向量群組偵測、消磁過程驗證、磁性平衡測試。

  •

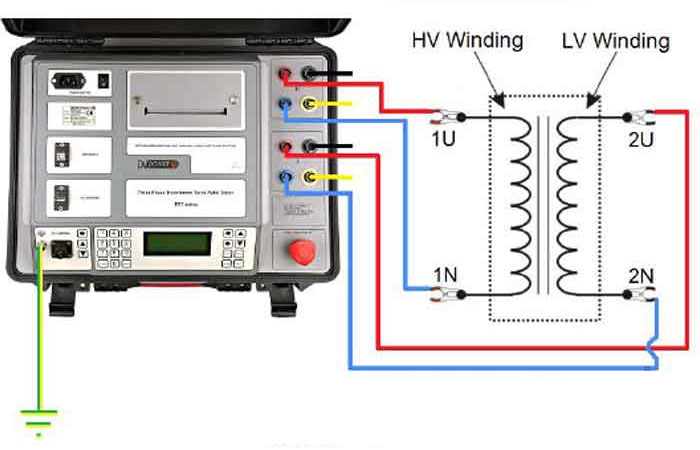

    ◎ 圖:TRT3x連接單相變壓器。
    • 測試電壓1~100V AC(依機型而定)。
    • 匝比測量範圍0.8~50,000。
    • 最佳的匝比測量精度0.05%。
    • 真正三相及單相測試。
    • 自動向量群組偵測。
    • 內建分接頭切換器控制裝置。
    • 使用DV-Win軟體詳細分析測試結果。
    • 測試導線可與TWA系列三相繞組歐姆計/分接頭切換器分析儀通用。
    • 可選購內建感熱式印表機(寬度112mm)。
    • 內部記憶體可儲存200筆測試記錄,每筆測試記錄50個測試讀值。
    • 應用:
      • 匝比測量。
      • 匝比差計算。
      • 激磁電流測量。
      • 相角測量。
      • 自動向量群組偵測。
      • 消磁過程驗證。
      • 磁性平衡測試。
    • 系統介紹:
      • TRT3x為真正三相全自動測試器,專設計用於電力變壓器、配電變壓器與儀器用變壓器的匝比、相移及激磁電流測量。
      • 可依據IEC 60076-1標準測試單相及三相變壓器(無論有無分接頭)。
    • DV-Win軟體:
      • 標準配備軟體及免費提供所有更新。
      • 可從電腦完全控制TRT3x系列儀器功能及從儀器內部記憶體下載測試結果。
      • 所有結果都可以數字及圖形形式表示,以便簡便的分析。
      • 測試結果可以直接匯出成Excel文件。
      • 可建立、編輯自訂的測試報告及儲存為包括pdf的幾種檔案格式或列印出來。
    • 主電源:
      • 連接符合IEC/EN60320-1;UL498、CSA 22.2標準。
      • 主電源:90~264V AC,50/60Hz或110~350V DC。
      • 輸入功率:200VA。
      • 保險絲:2A/250V,F型,使用者不可更換。
    • 輸出資料(機型/測試電壓):
      • TRT30A:8、40、100V AC;3 x(8、40、100)√3V AC。
      • TRT30B:10、40、100V AC;3 x(10、40、100)√3V AC。
      • TRT30C:8、40、80V AC;3 x(8、40、80)√3V AC。
      • TRT33A:1、8、40、100V AC;3 x(1、8、40、100)√3V AC。
      • TRT33B:1、10、40、100V AC;3 x(1、10、40、100)√3 V AC。
      • TRT33C:1、8、40、80V AC;3 x(1、8、40、80)√3 V AC。
    • 測量:
      • 匝比測量範圍:0.8~50,000。
      • 匝比解析度:5位數。
      • 典型的匝比精度:
        • @80或100V AC:
          • 0.8~999:±0.05%。
          • 1,000~3,999:±0.05%。
          • 4,000~14,999:±0.1%。
          • 15,000~19,999:±0.2%。
          • 20,000~50,000:±0.25%。
        • @40V AC:
          • 0.8~999:±0.05%。
          • 1,000~3,999:±0.1%。
          • 4,000~14,999:±0.2%。
          • 15,000~20,000:±0.3%。
        • @8或10V AC:
          • 0.8~999:±0.05%。
          • 1,000~3,999:±0.1%。
          • 4,000~15,000:±0.2%。
        • @1V AC:
          • 0.8~999:±0.05%。
          • 1,000~4,000:±0.1%。
      • 激磁電流範圍:0~2A。
      • 激磁電流解析度:
        • 0.0000~9.9999mA:0.1μA。
        • 10.000~99.999mA:1μA。
        • 100.00~999.99mA:10μA。
        • 1.0000~2.0000A:100μA。
      • 典型的激磁電流精度:±(0.25% rdg. + 500μA)。
      • 相角範圍:0~360º。
      • 相角解析度:0.01º。
      • 典型的相角精度:±0.05º。
    • 顯示幕:背光LCD顯示幕,20個字符x 4行,明亮的日光下可讀。
    • 介面:
      • USB(標準配備)。
      • RS232(選購)。
    • 資料儲存:可儲存10,000個測試讀值。
    • 內建感熱式印表機(選購),紙張寬度112mm。
    • 符合標準:
      • 安裝/過電壓類別:II。
      • 污染等級:2。
      • 安全性:低電壓指令2014/35/EU(CE合格);EN 61010-1:2001標準。
      • EMC:指令2014/30/EU(CE合格);EN 61326-1:2006標準。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • Test voltages from 1 to 100 V AC
    • Turns ratio range 0,8 – 50 000
    • The best turns ratio accuracy of 0,05%
    • True three-phase and single-phase test
    • Automatic vector group detection
    • Built-in tap changer control unit
    • Detailed analysis of test results using DV-Win software
    • Interchangeable test leads with Three-phase Winding Ohmmeters & Tap Changer Analyzers TWA
    • Built-in Printer: Built-in thermal printer, 112 mm (4.4 in) wide, is an optional accessory.
    • Memory: There is enough memory in the TRT3x to store 200 test records. Each record consists of 50 test readings.
    • Application:
      • Turns ratio measurement
      • Turns ratio deviation calculation
      • Excitation current measurement
      • Phase angle measurement
      • Automatic vector group detection
      • Verification of demagnetization process
      • Magnetic balance test
    • System Overview:
      • TRT3x is a true three-phase, fully automatic test set specially designed for turns ratio, phase shift, and excitation current measurements of power, distribution and instrument transformers.
      • The test set can be used to test single-phase and three-phase transformers, both with and without taps in accordance with the requirements of the IEC 60076-1 standard.
    • DV-Win Software:
      • The DV-Win software is included in the purchase price, and all its updates are free of charge.
      • The software allows full control of TRT3x functions from a PC, creating and storing test plans, and downloading test results from the instrument’s internal memory.
      • All results are presented both numerically and graphically, for an easy and convenient analysis.
      • Test results can be directly exported to excel document.
      • Customized test report can be generated, edited, saved in several file formats including pdf, and printed.
    • Mains Power Supply:
      • Connection: according to IEC/EN60320-1; UL498, CSA 22.2
      • Mains supply: 90 – 264 V AC, 50/60 Hz or 110 – 350 V DC
      • Input power: 200 VA
      • Fuse: 2 A / 250 V, type F, not user replaceable
    • Output Data (models/Test Voltages):
      • TRT30A:8, 40, 100 V AC; 3 x (8, 40, 100) √3 V AC
      • TRT30B: 10, 40, 100 V AC; 3 x (10, 40, 100)√3 V AC
      • TRT30C: 8, 40, 80 V AC; 3 x (8, 40, 80) √3 V AC
      • TRT33A: 1, 8, 40, 100 V AC; 3 x (1, 8, 40, 100) √3 V AC
      • TRT33B: 1, 10, 40, 100 V AC; 3 x (1, 10, 40, 100) √3 V AC
      • TRT33C: 1, 8, 40, 80 V AC; 3 x (1, 8, 40, 80) √3 V AC
    • Measurement:
      • Turns ratio measuring range: 0,8 – 50 000
      • Turns ratio resolution: 5 digits
      • Typical turns ratio accuracy:
        • @80 or 100 V AC
          • 0,8 – 999: ±0,05%
          • 1 000 – 3 999: ±0,05%
          • 4 000 – 14 999: ±0,1%
          • 15 000 – 19 999: ±0,2%
          • 20 000 – 50 000:±0,25%
        • @40 V AC
          • 0,8 – 999: ±0,05%
          • 1 000 – 3 999: ±0,1%
          • 4 000 – 14 999: ±0,2%
          • 15 000 – 20 000: ±0,3%
        • @8 or 10 V AC
          • 0,8 – 999: ±0,05%
          • 1 000 – 3 999: ±0,1%
          • 4 000 – 15 000: ±0,2%
        • @1 V AC
          • 0,8 – 999: ±0,05%
          • 1 000 – 4 000: ±0,1%
      • Excitation current range: 0 – 2 A
      • Excitation current resolution:
        • 0,0000 – 9,9999 mA: 0,1 μA
        • 10,000 – 99,999 mA: 1 μA
        • 100,00 – 999,99 mA: 10 μA
        • 1,0000 – 2,0000 A: 100 μA
      • Typical excitation current accuracy: ±(0,25% rdg + 500 μA)
      • Phase angle range: 0 – 360º
      • Phase angle resolution: 0,01º
      • Typical phase angle accuracy: ±0,05º
    • Display:
      • LCD screen 20 characters by 4 lines;
      • LCD display with backlight, visible in bright sunlight
    • Interface:
      • USB (standard)
      • RS232 (optional)
    • Data Storage: Store up to 10,000 test results
    • Printer (optional):
      • Built-in thermal printer
      • Paper width 112 mm / 4.4 in
    • Applicable Standards
      • Installation/Overvoltage category: II
      • Pollution degree: 2
      • Safety: LVD 2014/35/EU (CE Conform); Standard EN 61010-1:2001
      • EMC: Directive 2014/30/EU (CE Conform); Standard EN 61326-1:2006
    • Please feel free to contact for detailed specifications, accessories, software and options.
