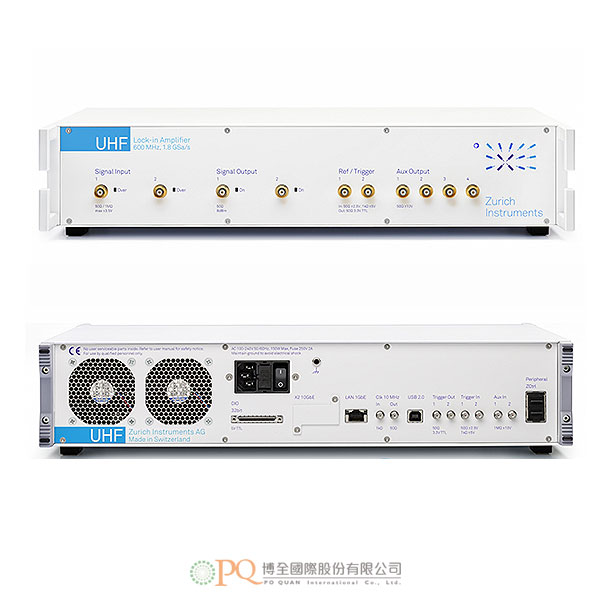

UHFLI 600MHz 雙通道高頻鎖相放大器

UHFLI 600MHz Lock-in Amplifier 型號:UHFLI
2個輸入通道,2個產生器,600MHz數位式鎖相放大器。
    • UHFLI為數位鎖相放大器,涵蓋頻率範圍DC~600 MHz。
    • UHFLI除了在所有的商用鎖相放大器中,提供了最高的操作頻率外,也提供解調的最小時間常數30ns,而得到一個大於5MHz的解調頻寬。
    • 出色的類比前端,提供卓越的雜訊性能4 nV/√Hz,在許多應用中,有助於保持高的信號對雜訊比,同時加速測量的進行。
    • UHFLI結合了最具創新性的儀器控制軟體LabOne®,是Zurich公司旗下所有儀器的旗艦產品,代表著當今最先進的科學儀器。
    • 特點:
      • 600 MHz操作頻率。
      • 2個獨立的鎖相裝置。
      • 2個高性能的信號產生器。
      • 每個鎖相裝置4個獨立諧波。
      • 高解析12位元波形及65k次取樣。
      • 頻率響應分析儀(FRA)。
      • FFT頻譜分析儀。
      • LabOne 工具集 (Windows and Linux):示波器、影像模組、FFT頻譜分析儀、參數掃描器。
      • DC~600 MHz,1.8 GSa/s,12位元。
      • 4 nV/√Hz輸入雜訊,100 dB動態儲備。
      • 30 ns最小時間常數。
      • 8個解調器,最多8個振盪器。
      • LabVIEW®、.NET、MATLAB®、C及Python的應用程式設計介面。
    • 應用:
      • 工程研發:振盪器測試、FFT頻譜分析儀、頻響分析儀(FRA)、向量網絡分析儀(VNA) 。
      • 工業生產:晶片測試、故障分析、RFID傳輸解調器、雷射電壓探測器(LVP)、非破壞檢測(NDT)。
      • 雷射光譜學、共聚焦顯微鏡:超高速掃描、THz兆赫波光譜學。
      • 醫學技術:流式細胞術、電阻抗光譜學。
      • 量子及奈米物理學:核磁共振力顯微鏡、單電子電晶體、量子計算、雜訊測量、石墨烯。
      • 掃描探針顯微鏡:高速原子力顯微鏡、掃描近場光學顯微鏡。
      • 感測器及致動器:微機電系統、奈米機電系統(例如陀螺儀、加速計等)。
    • 一般規格:
      • 體積重量:45 × 35 × 10 cm(19吋機架),6.4 kg。
      • 電源:AC:100~240V,50/60 Hz。
      • 連接頭:前面板BNC,背面板SMA。
    • 信號輸入:
      • 頻率範圍:DC~600 MHz。
      • 輸入阻抗:50 Ω或1 MΩ || 18 pF。
      • 輸入電壓雜訊:4 nV/√ Hz (> 100 kHz)。
      • 動態儲備:100 dB。
      • 輸入滿範圍靈敏度:1 nV~ 1.5 V。
      • A/D轉換:12位元,1.8 GSa/s。
    • 信號輸出:
      • 頻率範圍:DC~600 MHz。
      • 輸出範圍:±150 mV, ±1.5 V (high-Z), –12.5 dBm, 7.5 dBm (50 Ω)。
      • D/A轉換:14位元,1.8 GSa/s。
    • 詳細規格、配件與選購,歡迎洽詢。
    • The Zurich Instruments UHFLI is a digital lock-in amplifier covering the frequency range from DC to 600 MHz. In addition of providing the highest operation frequency amongst all commercial lock-in amplifiers, the UHFLI also offers the lowest time constant of 30 ns for demodulation, resulting in a demodulation bandwidth of more than 5 MHz. The exquisite analog front end offers a spectacular noise performance of 4 nV/√Hz which helps in many applications to keep the signal-to-noise ratios high while speeding up the measurement. In combination with the most innovative instrument control software LabOne®, the UHFLI is the flagship of all Zurich Instruments products and represents the state of the art of today's scientific instrumentation.
    • UHFLI Key Features:
      • 600 MHz operation frequency
      • 2 independent lock-in units
      • 2 high-performance signal generators
      • 4 independent harmonics per lock-in unit
      • High-resolution 12-bit scope with 65k samples
      • Frequency Response Analyzer (FRA)
      • FFT Spectrum Analyzer
      • LabOne toolset (Windows and Linux)
      • DC to 600 MHz, 1.8 GSa/s, 12 bit 
      • 4 nV/√Hz input noise, 100 dB dynamic reserve,
      • 30 ns minimum time constant 
      • 8 demodulators, up to 8 oscillators 
      • LabOne® Toolset: Scope, Imaging Module, FFT Spectrum Analyzer, Parametric Sweeper 
      • APIs for LabVIEW®, .NET, MATLAB®, C and Python
    • UHFLI Applications:
      • Engineering R&D: Oscillator testing, FFT Spectrum Analyzer, Frequency Response Analyzer (FRA), Vector Network Analyzer (VNA)
      • Industrial production: Chip Testing, Failure Analysis, RFID transmission demodulator, Laser Voltage Prober (LVP), Non-Destructive Testing (NDT)
      • Laser spectroscopy, confocal microscopy: ultra-high speed scanning, THz spectroscopy
      • Medtech: flow cytometry, electrical impedance spectroscopy
      • Quantum & Nano physics: MRFM, single electron transistors, quantum computing, noise measurement, graphene
      • Scanning probe microscopy: high-speed AFM, scanning near-field optical microscopy (SNOM)
      • Sensors & Actuators: MEMS, NEMS (e.g. gyroscopes, accelerometers, etc.)
    • General
      • Dimensions 45 × 35 × 10 cm (19” rack)
      • Weight 6.4 kg
      • Power supply AC: 100 – 240 V, 50/60 Hz
      • Connectors BNC on front panel SMA on back panel
    • Signal Inputs
      • Frequency range DC – 600 MHz
      • Input impedance 50 Ω or 1 MΩ || 18 pF
      • Input voltage noise 4 nV/√ Hz (> 100 kHz)
      • Dynamic reserve 100 dB
      • Input full range sensitivity 1 nV to 1.5 V
      • A/D conversion 12 bit, 1.8 GSa/s
    • Signal Outputs
      • Frequency range DC – 600 MHz
      • Output ranges ±150 mV, ±1.5 V (high-Z) –12.5 dBm, 7.5 dBm (50 Ω)
      • D/A conversion 14 bit, 1.8 GSa/s
    • Please feel free to contact for detailed specifications, accessories and options.
