掌上型超音波腐蝕測厚儀(單色畫面)

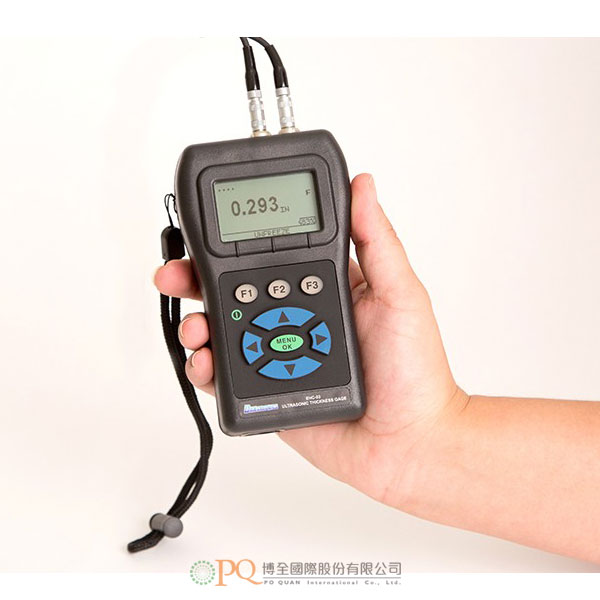

EHC-09 Monochrome Series Hand-held Ultrasonic Thickness Gauge 型號:EHC-09 Monochrome|EHC-09DLW|EHC-09DL|EHC-09|EHC-09B|EHC-09A
  • EHC-09系列掌上型超音波測厚儀,是Danatronics最受歡迎的測厚儀系列。憑藉著在現場操作的數千台實績,特製耐用的模製外殼及凸起的橡膠鍵盤 - IP54保護等級,已驗證能處理最棘手的工作。
  • EHC-09系列提供6款機型選擇,可滿足每種預算和應用,最棒的是簡單的升級方式 - 所有的測厚儀都能快速簡單的直接從鍵盤增加任何的軟體選購。
  • EHC-09系列的特點包括:多語系的圖形顯示幕、警報時振動、快速最小值、回波到回波(可忽略塗層)、100K讀值資料記錄器及可匯出到Excel的介面程式、B掃描、即時A掃描及波形調整功能。
    • EHC-09系列掌上型超音波測厚儀,是Danatronics最受歡迎的測厚儀系列。憑藉著在現場操作的數千台實績,特製耐用的模製外殼及凸起的橡膠鍵盤 - IP54保護等級,已驗證能處理最棘手的工作。
    • EHC-09系列提供6款機型選擇,可滿足每種預算和應用,最棒的是簡單的升級方式 - 所有的測厚儀都能快速簡單的直接從鍵盤增加任何的軟體選購。
    • EHC-09系列的特點包括:多語系的圖形顯示幕、警報時振動、快速最小值、回波到回波(可忽略塗層)、100K讀值資料記錄器及可匯出到Excel的介面程式、B掃描、即時A掃描及波形調整功能。
    • 特點:
      • 警報時振動。
      • 發光鍵盤,可輕鬆檢視“通/止測試”厚度值。
      • 使用2顆AA電池操作,電池壽命最長可達50小時。
      • 自動歸零。
      • 2點校正。
      • 增益加強。
      • 多種雙重及單一元件傳感器選購,包括高溫應用達537° C。
      • 回波到回波選購(可忽略塗層)。
      • B掃描選購。
      • 100k字母數字資料記錄器及可匯出到Microsoft Excel。
    • 典型應用:
      • 鍋爐管
      • 壓力容器
      • 貯存槽
      • 船體
      • 貨櫃
      • 家用油罐
      • 管道
      • 蒸汽管線
      • 壓縮機

    • 體積:長127mm x寬76.2mm x高31.75mm。
    • 重量:0.23kg。
    • 厚度範圍:對鋼材是0.020 - 20吋(0.50 mm - 508 mm),依材料、溫度及選擇的傳感器而定。
    • 材料速度校正範圍:0.0200 - 0.7362 in/uS (0.508 - 18.699 mm/uS)。
    • 溫度(測厚儀操作):-20~50°C。提供適用於材料溫度範圍-20.5° C~510° C的高溫傳感器選購。
    • 電池壽命:達50小時,使用背光功能時為20小時。
    • 電池類型:2顆AA鹼性電池。
    • 顯示幕:128x64像素圖形LCD單色顯示幕,日光下可讀。
    • 資訊顯示:漏失信號(LOS)、最小值、最大值、大字讀值(同時顯示最小值)、速度、零點、校正、單位、凍結、解除凍結、%電池剩餘壽命、增益-低/標準/高、回波到回波符號。
    • 解析度:0.001吋(0.01 mm)、0.01吋(0.1 mm),使用者可選擇。
    • 探頭識別:透過選單中的選擇清單。
    • 延遲線自動零點測量:在開機時自動以列出的數值執行。極適於在升高的溫度下,用於修正延遲線磨損/曲率及傳感器音波漂移。
    • 包裝:IP54保護等級、特製、防潑水、耐高衝擊塑膠、發光的橡膠鍵盤 - 可進行“通/止”測試。
    • 頻寬:0.5~20 MHz (-3dB)。
    • 單位:英制、公制、微秒。
    • 增益:對於沒有波形的測量在不同的測試條件下為低、標準及高;或對於有波形的測量為20~90 db@1 db 步階或自動增益控制(AGC)。
    • 快速最小值/最大值模式:同步顯示最小值或最大值及每秒20次測量時的實際厚度值。
    • 差異模式:以使用者輸入的參考值的絕對值或百分比來顯示與實際厚度測量值的差異。
    • 警報:最小/最大深度、振動、嗶嗶聲及畫面閃爍和鍵盤發光。
    • 發光鍵盤:F1 = 紅色、F2 = 黃色及F3 = 綠色,用於簡單的通/止測試。
    • 符合人體工學的設計:使用者可選擇慣用左手或右手操作鍵盤而切換畫面。
    • 背光:LED背光,依有效的讀值或最後一次的按鍵而開/關或自動打開。
    • 關機:自動、使用者可設定的逾時時間(1~31分鐘)、在沒有讀值/按鍵後或永不關機。
    • 運輸箱:硬式塑膠及高密度模鑄泡棉切割,可放置測厚儀及多數配件。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • Danatronics most popular thickness gages are those in our EHC-09 series. With thousands of units in the field, our durable, custom molded case with raise rubber keypad is IP54 rated and has proven it can handle your toughest jobs. The EHC-09 series is available in 6 models to suit every budget and application. What’s best is our simple upgrade path where all gages are capable of quickly and easily (directly from the keypad) adding any software options. Features include a graphic display with multiple languages, vibrate on alarm, fast minimum, echo to echo to ignore coatings, 100K reading Datalogger with export to excel, B-scan and live A-scan with waveform adjust.
    • EHC-09 Features:
      • Vibrate on alarm
      • Illuminating keypad for easy to view go/no-go thickness values
      • Up to 50 hour battery life with 2 "AA" batteries
      • Automatic Zero Capability
      • 2 point calibration
      • Gain Boost
      • Multiple dual and single element transducer options including high temperature - up to 1000° F (537° C)
      • Echo To Echo option to ignore coatings
      • B-Scan option
      • 100K alphanumeric Datalogger with export to excel
    • Typical Applications:
      • Boiler Tubes
      • Pressure Vessels
      • Storage Tanks
      • Ship Hulls
      • Containers
      • Home Oil Tanks
      • Pipes
      • Steam Lines
      • Compressors
      • Shafts

    • Size: 5" (127 mm) (L) x 3" (76.2 mm) (W) x 1.25" (31.75 mm) (H)
    • Weight: 8 OZ (0.23 kg)
    • Thickness range: 0.020 - 20 inches (.50 mm - 508 mm) in steel, depending on material, temperature and transducer selection
    • Material Velocity Calibration Range: 0.0200 - 0.7362 in/uS (0.508 - 18.699 mm/uS)
    • Temperature: Gage Operating: -4° F to 122° F (-20° C to 50° C) High temperature transducers available for material temperatures from -5° F to 950° F (-20.5° C to 510° C)
    • Battery life: Up to 50 hours (20 hours with backlight on)
    • Battery type: 2 "AA" Alkaline
    • Display: 128 X 64 Graphics LCD monochrome, sunlight readable
    • Information displays: Loss of signal (LOS), min, max, large reading while displaying min at the same time, velocity, zero, calibration, units, freeze, unfreeze, % battery life remaining, gain - low, std, high, echo to echo symbol
    • Resolution: 0.001" (0.01 mm), 0.01" (0.1mm) user selectable
    • Probe recognition: Via a pick list from a menu
    • Delay line auto zero measurement: Auto at power up with listed numeric value. Ideal for correcting delay line wear/curvature and for transducer acoustic drift at elevated temperatures
    • Package: IP54 rated Custom, splash-proof, high impact plastic with illuminating rubber keypad for go/no-go testing
    • Bandwidth: 0.5-20 MHz (-3dB)
    • Units: English/Metric/Microseconds
    • Gain: Low, Standard and High for varying test conditions (for gages without a waveform) or 1 dB steps from 20-90 dB or Automatic Gain Control (AGC) for gages with a waveform
    • Fast Min/Max Mode: Simultaneously displays minimum or maximum and actual thickness value at 20 measurements per second
    • Differential Mode: Displays the difference from the actual thickness measurement in absolute or percentage of a user entered reference value
    • Alarms: Minimum/Maximum depth, vibrates, beeps and display flashes as well as keypad illumination
    • Illuminating keypad: F1 = Red, F2 = Yellow and F3 = Green for easy go/no-go testing
    • Ergonomics: User selectable lefty or rightly display changes via keypad
    • Backlight: Light Emitting Diode, On/Off or Auto On based on valid readings or last key press
    • Shut off: Auto, user programmable time out (1-31 minutes), after no reading/key press or never shut off
    • Protective pouch: Custom molded pouch with wrist strap and belt clip (Optional, standard on DLW and DL gages)
    • Transport case: Hard Plastic with high density molded foam cut out for gage and most accessories
    • Please feel free to contact for detailed specifications, accessories, software and options.
