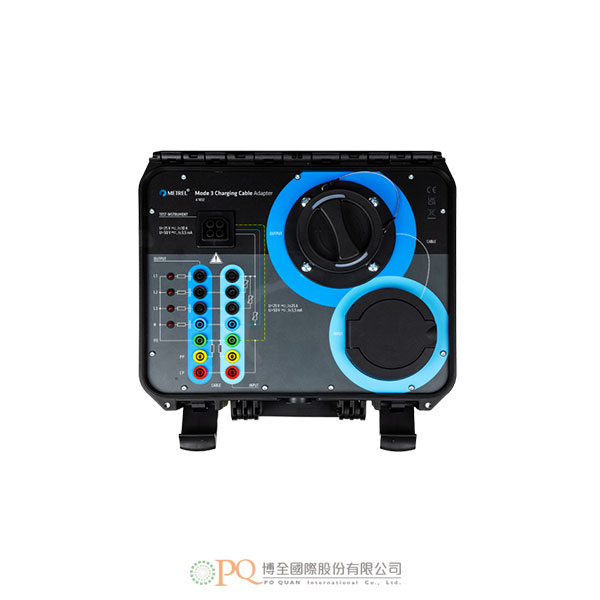

A1832 - 用於驗證 MODE 3 充電電纜功能的轉接器

A 1832 模式 3 充電電纜轉接器用於對帶有 2 型連接器的模式 3 電動汽車充電電纜以及支援的 METREL 或第三方測試儀進行電氣安全測試。如果與整合在新型多功能測試儀中的 Metrel AUTOSEQUENCE® 一起使用，只需按一下按鈕，即可對 EV 充電電纜進行全面測試（包括功能測試）。可以使用MESM軟體創建專業報告。

測量功能 2 型連接器，可連接模式 3 EV 充電電纜; 用於連接測試儀器測試引線的Banana插座輸出; 用於指示相導體連續性的 LED 指示燈（L1、L2、L3、N）; 用於連接測試儀器的測試輸入，允許執行 AutoSequences®; EV CABLES AUTO SEQUENCE® 支援; MESM 報告創建 ;

• -L1 > L1
• L2 > L2
• L3 > L3
• N > N
• PE > PE
• CP > CP
• PP電阻的阻值 (輸入)
• PP 電阻的阻值 (輸出)
• 使用 LED 快速檢查 L1、L2、L3、N 導體的連續性 (透過使用次漏電測試)
• 相線對地的絕緣電阻

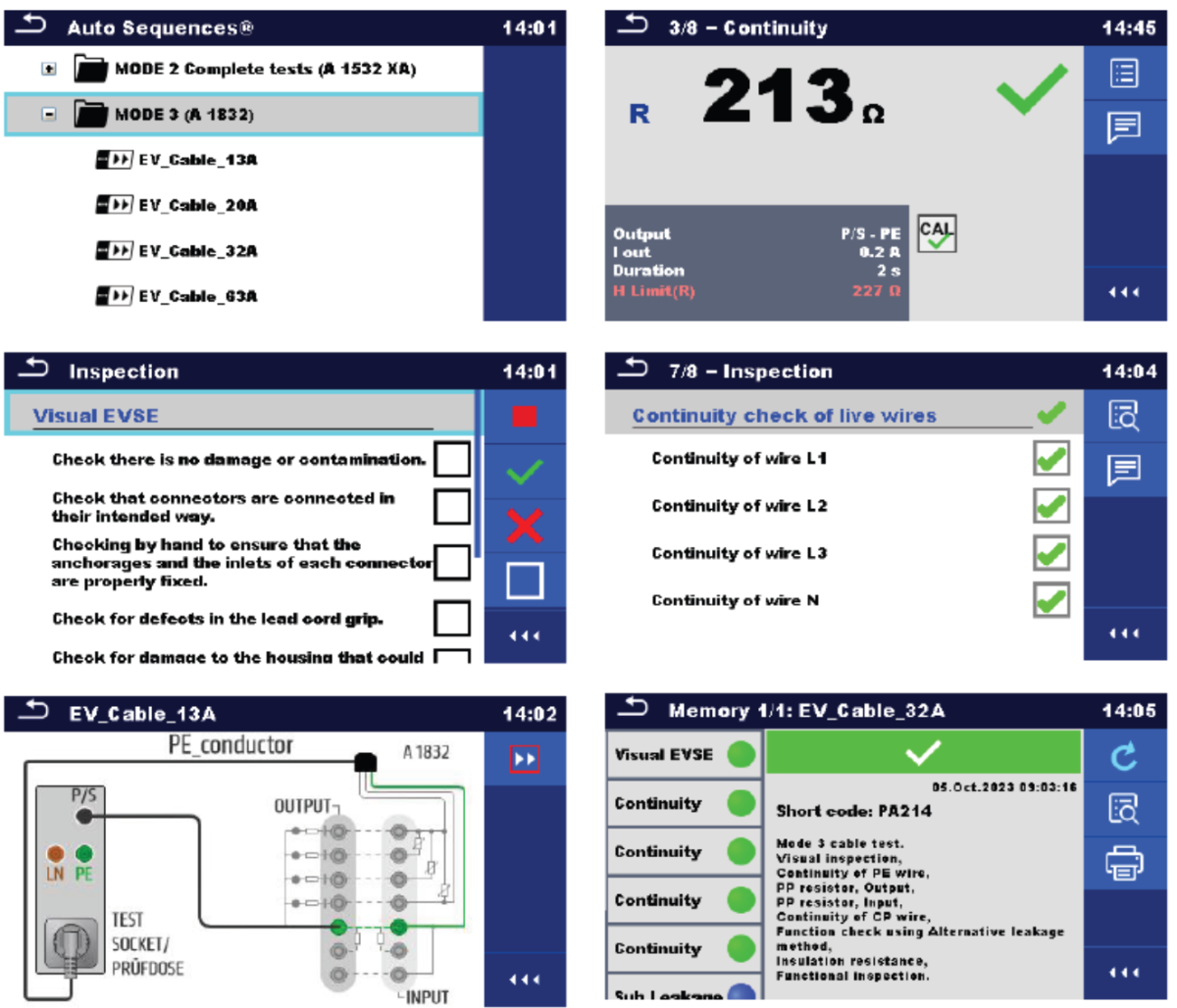

自動順序範例



The A 1832 Mode 3 Charging cable adapter is used for electrical safety testing of Mode 3 EV charging cables with Type 2 connectors together with supported METREL or third-party testers. If used together with Metrel AUTOSEQUENCES®, integrated in the newer multifunctional testers, the EV charging cable can be comprehensively tested (including functionally) with a push of a button. It is possible to create a professional report using MESM software.

Measuring functions Type 2 connectors enabling connection of Mode 3 EV charging cable; Banana sockets outputs for connection to a test instruments test leads; LED indicators for indication of continuity of phase conductors (L1, L2, L3, N); Test input for connection of test instrument, enabling execution of AutoSequences®; EV CABLES AUTO SEQUENCE® support; MESM report creation.

自動順序範例
