電池容量 / 放電測試儀 BLU-A 系列

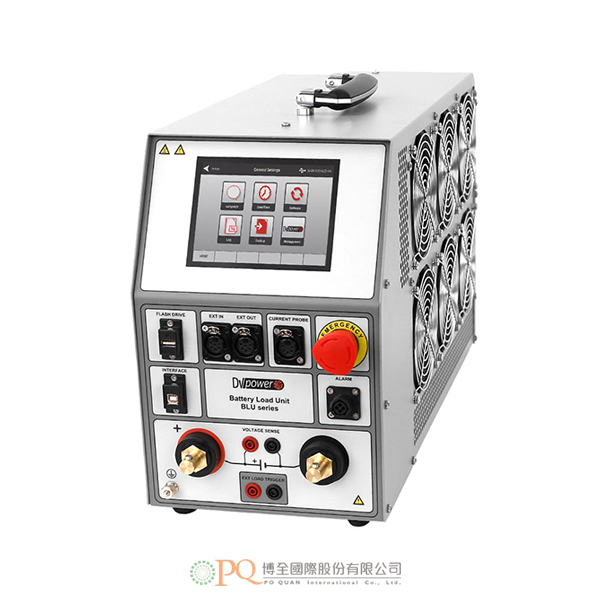

電池容量測試用於評估電池的健康狀況。DV Power 的電池負載單元 BLU-A 是一款可攜、強大且輕便的電池容量測量解決方案。

它適用於任何類型的電池組，如鉛酸電池、鋰離子電池、鎳鎘電池等，支援最高 500 V 的電池電壓。

作為特殊功能，BLU100L 型號可對單個鋰離子電池進行容量測試。

此外，當與零電壓放電模組 ZVD80 結合使用時，BLU-A 可實現電池完全放電至 0 V，放電電流最高可達 60 A，這是電池回收前所需的條件。

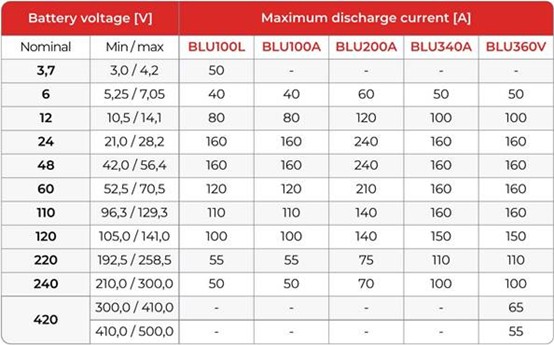

BLU-A 型號在各種電池電壓下的最大放電電流概述見下表。

容量測試以準確且方便使用的方式進行。此外，該測試符合電池測試標準：IEEE 450-2010、IEEE 1188-2005、IEEE 1106-2015、IEC 60896-11/22 及其它相關標準。

電池負載單元 BLU-A 允許設置高達 240 A 的放電電流，解析度為 0.1 A。此外，如果需要更高的電流，可以將 BLU-A 單元並聯，或使用額外的 BXL 負載單元。

該儀器在市場上擁有最佳的功率/重量比。BLU-A 型號起價為 12,8 kg / 28.2 lbs，可提供高達 28,4 kW的功率。

使用者可以選擇三種放電模式：

• 恒定电流
• 恒定功率
• 恒定电阻

此外，還可以使用使用者可選的放電曲線模擬不同的電池工作週期。

該儀器在容量測試過程中即時監測放電參數。4.3 英寸觸控螢幕顯示在整個測試過程中顯示電池電壓、電流、經過時間和容量。

此外，BLU 電池負載單元可與   DV-B Win 軟體配合使用。因此，用戶可以查看關鍵參數的詳細數值和圖形顯示，並可以創建各種格式的報告。

使用BLU-A進行測試無需將電池與測試設備斷開連接。

電池容量測試影片

The battery capacity test is performed to determine the health of a battery. DV Power’s battery load unit BLU-A is a portable, powerful, and lightweight solution for battery capacity measurement. It is applicable to any battery string such as lead-acid, Li-Ion, Ni-Cd, etc., with up to 500 V battery voltage. As a special feature, the BLU100L model enables the capacity testing of a single Li-Ion cell. Additionally, when combined with Zero Voltage Discharge Module ZVD80, BLU-A enables full battery discharge down to 0 V with up to 60 A, required before battery recycling.

An overview of the maximum discharge current for BLU-A models for various battery voltage levels can be found in the table below.

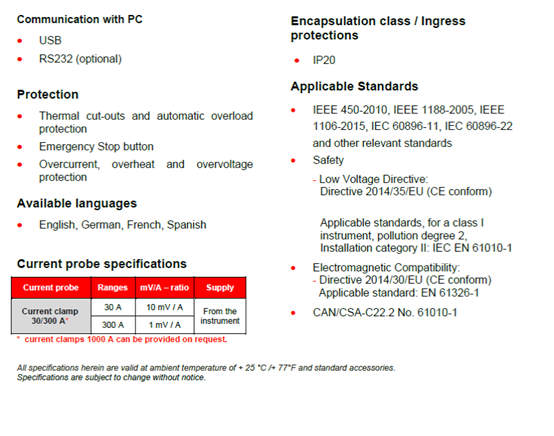

The capacity test is performed in an accurate and user-friendly way. Also, it is in accordance with battery testing standards: IEEE 450-2010, IEEE 1188-2005, IEEE 1106-2015, IEC 60896-11/22, and other relevant standards.

Battery load unit BLU-A enables setting discharge currents up to 240 A, with a resolution 0,1 A. Furthermore, if higher currents are required, BLU-A units can be connected in parallel, or additional BXL load units can be used.

The instrument offers the best power-to-weight ratio in the market.  BLU-A models start from 12,8 kg / 28.2 lbs and deliver up to 28,4 kW of power.

The user can select three discharge modes:

• Constant current,
• Constant power,
• Constant resistance.

Additionally, different battery duty cycles can be simulated using user-selectable discharge profiles.

The instrument monitors discharge parameters in real time during the capacity test. A 4.3-inch touch screen display shows battery voltage, current, elapsed time, and capacity during the entire test. Also, the BLU battery load unit can be used with DV-B Win software. As a result of that, a user can see a detailed numerical and graphical presentation of key parameters and can create reports in various formats.

Testing with BLU-A doesn’t require disconnection of the battery from the testing equipment.
