外部雙恒電位模組

外接式雙恒電位模組是一個附加模組，可讓第二個工作電極 (WE2) 相對於 RE 或 WE1 ，具有可編程的電位偏移。它適用於具有 DB15 週邊連接埠和 ±10 V 輸出電壓的儀器和模組。

特點 :

• 可增加第二個工作電極的外部模組。
• 可使用相對於 RE 或 WE1 的偏移電位。

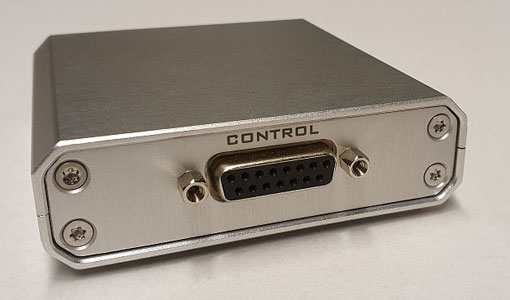

• 相容於具備 DB15 周邊連接埠的 Ivium 儀器。
• 外加偏移電位範圍 ±2.0 V。
• 最大電流 ±30 mA。

產品說明

外接式雙恒電位模組是一個附加模組，可讓第二個工作電極 (WE2) 相對於 RE 或 WE1 ，具有可編程的電位偏移。它適用於具有 DB15 週邊連接埠和 ±10 V 輸出電壓的儀器和模組。
它適用於各種應用，包括旋轉環盤電極 (RRDE) 量測。其數據與主通道同時記錄，並且可以使用次軸在同一圖中表示，也可以在單獨的圖中表示。最大掃描速率或最小間隔時間與主通道相同。。

特定參數：

•  2 種配置 :
  • 「標準」： WE2 處於固定電位 w.r.t. RE。
  • 「掃描」： WE2 與主 WE 相對於固定偏移電位。

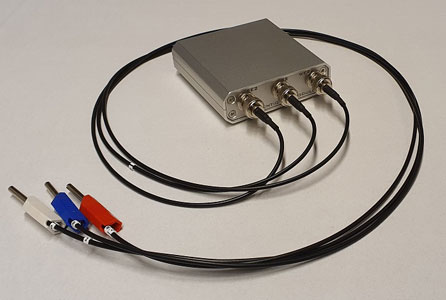

•  WE2 有自己的 RE2 和 S2 香蕉接頭。
•  外加偏移電位範圍 ±2.0 V。
•  外加電位解析度 0.0625 mV。
•  相容電壓 ±2.0 V w.r.t. 主要 WE 。
•  最大電流 ±30 mA。
•  電流範圍 10 nA 至 10 mA（或增加後增益範圍）。
•  與主 WE1 同時進行資料擷取，最大 300 kHz。
•  電流範圍 10 nA 至 10 mA（或增加後增益範圍）。
•  與主 WE1 同時進行資料擷取，最大 300 kHz。

Product description
The external bipotentiostat module is an add-on module that enables a second working electrode (WE2) with programmable potential offset with respect to the RE or WE1. It is suitable for instruments and modules which have the DB15 peripheral port and ±10 V output voltage.
It is used for various applications, including rotating ring disc electrode (RRDE) measurements. It can also be used with a single potentiostat to perform Devanathan measurements. The bipotentiostat is fully integrated in the potentiostatic Sweep and Transient methods. Its data is recorded simultaneously with the primary channel and can be represented in the same plot using a secondary axis, or in a separate plot. The maximum scan rate or minimum interval times are the same as for the primary channel.

Specific parameters:

• 2 configurations
  • “standard”: WE2 at a fixed potential w.r.t. RE
  • “scanning”: WE2 at a fixed offset potential w.r.t. the primary WE

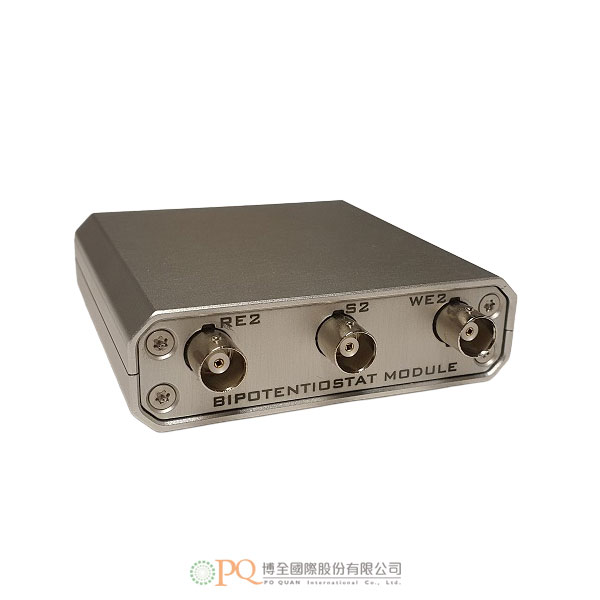

• WE2 has its own RE2 and S2 banana connectors
• Applied offset potential range ±2.0 V
• Applied potential resolution 0.0625 mV
• Compliance voltage ±2.0 V w.r.t. primary WE
• Maximum current ±30 mA
• Current ranges 10 nA to 10 mA (or with added post-gained ranges)
• Data acquisition simultaneously with primary WE1, 300 kHz max.
• Note that the use of the external bipotentiostat module blocks the Yin, all digital outputs, and all analog outputs on the peripheral port.
