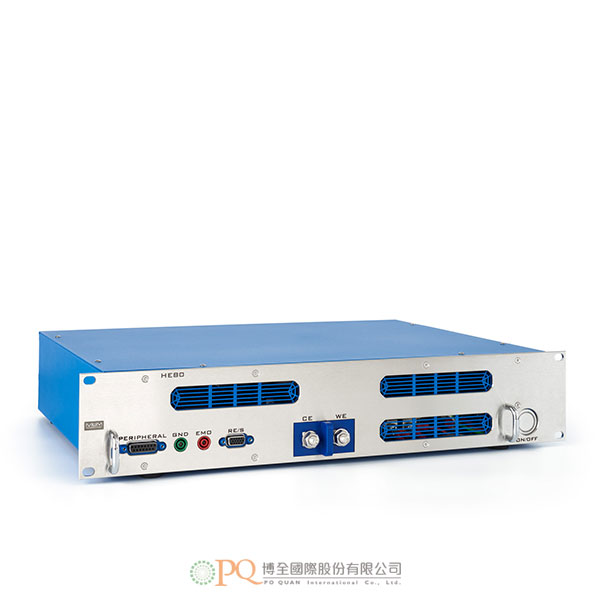

大電流恒電位/恒電流儀

HE80是一台整合FRA/EIS的電解工作站。 擁有+0.5至+20V的電壓範圍和0至+80A的電流範圍，並且在設計時特別考慮了電解槽/氫氣生成、電池充電和電沉積。

產品描述
電解器
HE80 是一款整合 FRA/EIS 的恒電位儀。具有單一象限與四象限兩款機型，其電壓範圍為 +0.5 至 +20V，電流範圍為 0 至 +80A，專門為電解器/氫氣生成、電池充電和電沉積而設計。

主要規格

• 掃描範圍：+0.5 ~ +20V / 0 ~ +80A。
• 4 電極連接：WE/CE 採用 M8 螺絲端子，RE/S 採用 4mm 香蕉插頭。
• 最大取樣率:300,000 points/s。
• 尺寸:44 x 37 x 8.8cm。
• 重量:15kg。

硬體

• 即時數據最高可達500 pnts/s。最高可擷取300,000 pnts/s的數據，並儲存於儀器記憶體中（1M 樣本數據緩衝區）。
• 最小間隔時間 : 3.33μs（0.125μs解析度）。

電化學技術和方法：

• 迴圈伏安和線性掃描：電流平均法、動電流線性掃描法、歐姆降校正、可同時記錄外部輸入的信號、多種常規分析功能（腐蝕速率和Tafel分析等）、掃描速率1μV/s~10,000V/s。
• 計時電流和計時電位：可設置1~255個不同的電位/電流脈衝、標準配置取樣間隔最小為10μs，歐姆降校正、可同時記錄外部輸入信號、可進行多達65535次循環測量。
• 混合模式：可將電位階躍、電流階躍、電位掃描、電流掃描、開路電位OCP任意組合，可以定義多達255個步驟。 施加以上直流信號的同時還可以測量體系的交流阻抗（如電池內阻）。
• 電化學雜訊：測量方法由兩個完全相同工作電極和一個參比電極構成的體系來完成，ECN模組硬體已經內置於標準配置儀器之內，可同時記錄電位雜訊和電流雜訊。
• 交流阻抗：可進行恆電位頻率掃描、恆電流頻率掃描、動電位頻率掃描、動電流頻率掃描等多種電化學交流阻抗EIS測量方法，可得到Bode圖、Nyquist圖、微分電容曲線、Mott-Schottky肖特基曲線等多種曲線圖。

Electrolyser
The HE80 is a single-quadrant potentiostat with integrated FRA/EIS. It is a unipolar device capable of +0.5 to +20V, and 0 to +80A, and has been specifically designed with electrolysers/hydrogen generation, battery charging, and electrodeposition in mind.

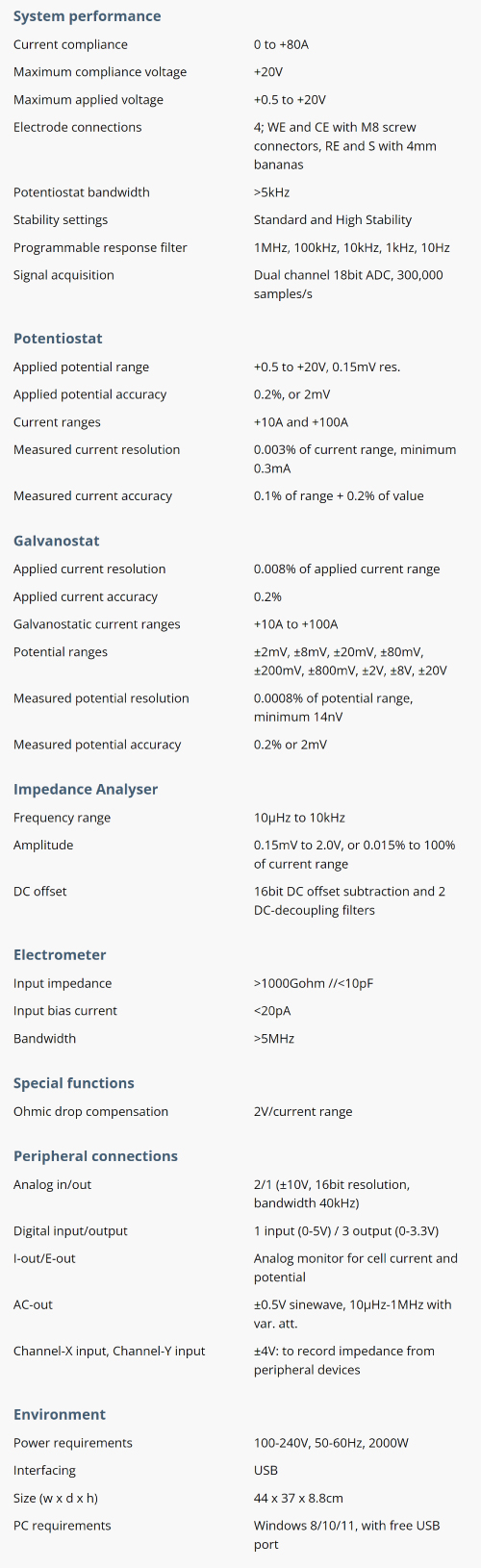

Key specifications

• Scan range: +0.5 to +20V/0 to +80A
• 4 Electrode connection: WE/CE by M8 screw terminals, RE/S by 4mm bananas
• Max. acquisition rate: 300,000 points/s
• Size: 44 x 37 x 8.8cm
• Weight: 15kg

Hardware
Real time data up to 500 pnts/s. Acquisition up to 300,000 pnts/s is stored in instrument memory (1M sample data buffer)
Minimum interval time: 3.33µs (0.125µs resolution)
Software:
The HE80 is controlled via Ivium’s own IviumSoft. This versatile, yet intuitive software package allows instrument control, data management and analysis, etc. IviumSoft can also interface with and be controlled from LabVIEWTM, C++, Delphi, etc. A full suite of IviumSoft is included with each instrument as standard.
