經濟型變壓器線上油中氣體|濕氣監測器

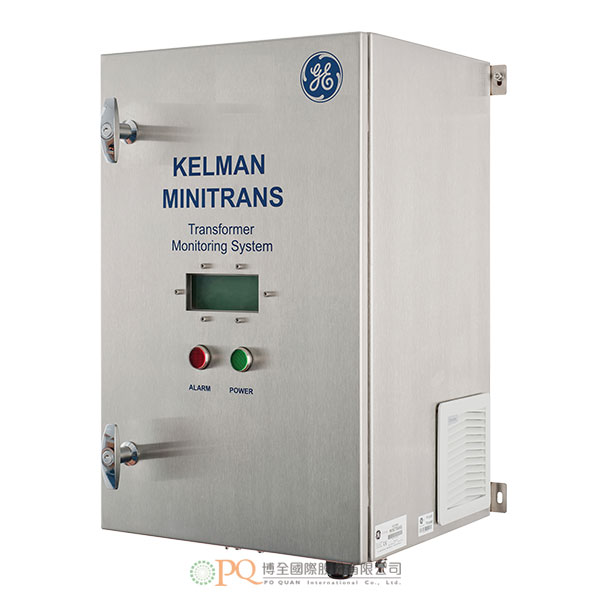

GE Transformer Cost-effective On-line Multi-gas DGA & Moisture Monitoring Device 型號：Kelman MINITRANS

採用與高度成功的TRANSFIX機型相同的核心技術，MINITRANS為較低成本的入門選擇，可監測3種重要氣體：氫H₂、乙炔C₂H₂、一氧化碳CO（ppm）及油中水分（% RH及ppm）。
直接簡單的安裝程序。
每小時1次的取樣，提供即時的DGA分析結果。
警報可於近端或遠端使用Perception軟體設定或變更。
應用：中/大型變壓器；低/中級風險及/或故障後果；配電/輸電/工業變壓器；非連續式的氣體位準，適合入門級的診斷。

加入洽詢

產品特點產品規格 Features Specifications

- 監測油中3種溶解氣體與濕氣：3種氣體（氫H₂、乙炔C₂H₂、一氧化碳CO）及水分H₂O。
- 直接簡單的安裝程序。
- 每小時1次的取樣，提供即時的DGA分析結果。
- 通訊選購：廣泛的多種近端與遠端通訊選購。
- 警報設定：精密的可程式警報系統。
- 加速的取樣率：當氣體濃度超過注意或警告設定時，自動增加取樣率。
- 最低限度的維護：減少使用者的成本與不便。
- 優點：
  - 在變壓器問題發生初期即偵測出來，能最大限度地減少昂貴的意外停機與設備故障。
  - 從結果指示故障類型。
  - 採用光聲光譜偵測技術，無需昂貴的耗材/校正氣體。
- 應用：
  - 中、大型變壓器。
  - 低/中級風險及/或故障後果。
  - 配電、輸電及工業變壓器。
  - 非連續式的氣體位準，適合入門級的診斷。
- 系統介紹：
  - GE Kelman MINITRANS為一款低成本非連續式多種氣體DGA變壓器監測裝置。
  - 採用與高度成功的TRANSFIX機型相同的核心技術，MINITRANS為較低成本的替代選擇，可監測3種重要氣體：氫H₂、乙炔C₂H₂、一氧化碳CO（ppm）及油中水分（% RH及ppm）。
  - 測量這些氣體，可讓使用者發現廣泛的發展中的問題，包括電弧。
- Perception軟體：
  - 可提供關於變壓器狀態與總體設備群風險的重要洞察。
  - Perception Fleet的特點是資料趨勢、狀態診斷、客製化的總覽報告、電視牆面圖形化檢視、警報通知與查看資料。
  - Perception Fleet排名演算法則中採用的智慧型及基於標準的邏輯，提供一個簡單而又概要的變壓器狀態與風險總覽。
  - 客製化的資料匯入匯出功能，加強了Percption軟體的協同工作性，而電子郵件通知功能，可以確保在萬一變壓器狀態有異時，能使適合的人員接收到關鍵的資料。
- 測量：
  - 範圍（偵測下限 - 偵測上限）：
    - 氫氣（H₂）：5 - 5,000 ppm。
    - 一氧化碳（CO）：10 - 50,000 ppm。
    - 乙炔（C₂H₂）：3 - 50,000 ppm。
    - 水分（H₂O）：0 – 100 % RS（以ppm表示）。
  - 精度：±10%或±偵測下限（取其較大者）。
- 取樣頻率：可調整為每小時1次到每4週1次。
- 通訊：
  - 2個分開的通道，用於遠端通訊及近端USB連接。
  - 支援的通訊協定包括Modbus、Modbus/TCP、DNP3.0、IEC 61850。
  - 提供透過RS232、RS485、乙太網路、光纖、PSTN及GSM/GPRS行動通訊數據機進行通訊的模組。
- 警報：
  - 2個日光下可見的前面板LED燈（紅色及綠色）。
  - 所有警報皆可於近端或遠端使用Perception軟體設定或變更。
  - 提供6個警報設定畫面或條件，可依3種氣體的位準和水分、及每種氣體的變動率進行設定。
  - 每個警報設定畫面，可啟動警報電驛或傳送SMS簡訊（假如有安裝選購的行動通訊數據機）。
  - 單相警報電驛：提供常開與常閉、1A@250Vac、200mA@125Vdc、150mA@300Vdc、1A@30Vdc。
  - 可使用注意模式與警告模式來增加取樣頻率。
  - 每個畫面的警報結果與其它電路及警報設定畫面無關。
- 操作環境：
  - 操作溫度：
    - 使用AC電源機型：-35°C～+55°C。
    - 使用AC/DC電源機型：-17°C～+55°C。
  - 操作濕度：0～95% RH，無凝露。
  - 在閥門的油溫：-10°C～+100°C。
- 機箱防護等級：IP55認證，304不锈鋼（可選購316L）。　
- 體積：600mm x 380mm x 350mm。
- 安裝後的重量：31kg，裝運重量：49kg。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- DGA & Humidity – Three fault gases (Hydrogen, Acetylene and Carbon Monoxide) plus moisture.
- Easy Installation – Simple, straight forward procedures.
- Hourly Sampling – Real-time DGA results down to once per hour.
- Communication Options – Extensive local and remote communications options.
- Alarm Settings – Sophisticated programmable alarm system.
- Acceleration of sampling rate – automatic increase in sampling rates if gas concentrations exceed caution or alarm settings.
- Minimal Maintenance – Reduces expense and inconvenience for user.
- Benefits:
  - Transformer faults detected in their infancy, minimizing costly unplanned outages and equipment failure.
  - Type of fault may be indicated from results.
  - Photo Acoustic Technology – no costly consumables/calibration gases required.
- Applications:
  - Medium and large sized transformers.
  - Low/medium risk and/or consequence of failure.
  - Distribution, Transmission and industrial transformers.
  - Discrete level of gases for entry level diagnostics.
- System Overview:
  - The MINITRANS is a low-cost on-line discrete multi-gas DGA transformer monitoring unit.
  - Based on the same core technology as the highly successful TRANSFIX, the MINITRANS is a lower cost alternative, monitoring three key gases: Hydrogen, Acetylene and Carbon Monoxide (in ppm) plus moisture in oil (%RH & ppm). The measurement of these gases allows the user to detect a wide range of developing faults including arcing.
  - Perception Fleet Software:
  - Providing critical insight on your transformers condition and overall fleet risk.
  - Perception Fleet features data trending, condition diagnostics, customizable overview reports, wallboard fleet visualization, alarm notification and visualization.
  - The smart and standards based logic used in Perceptions Fleet ranking algorithms deliver a simplified yet concise overview of your transformers condition and risk.
  - The customizable data import and export facility enhances Perceptions interoperability and the expert email notifications ensures the right person receives critical data should a transformers condition change.
- Measurements:
  - Range (LDL - UDL)
    - Hydrogen (H₂): 5 - 5,000 ppm
    - Carbon Monoxide (CO): 10 - 50,000 ppm
    - Acetylene (C₂H₂): 3 - 50,000 ppm
    - Moisture (H₂0): 0 - 100% RS (given in ppm)
  - Accuracy: ±10% or ±LDL (whichever is greater)
- Sampling Frequency Variable - once per hour to once every 4 weeks
- Communication:
  - Two separate channels for remote communications, local USB connection and Ethernet connection
  - Communications protocols supported include MODBUS®, MODBUS/TCP, DNP3.0, IEC®61850
  - Modules available for communication via RS232, RS485, Ethernet, Fiber Optic, PSTN and cellular GSM/GPRS modems
- Alarms:
  - Two sunlight visible front panel LED arrays (Red & Green)
  - All alarms can be set or changed locally or remotely using Perception software
  - Six alarm setting screens or scenarios are available, which can set alarms based on the level of the three gasses/moisture, and rates of change for each gas
  - Each alarm setting screen can activate the alarm relays or send an SMS message if equipped with the optional cellular modem
  - Single Phase Alarm Relays: NO and NC provided: 1A@250Vac, 200mA@125Vdc, 150mA@300Vdc, 1A@30Vdc
  - Caution and alarm modes can be used to increase sampling frequency
  - The alarm results of each screen are independent of the other circuits and alarm setting screens
- Environment:
  - Operating Ambient Temperature
    - AC version: -35°C to +55°C
    - AC/DC version: -17°C to +55°C
  - Operating Ambient Humidity: 0-95% RH, non-condensing
  - Oil Temperature at valve: -10°C to +100°C
- Enclosure: IP55 certified, 304 Stainless Steel (316L option)
- Mechanical: 600mm x 380mm x 350mm
- Installed weight 31Kg, shipping weight 49Kg
- Please feel free to contact for detailed specifications, accessories, software and options.
