攜行式變壓器油中氣體|濕氣分析儀

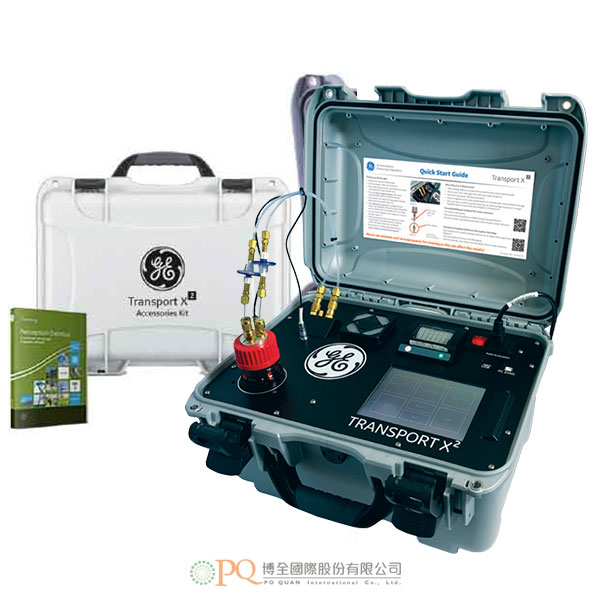

GE Portable Onsite Transformer DGA and Moisture in Oil Analyzer 型號:Kelman Transport X2
  • 僅重不到9kg、完全便攜式、設計強固(關閉上蓋時IP67);無需校正或載流氣體耗材,可自動的現場操作。
  • 可測量油中7種故障氣體(氫H₂、一氧化碳CO、二氧化碳CO₂、甲烷CH₄、乙炔C₂H₂、乙烷C₂H₆、乙烯C₂H₄)與水分;可於30分鐘內,提供快速的診斷結果。
  • 配備憑直觀即可操作的6.5吋彩色觸控LCD螢幕、提供按步就班的操作說明及具有隨插即用的連接性。
  • 適用於礦物絶緣油及較新的天然與合成酯類油。
  • 能更有效率地反應警報、跳脫事件,並輔助現場決策的制訂。
  • 是搭配GE線上油中單種氣體DGA監測器系列使用的理想選擇,可加強對變壓器的診斷能力。
  • 應用:重要的工業變壓器、配電變壓器、布氏電驛(Buchholz)氣體、分接頭切換器油箱、儀器變壓器、充油型斷路器。
    • 完全便攜式:
      • 測量油中7種故障氣體(氫H₂、一氧化碳CO、二氧化碳CO₂、甲烷CH₄、乙炔C₂H₂、乙烷C₂H₆、乙烯C₂H₄)與水分。
      • 無需校正或載流氣體耗材,可自動的現場操作。
      • 設計強固耐用,關閉上蓋時,機箱防護等級為IP67。
      • 重量小於9kg。
    • 經現場操作驗證的技術:
      • 憑藉數十年DGA經驗,採用先進的第4代光聲光譜氣體測量技術。
      • 秉持GE高品質標準設計製造。
      • 適用於礦物油及酯類油。
      • 標準提供5年保固。
    • 憑直觀即可操作的介面:
      • 圖形式觸控螢幕操作介面。
      • 直觀的螢幕按步就班的操作說明。
      • 可無縫整合Perception軟體。
      • 可使用標準USB 2.0隨身碟“隨插即用”下載測量資料及記錄檔。
    • 內建診斷方法:
      • 內建國際公認的DGA診斷軟體工具。
      • 彩色圖形顯示,方便檢視。
      • 儲存容量:超過20,000個測量記錄。
      • 可將資料上傳到Perception套裝軟體,更進一步診斷。
    • 主要優點:
      • 測量油中7種故障氣體(氫H₂、一氧化碳CO、二氧化碳CO₂、甲烷CH₄、乙炔C₂H₂、乙烷C₂H₆、乙烯C₂H₄)與水分。
      • 可於不到30分鐘,提供快速的診斷結果。
      • 憑直觀即可操作的觸控螢幕介面、按步就班的操作說明及隨插即用的連接性。
      • 適用於礦物絶緣油及較新的天然與合成酯類油。
      • 能讓操作者更有效率地反應警報、跳脫事件,並輔助現場決策的制訂。
      • 是搭配GE線上油中單種氣體DGA監測器系列使用的理想選擇,可加強對變壓器的診斷能力。
    • 應用:
      • 重要的工業變壓器。
      • 配電變壓器。
      • 布氏電驛(Buchholz)氣體。
      • 分接頭切換器油箱。
      • 儀器變壓器。
      • 充油型斷路器。
    • 測量範圍(偵測下限~偵測上限):
      • 氫(H₂): 5 - 5,000 ppm。
      • 一氧化碳(CO):2 - 50,000 ppm。
      • 二氧化碳(CO₂):40 - 50,000 ppm。
      • 甲烷(CH₄):2 - 50,000 ppm。
      • 乙炔(C₂H₂):0.5 - 50,000 ppm。
      • 乙烷(C₂H₆):2 - 50,000 ppm。
      • 乙烯(C₂H₄):2 - 50,000 ppm。
      • 測量精度:±5%或±偵測下限,取其較大者。
      • 水分(H₂O):0~100% RH。
      • 油中水分精度:±3%。
    • 特點:
      • 6.5吋彩色電阻式觸控LCD顯示幕。
      • 解析度:640 x 480像素。
      • 電腦介面:USB。
      • 測量資料下載:USB2.0隨身碟;直接透過軟體同步(Perception Sync)。
      • 讀取登錄檔:USB2.0隨身碟及Perception。
      • 輸出CSV檔案格式及螢幕畫面。
      • 列印:2吋感熱式印表機。
      • 內建診斷法:Duval三角診斷法、Rogers比值法、主要氣體分析法及Japanese ETRA。
    • 操作環境:
      • 操作溫度:5~+50°C。
      • 操作壓力:760 - 1040 mbar。
    • 電源:115 - 230Vac,50/60Hz,40W。
    • 機箱防護等級:IP67(關閉時);IP20(操作時)。
    • 油樣容量:50ml。
    • 氣樣容量:5ml(Buchholz氣體)。
    • 體積:363 mm x 282 mm x 120 mm。
    • 重量:9kg。
    • 詳細規格、選購、配件及軟體,歡迎洽詢。
    • Key Benefits:
      • Measurement of seven diagnostic gases and moisture content in the oil
      • Fast diagnostics in less than 30 minutes
      • Intuitive touchscreen interface with step-by-step instructions and Plug and Play connectivity
      • Compatible with mineral insulating oils and newer ester-based fluids (natural and synthetic)
      • Enables operators to effectively respond to alarms, trip events and supports on-site field decision making
      • Ideal companion to GE’s range of single gas online DGA monitors for adding transformer diagnostics
    • Fully Portable:
      • Standalone DGA field instrument capable of measuring seven diagnostic gases and moisture
      • Calibration and consumable gas free design for autonomous field operation
      • Robust design with IP67 rating when closed
      • Unit weighs less than 9 kg
    • Field Proven Technology:
      • Advanced PAS technology (4th generation) underpinned by decades of DGA experience
      • Designed and built to GE’s high quality standards
      • Supports mineral oil and ester fluids
      • 5 year warranty as standard
    • Intuitive Operation:
      • Graphical touchscreen user interface
      • Intuitive onscreen step-by-step instructions
      • Seamless integration with Perception software
      • Plug and Play download of measurements and log files using standard USB 2.0 memory stick
    • Built-in Diagnostics:
      • Built-in internationally recognized DGA diagnostic software tools
      • Color graphical display to facilitate visualization
      • Storage capacity for >20,000 measurements
      • Further diagnostic capabilities through data upload to the Perception software suite
    • Applications:
      • Mission critical industrial transformers
      • Distribution transformers
      • Buchholz relay gas
      • Tap changer tanks
      • Instrument transformers
      • Oil filled circuit breakers
    • Measurement Range:
      • Hydrogen (H₂): 5 - 5,000 ppm
      • Carbon Monoxide (CO): 2 - 50,000 ppm
      • Carbon Dioxide (CO₂): 20 - 50,000 ppm
      • Methane (CH₄): 2 - 50,000 ppm
      • Acetylene (C₂H₂): 0.5 - 50,000 ppm
      • Ethane (C₂H₆) : 2 - 50,000 ppm
      • Ethylene (C₂H₄): 2 - 50,000 ppm
      • Measurement Accuracy: ±5% or ±LDL(whichever is greater)
      • Moisture (H₂O): 0-100% relative humidity
      • Moisture in Oil Accuracy: ±3%
    • FEATURES
      • LCD Size: 6.5 inch color touchscreen
      • LCD Type: Resistive touchscreen
      • Screen Resolution: 640 x 480
      • Computer interface: USB
      • Measurement Download: USB 2.0 Memory Stick, Direct Perception Sync
      • Logfile Retrieval: USB 2.0 Memory Stick and Perception
      • Output: CSV file format and Screen
      • Hardcopy: 2 inch thermal printer
      • Onboard Diagnostics: Duval’s triangle, Rogers’ ratio, Key Gas & Japanese ETRA
    • ENVIRONMENT
      • Operating Ambient Temperature: 5 – 50 °C (+41 to +122 °F)
      • Operating Pressure: 760 - 1040 millibar
      • Power Supply: 115 – 230 V AC 50/60 Hz; 40 W
      • Enclosure: IP67 (when closed), IP20 (when operating)
      • Oil Sample Volume: 50 ml (Oil)
      • Gas Sample Volume: 5 ml (Buchholz Gas)
      • Dimensions: 363 mm x 282 mm x 120 mm
      • Weight: 9 kg
    • Please feel free to contact for further detailed specifications.
