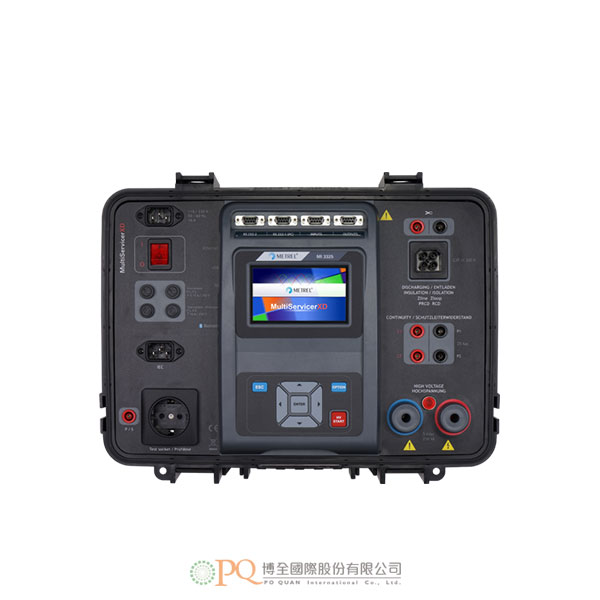

MI3325多功能安規測試儀

MI3325非常適合開關櫃、控制櫃、焊接設備安規測試。 是一款頂級、堅固、可靠、適合多種工業環境使用的安規綜合測試儀。
可滿足如下測試需求：

• 機械安全（符合IEC / EN 60204 Ed.6）
• 低壓開關設備和控制裝置安全性（符合IEC / EN 61439-1 Ed.2）
• 便攜式設備的安全性（符合VDE 0701-0702，AS / NZS 3760，操作規範）
• 弧焊設備的安全性（符合IEC / EN 60974-4 Ed.2）


根據IEC/EN60204標準進行機器安全測試，可測試交流供電電壓小於1000 V，頻率小於200 Hz或直流供電電壓小於500 V的電氣設備或電機部件。

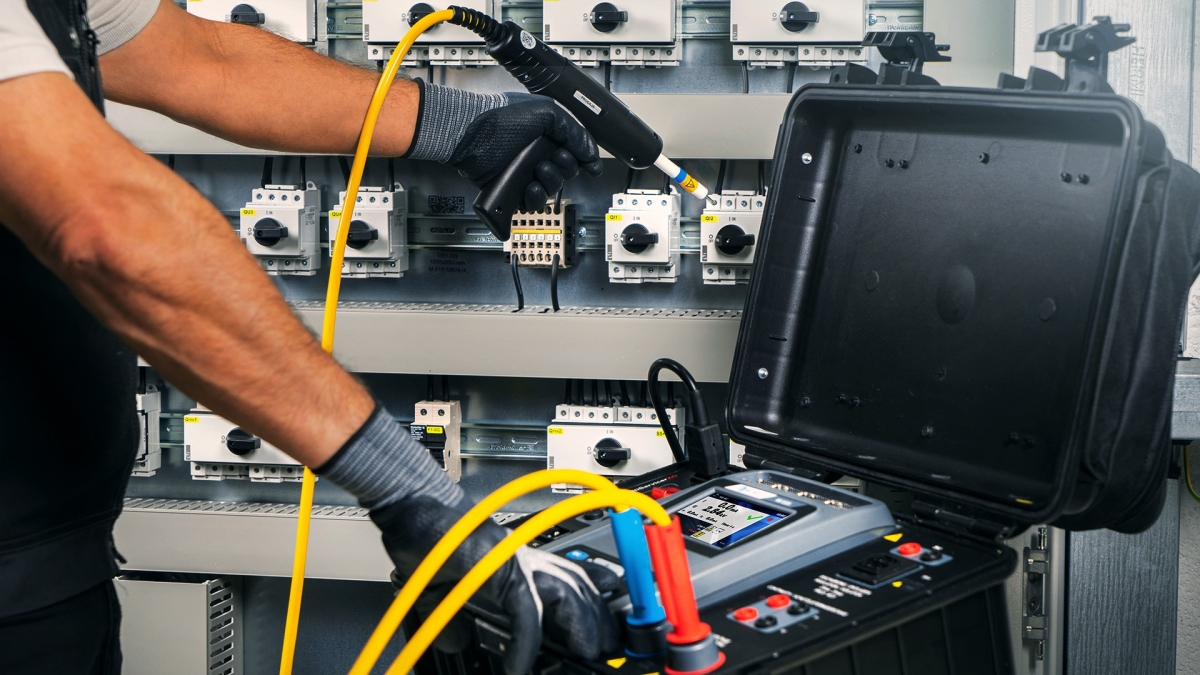

根據IEC/EN61439-1標準測試開關設備和控制裝置。開關櫃的保護電路是保護系統的重要組成部分，尤其是在採用中性保護、殘餘電流保護等保護措施時更是如此。 保護電路的有效性必須根據IEC/EN 61439-1進行驗證，這樣可防止開關設備和控制裝置元件發生故障（內部故障）; 防止由於外部電路（輸出電路）和元件（外部故障）的故障造成的後果。

選用三相轉接器用於測試三相供電的電氣設備。METRL提供了A 1322和A 1422兩種三相測試轉接器，用於測試三相供電的電氣設備，可以測試：三相洩漏測試、三相電源測試、三相極性測試、三相P-RCD測試。

根據IEC/EN 60974-4標準測試電弧/焊接設備。IEC 60974-4規定了定期檢查和維修后的測試程式，以確保電氣安全。 MI 3325與A 1422 三相適配器相配合，支援一些測試例如：保護導體電阻、一次焊接洩漏、焊接洩漏、焊接絕緣、空載電壓、目測和功能檢查。

定製的的視覺和功能檢查。由於進行PAT測試的技術人員和工程師還必須對滅火器、照明燈、煙霧感測器等不同類型的非電動設備進行檢查、報告和認證。 METREL（在MESM PC軟體中）實現了一種名為“自定義視覺和功能檢查”的特殊功能。 該功能使用戶能夠建立自訂的檢查清單，該列表可以上傳到檢測人員，然後用於專業認證 。

多用戶帳戶。MI3325允許創建多個用戶帳戶，以防止未經授權個人使用儀器。登錄的主要目的是確保由特定使用者執行的測量具有自己的簽名。這將啟用向後可追溯性和特定設備由登錄用戶測試的證明。使用者資訊是自動傳輸到PC軟體，並將其存檔。

自動順序測試功能 AUTO SEQUENCE。自動順序測試功能是公認的最具創新性的功能之一，結合彩色觸控螢幕和MESM軟體將這一功能提升到了一個全新的水準。使用者可以選擇預定義AUTOSEQUENCE®， 為特定應用而開發，符合IEC / EN 60204-1，IEC / EN 61439-1，IEC / EN 0701- 0702，IEC / EN 60974-4和電氣安裝安全專用程式。使用者還可以使用我們的自動序列編輯器創建自己的自定義序列。該工具可以創建包括註釋、電線圖、圖片和自定義視覺或功能檢查在內的序列。

多級記憶體管理員。先進的記憶體管理器為使用者提供了多種可能性：記憶體結構的第一級從工作區管理器開始，工作區管理器基本上是一個存儲不同專案的位置，稱為工作空間，從這裡開始，使用者可以開始創建自定義的多級結構，每個結構單元都有添加特殊參數的可能性。

支援多種讀寫設備。該儀器支援多種用於掃描/讀取和寫入的週邊設備，其中包括不同類型的印表機（可攜式、臺式、充電式、藍牙或有線）和不同類型的讀寫器（條形碼/QR掃描儀和NFC讀取器/寫入器） 。

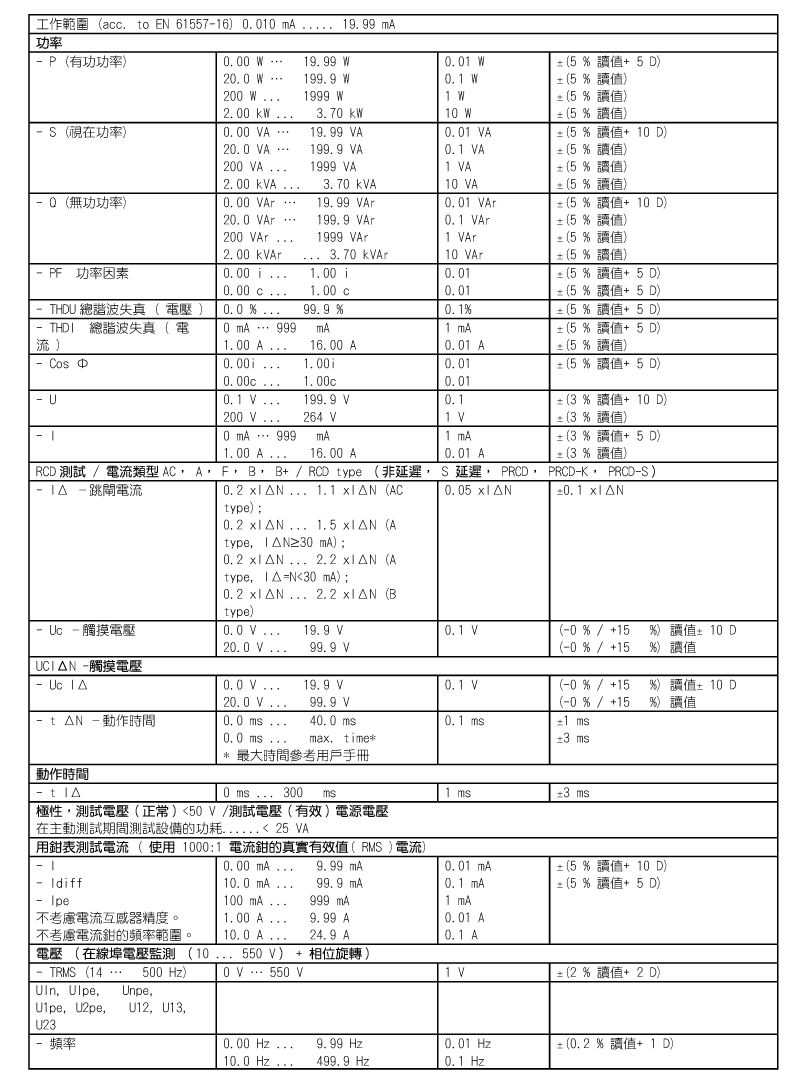

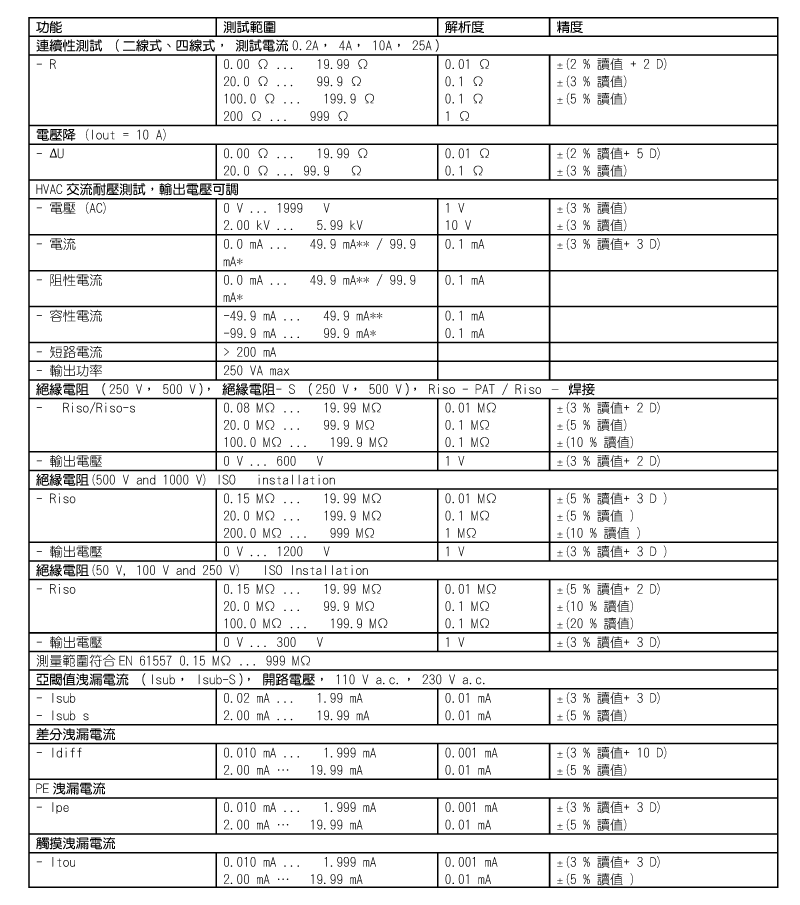

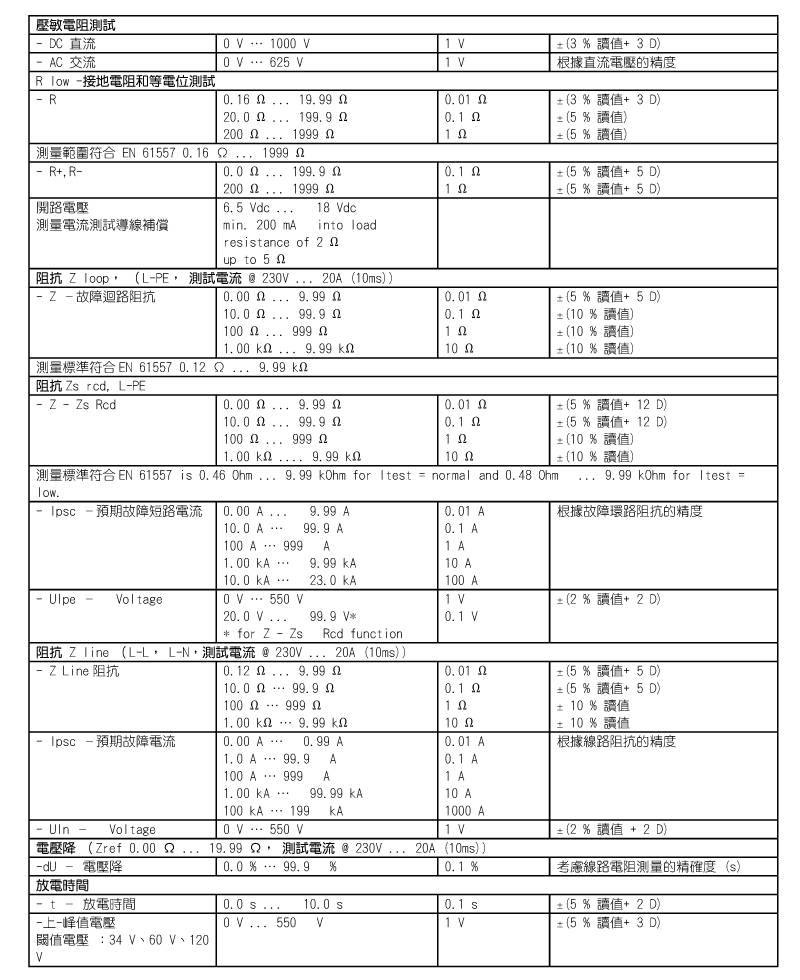

測量功能：

• 連續性測試（2線法和4線法）：測試電流0.2A，4A，10A，25A，（電壓降用10A測試）;
• 交流耐壓測試，測試電壓100V - 5000V可調，最大功率250VA;
• 絕緣電阻測試（Riso，Riso-S），測試電壓50V，100V，250V，500V，1000V（直流）;
• 洩漏電流測試，（Isub，Isub-S）110V交流，230V交流;
• Z迴路 - 故障迴路阻抗和預期故障電流（Ipsc，Ulpe，UC（P））;
• Zs rcd - 故障迴路阻抗和系統中的預期故障電流RCD（Ipsc，pe，Uc（P））;
• Z線 - 線路阻抗和預期短路電流（Ipsc，Uln）;
• 功能測試（功率P / S / Q，電壓，電流，功率因數，頻率，ThdU，ThdI，PF）;
• 觸摸漏電流測試， RCD測試（RCD Uc，RCD t，RCD I）（額定電流10mA/15mA/30mA/100mA/300mA/500mA/1000mA）;
• 差分漏電流;
• PE漏電流;
• 極性;
• 鉗型電流測試;
• 電壓，頻率，相位旋轉測試;
• 壓敏電阻測試;
• 電壓降;
• 放電時間。

主要特點

• 觸控螢幕：高解析度彩色觸控螢幕，4.3 吋 TFT。
• 雙重操作：鍵盤和觸控螢幕使用者能夠以他們喜歡的任何方式控制儀器。
• 預定義的AUTOSEQUENCE：®啟用使用者對所選設備的測試序列的簡單和快速執行。
• 支援RCD測試：所有儀器支援A，AC，B，B +和F測試的RCD。
• 焊接設備的測試 （僅與A 1422結合使用）：MI3255支持測試焊接設備
• 符合IEC / EN 60974-4。
• 功能檢查。
• 目視檢查。
• 定製檢查（視覺和功能性的）。
• 內建幫助螢幕，可在現場進行參考。
• 內置熔斷器表，用於自動評估線路/迴路阻抗結果。
• 即時監控所有3個電壓。
• Hi-pot交流耐壓測試：高壓AC（5kV @ 250VA）。
• 連續性：4線式連續性測試可選擇的測試電流（0.2 A，4 A，10A，25A）實現精確測量。
• 通訊： RS232，USB，乙太網和藍牙通信，可以 下載上傳和遙控儀器。
• 多系統測試：儀器可用於TT，TN，IT和115 V電源系統。
• 自動RCD測試程式（RCD AUTO）。
• 自動阻抗測試程式（Z AUTO）。
• 根據選定的區域進行過濾。
• 大容量記憶體：支援microSD儲存卡，已經有8 GB卡集成在儀器中可以擴展到32 GB。
• PC SW Metrel ES Manager：支援使用者自定義設置AUTOSEQUENCE®s，專業測試用於存檔的報告和數據傳輸。

應用

• 工廠機械安全測試，
• 工業安全測試，
• 定期安全測試，
• 生產線安全測試，
• 便攜式設備安全測試，
• 弧焊設備安全測試，
• 開關設備，控制裝置，安全測試。

標準
功能： VDE0701-702，操作規程，AS/NZS3760，IEC/EN61439，IEC/EN60204，IEC/EN 60974-4，EN 50191。
安全： EN61010-1，EN61010-2-030，EN61010-031，EN61010-2-032，EN61557。
電磁相容： EN 61326-1。

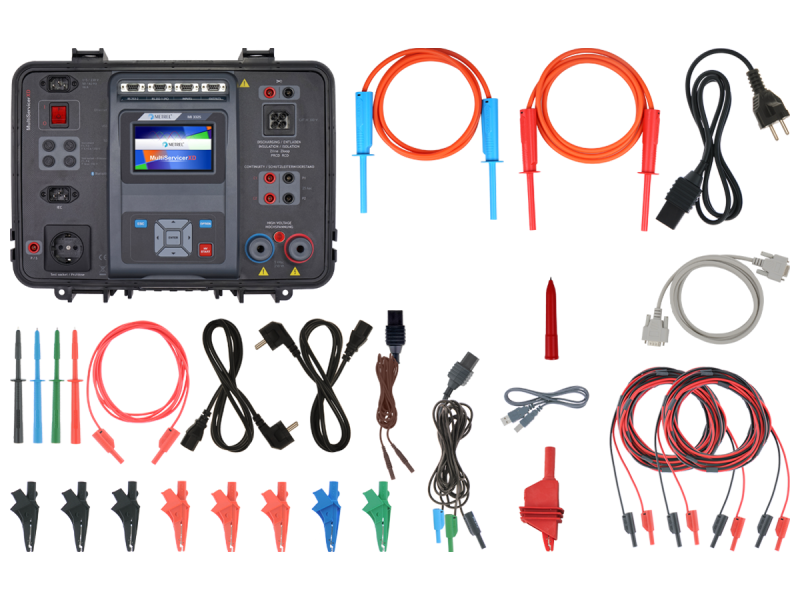

標準套件 MI 3325

•  MultiServicerXD 主機
• 帶測試探棒的 HV 測試導線
• 帶鱷魚夾的高壓測試導線
• 電源線
• IEC測試電纜
• 殘餘電壓測試電纜
• 插頭測試電纜
• 3線式測試導線，3 m
• 連續性測試導線，2.5 m，2 pcs
• 測試線，紅色，1.5 m
• 測試探棒，4 pcs (黑、紅、綠、藍)
• 鱷魚夾，綠色
• 鱷魚夾，藍色
• 鱷魚夾，黑色，3 pcs
• 鱷魚夾，紅色，3 pcs
• 校正證書
• RS-232 通訊電纜
• USB 電纜
• 快速操作手冊
• CD 含說明手冊（完整版）
• PC SW Metrel ES Manager BASIC *
• 配件保護袋

* Metrel ES Manager 可從 Metrel 網路伺服器免費下載。

 The industrial applications covered by the instrument are as follows:

• Safety of machinery, in compliance with IEC/EN 60204 Ed.6 (VDE 0113-1)
• Safety of low-voltage switchgear and control gear testing, in compliance with IEC/EN 61439-1 Ed.2 (VDE 0660-600-1)
• Safety of portable appliances, in compliance to EN 50699; EN 50678; (VDE 0701-0702), NEN 3140; AS/NZS 3760, IET COP 5th Ed
• Safety of arc welding equipment, in compliance with IEC/EN 60974-4 Ed.2 (VDE 0544-4)

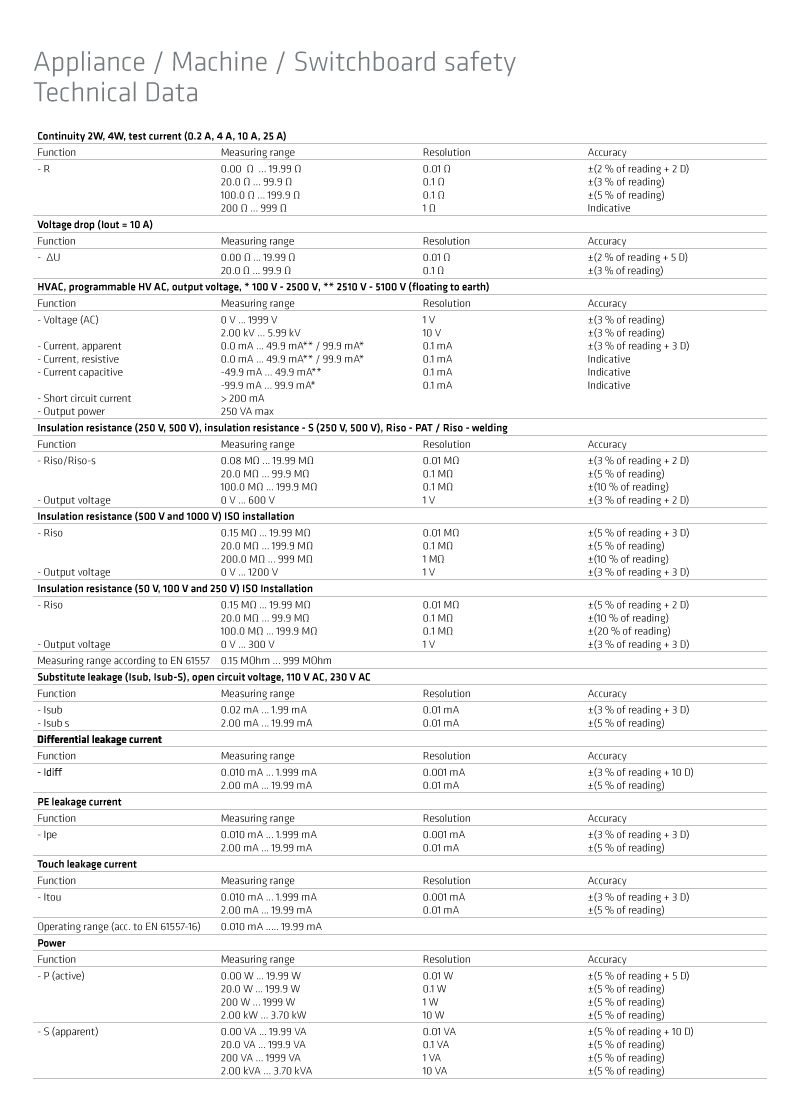

• Continuity (2-wire & 4-wire), 0.2 A, 4 A, 10 A, 25 A + voltage drop @ 10 A;
• HV AC, HV AC programmable 100 V - 5100 V;
• Insulation resistance (Riso, Riso-S) 50 V, 100 V, 250 V, 500 V, 1000 V (DC);
• Sub-leakage current, (Isub, Isub-S) 110 V (AC), 230 V (AC);

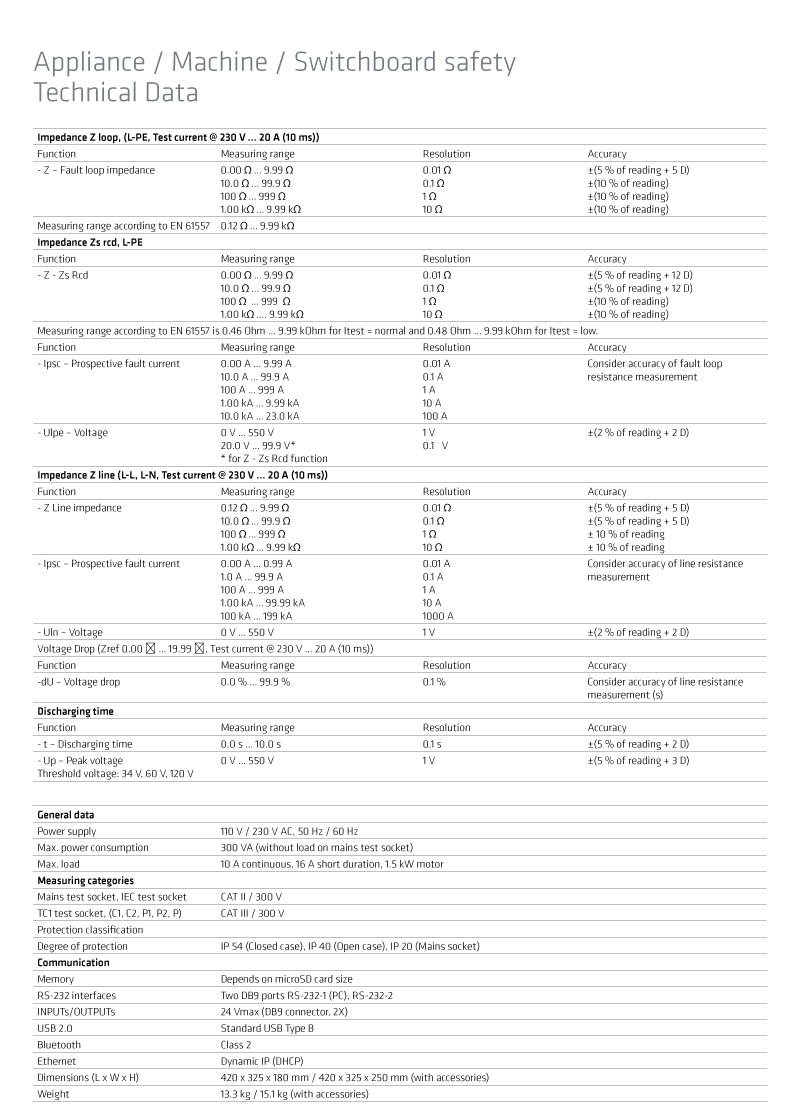

• Z loop – fault loop impedance and prospective fault current (Ipsc, Ulpe, Uc(P));
• Zs rcd – fault loop impedance and prospective fault current in system with RCD (Ipsc, pe, Uc(P));
• Z line – line impedance and prospective short-circuit current (Ipsc, Uln);
• Functional test (power P/S/Q, voltage, current, cos fi, frequency, ThdU, ThdI, PF);
• Touch leakage current;
• RCD testing (RCD Uc, RCD t, RCD I);
• Differential leakage current;
• PE leakage current;
• Polarity;
• Clamp current;
• Voltage, Frequency, phase rotation;
• Varistor test;
• Voltage drop;
• Discharging time.

• Touch screen: high resolution colour touch screen, 4.3” TFT.
• Double manipulation: keyboard and touch screen enable the user to control the instrument in any manner they like.
• Pre-defined AUTOSEQUENCE®s: enable the user simple and quick execution of test sequence for the chosen device.
• Support for RCD testing: A, AC, B, B+ and F RCDs.
• Testing of welding equipment (only in combination with A 1422): MultiServicerXD support testing of welding equipment in accordance with IEC/EN 60974-4.
• Functional inspections.
• Visual inspections.
• Custom inspections (visual and functional).
• Built-in help screens for referencing on site.
• Built-in fuse tables for automatic evaluation of the line / loop impedance result.
• Monitoring of all 3 voltages in real-time.
• Hi-pot: high voltage AC (5.1 kV @ 250 VA).
• Continuity: 4 – wire continuity test with selectable test current (0.2 A, 4 A, 10 A, 25 A) enabling precise measurements.
• Communication: RS-232, USB, Ethernet and Bluetooth communication ports enabling downloading, uploading and remote control over instrument.
• Multi-system testing: the instrument can be used on TT, TN, IT and 115 V supply systems.
• Automated RCD testing procedure (RCD AUTO).
• Automated impedance testing procedure (Z AUTO).
• Measurement filtering according to the selected area group.
• Large memory: support for microSD memory cards, 8 GB card already integrated in the instrument, although that can be expanded to 32 GB.
• PC SW Metrel ES Manager: enables creation of test structures, user-defined AUTOSEQUENCE®s, professional test reports and data transfer for archiving.

• Factory machinery safety testing,
• Industrial safety testing,
• Periodic safety testing,
• Production line safety testing,
• Portable appliances safety testing,
• Arc welding equipment safety testing,
• Switchgear/control gear safety testing.

• EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
• EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
• IEC/EN 60364 Electrical Installations for Buildings series
• IEC/EN 60364-4-41 Electrical Installations for Buildings - Protection against electric shock
• IEC/EN 61008-1 Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs)
• IEC/EN 61009 Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs)
• AS / NZ 3017 Electrical installations – Verification guidelines
• BS 7671 IEE Wiring Regulations (18th edition)

• ESB Competences: Electrical Switchboards Safety Testing
• IEC/EN 61439-1 Low-voltage switchgear and controlgear assemblies - Part 1: General rules
• IEC/EN 62271 High-voltage switchgear and controlgear - series
• IEC/EN 62271-1 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
• IEC/EN 62271-100 High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers

• MST Competences: Machines Electrical Safety Testing
• IEC/EN 50191 Erection and operation of electrical test equipment
• IEC/EN 60204-1 Safety of machinery - Electrical equipment of machines - Part 1: General requirements
• IEC/EN 62368-1 Audio/video, information and communication technology equipment - Part 1:Safety requirements
• IEC/EN 60950 Information technology equipment – Safety
• IEC/EN 61180 High-voltage test techniques for low-voltage equipment - Definitions, test and procedure requirements, test equipment
• IEC/EN 61557-14 Electrical safety in low voltage distribution systems up to 1 000 V a.c and 1 500 V d.c - Equipment for testing,measuring or monitoring of protective measures - Part 14: Equipment for testing the safety of electrical equipment for machinery

• PAT Competences: Portable Appliances Safety Testing
• AWE Competences: Arc Welding Equipment Safety Testing
• EN 50699 Recurrent Test of Electrical Equipment
• EN 50678 General procedure for verifying the effectiveness of the protective measures of electrical equipment after repair
• IEC/EN 60335-1 Household and similar electrical appliances - Safety
• IEC/EN 60598-1 Luminaires - Part 1: General requirements and tests
• AS / NZ 3760 In-service safety inspection and testing of electrical equipment
• VDE 0701 Inspection after repair, modification of electrical appliances - periodic
• VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
• IEC/EN 60974-4 Arc welding equipment - Part 4: Periodic inspection and testing
• IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment

• Directive EMC 89/336/EE on electromagnetic compatibility
• IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
• IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement

EMC safety

• IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
• IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements

• Instrument MI 3325 MultiServicerXD
• HV test lead with test probe
• HV test lead with crocodile
• Mains cable
• IEC test cable
• Residual voltage test cable
• Plug test cable
• 3-wire test lead, 3 m
• Continuity test lead, 2.5 m, 2 pcs
• Test lead, red, 1.5 m
• Test probe, 4 pcs (black, red, green, blue)
• Crocodile clip, green
• Crocodile clip, blue
• Crocodile clip, black, 3 pcs
• Crocodile clip, red, 3 pcs
• Calibration certificate
• RS-232 cable
• USB cable
• CD with instruction manual (full version)
• PC SW Metrel ES Manager BASIC *
• Protective bag for accessories **
