通用三相電驛測試系統

通用三相保護電驛試驗裝置

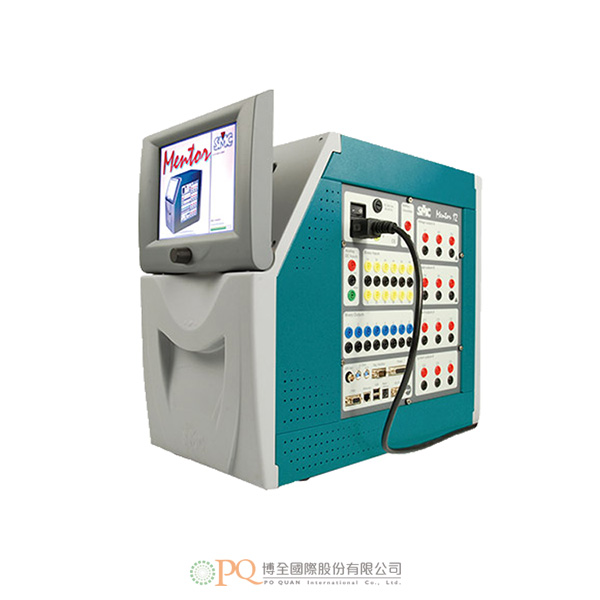

Mentor 12是最先進的三相電驛測試裝置，可用於傳統或基於IEC-61850的變電站中任何類型的機電和數位保護的類型和現場測試。

獨特的特性
模組化 - 即插即用輸出放大器和可由使用者安裝和更換的功能部件。 最低設定包括：

• 3個電壓+3個電流輸出，可切換到6個電流輸出。 使用者可升級至12個輸出（兩個完整的三相系統）。
• 12個二進位輸入+8個二進位輸出。
• 輔助0~ 250 VDC電源，為測試電驛供電。
• 直流電流電壓測量輸入。
• 12個低電壓輸出，用於測試感測器、儀錶等。
• 乙太網路 ( LAN ) 、USB和RS-232連接。

多語言的觸控螢幕 - 廣泛的電腦輔助測試功能選擇，在你的指尖上觸手可及：

• 快速螢幕數量調整和測試啟動。
• Super-imposed諧波
• 輸出通道分組。
• 脈衝，斜坡，二進位搜索，狀態序列器和COMTRADE記錄重播。
• 在可移動USB隨身碟上無限存儲測試設置和結果。
• 內建的自動生成的測試報告。
• 定期的終身軟體更新。

系統配置選擇

Universal Three-phase Protective Relay Test Set

The Mentor 12 is the most advanced three-phase relay test set available for type and field testing of electromechanical and digital protections of any kind, in traditional or IEC-61850 based substations.

UNIQUE CHARACTERISTICS

Modular - Plug & Play output amplifiers and functional components that can be installed and replaced by the user. The minimum configuration includes:

• 3 voltage + 3 current outputs, switchable to 6 current outputs. User-upgradeable up to 12 outputs (two complete 3-phase systems)
• 12 binary inputs + 8 binary outputs
• Auxiliary 0 – 250 VDC source to power the tested relay
• DC current and voltage measurement input
• 12 low-level outputs to test sensors, meters etc,
• Ethernet LAN, USB and RS-232 connectivity
• Multi-language touch screen

An extensive choice of computer assisted test functions at the reach of your fingertip:

• Quick on-screen quantity adjustment and test initiation
• Super-imposed harmonics
• Output channel grouping
• Pulse, Ramp, Binary Search, State Sequencer and COMTRADE recording playback.
• Unlimited storage of test setups & results on removable USB memory
• Computer-generated test reports
• Lifetime software update via Internet

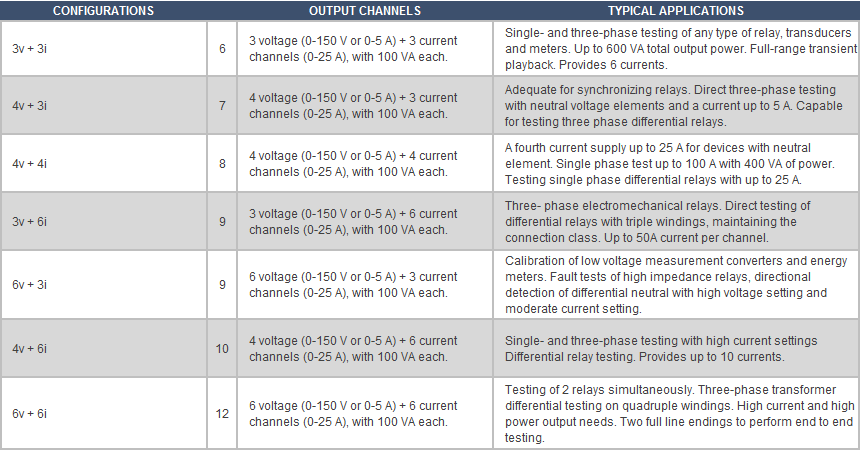

Configurations
