適用於純電阻與感性負載的緊湊型微歐姆計

適用於純電阻與感性負載的緊湊型微歐姆計

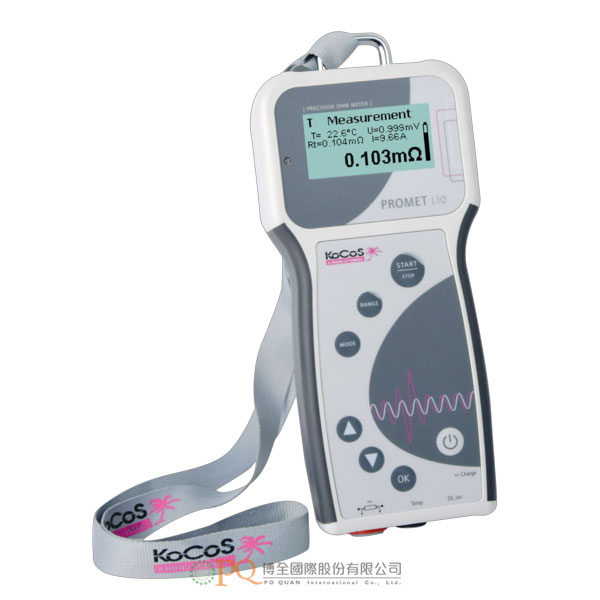

PROMET L10 是一款緊湊、電池供電的微歐姆計，適用於電阻性與感性負載。透過四線式量測技術以及最高 10 A 的高測試電流，PROMET L10 在μΩ至 kΩ 範圍內的電阻量測中，能滿足最嚴苛的精度要求。
由於 PROMET L10 能夠對感性負載進行量測，因此也可用於量測變壓器、馬達及儀器用變壓器的繞組電阻。除了具備高度的功能性外，其僅 0.6 kg 的輕量設計、可充電電池以及透過 Android 與 iOS App 操作的特性，使其適用於各種不同的應用情境。

• 輕量化設計，適合單手操作
• 操作簡單
• 圖形化顯示與聲響提示
• 電池供電，最長可連續使用 8 小時
• 可量測感性負載
• 可量測電阻性負載
• 支援溫度補償量測
• 寬廣的量測範圍
• 可透過 Android App 與 iOS App 操作



一般說明
適用於電阻性與感性負載的緊湊型、電池供電微歐姆計。藉由四線式量測技術以及最高 10 A 的高測試電流，PROMET L10 能在 μΩ 至 kΩ 的電阻範圍內達到最嚴苛的精度要求。由於 PROMET L10 可對感性負載進行量測，因此亦適用於變壓器、馬達及儀器用變壓器的繞組電阻測定。

量測功能
電阻性負載的電阻量測
感性負載的電阻量測
具溫度補償的電阻量測


電流源
輸出數量	1
測試電流	1 mA…10 A
輸出電壓	5 VDC
功率	25 W max.
範圍及步進	• 1 mA…20 mA, 1 mA • 30 mA…200 mA, 10 mA • 300 mA…1 A, 100 mA • 1.1 A…10 A, 100 mA
電壓量測
輸入數量	1
量測方式	(4 線式，開爾文量測法
電阻
範圍	最高 5 kΩ
感性負載	最高 500 H
變壓器功率	最高 500 MVA



測試電流 / 模式	量測範圍 (電壓)	最高電阻	解析度
20 mA (1…20 mA / 0.1 W) 模式：恆電流	5.000 mV 50.00 mV 500.0 mV 5.000 V	5.000 Ω 50.00 Ω 500.0 Ω 5.000 kΩ	0.001 Ω 0.01 Ω 0.1 Ω 0.001 kΩ
200 mA (30…200 mA / 1 W) 模式：恆電流	5.000 mV 50.00 mV 500.0 mV 5.000 V	166.7 mΩ 1.667 Ω 16.67 Ω 166.7 Ω	0.1 mΩ 0.001 Ω 0.01 Ω 0.1 Ω
1 A (0.3 A…1 A / 5 W) 模式：恆電流	5.000 mV 50.00 mV 500.0 mV 5.000 V	16.67 mΩ 166.7 mΩ 1.667 Ω 16.67 Ω	0.01 mΩ 0.1 mΩ 0.001 Ω 0.01 Ω
10 A (1.1 A…10 A / 25 W) 模式：恆電流	5.000 mV 50.00 mV 500.0 mV 5.000 V	4.545 mΩ 45.45 mΩ 454.5 mΩ 4.545 Ω	0.001 mΩ 0.01 mΩ 0.1 mΩ 0.001 Ω
5 V / 0.05 W (Limit: 10 mA)	5.000 mV 50.00 mV 500.0 mV 5.000 V	5.000 Ω 50.00 Ω 500.0 Ω 5.000 kΩ	0.001 Ω 0.01 Ω 0.1 Ω 0.001 kΩ



精度	量測範圍的 0.2%
電源與電池
電壓供應	電池供電，與外部電源無關
整合電池	微處理器控制監測，續航最長可達 8 小時
供電單元	In: 100…240 VAC | Out: 24 V / 0.5 A DC
電池操作量測次數	在 10 A、100 μΩ 下可進行約 100 次量測
硬體與操作
尺寸與重量	100 x 230 x 35 mm / 主機 0.6 kg / 電纜 1.0 kg
單獨操作	圖形化 LC 顯示器 (128x64像素)，7 個功能鍵
智慧型手機連結	Android app
溫度量測輸入	數位式或雙線式 (-20°C…80°C)
環境
通訊	Bluetooth for Android
操作溫度	-5°C…50°C
防護等級	IP 31
CE 合規標準	EN 61010-1: 2011 量測、控制及實驗室用電氣設備的安全要求 EN 61326-1: 2013 量測、控制及實驗室用電氣設備 — EMC 要求

Compact micro-ohm meter for ohmic and inductive loads
PROMET L10 is a compact, battery-operated micro-ohm meter for ohmic and inductive loads. The use of four-wire measuring technology and high test currents of up to 10 A enable PROMET L10 to meet the most stringent accuracy requirements when determining resistances in the μΩ to kΩ range.
Because PROMET L10 can carry out measurements on inductive loads, it can also be used to determine the winding resistances of transformers, motors and instrument transformers. Not only does the device provide high functionality, its light weight of just 0.6 kg, rechargeable batteries and operation via Android app also make it suitable for a wide range of applications.

• Light weight for one-handed operation
• Easy to use
• Graphical display and acoustic signalling
• Battery operation for up to 8 hours
• Measurements on inductive loads
• Measurements on ohmic loads
• Measurements with temperature compensation
• Wide measuring range
• Operation via Android app and ios app

Measurement functions
Resistance measurement on ohmic resistances
Resistance measurement on inductive loads
Resistance measurement with temperature compensation


Current source
Outputs, number	1
Test current	1 mA…10 A
Output voltage	5 VDC
Power	25 W max.
Range, step width	• 1 mA…20 mA, 1 mA • 30 mA…200 mA, 10 mA • 300 mA…1 A, 100 mA • 1.1 A…10 A, 100 mA
Voltage measurement
Inputs, number	1
Measurement method	4-wire, Kelvin method
Resistance
Range	Up to 5 kΩ
Inductive load	Up to 500 H
Transformer
Power	Up to 500 MVA



Test current	Measuring ranges	Max. resistance	Resolution
Mode: Constant current 20 mA (1…20 mA / 0.1 W)	5.000 mV 50.00 mV 500.0 mV 5.000 V	5.000 Ω 50.00 Ω 500.0 Ω 5.000 kΩ	0.001 Ω 0.01 Ω 0.1 Ω 0.001 kΩ
Mode: Constant current 200 mA (30…200 mA / 1 W)	5.000 mV 50.00 mV 500.0 mV 5.000 V	166.7 mΩ 1.667 Ω 16.67 Ω 166.7 Ω	0.1 mΩ 0.001 Ω 0.01 Ω 0.1 Ω
Mode: Constant current 1 A (0.3 A…1 A / 5 W)	5.000 mV 50.00 mV 500.0 mV 5.000 V	16.67 mΩ 166.7 mΩ 1.667 Ω 16.67 Ω	0.01 mΩ 0.1 mΩ 0.001 Ω 0.01 Ω
Mode: Constant current 10 A (1.1 A…10 A / 25 W)	5.000 mV 50.00 mV 500.0 mV 5.000 V	4.545 mΩ 45.45 mΩ 454.5 mΩ 4.545 Ω	0.001 mΩ 0.01 mΩ 0.1 mΩ 0.001 Ω
Mode: Constant voltage 5 V / 0.05 W (Limit: 10 mA)	5.000 mV 50.00 mV 500.0 mV 5.000 V	5.000 Ω 50.00 Ω 500.0 Ω 5.000 kΩ	0.001 Ω 0.01 Ω 0.1 Ω 0.001 kΩ



Accuracy	0.2% of range
Power Supply
Supply voltage	Battery operation
Integrated batteries	Microprocessor-controlled monitoring Battery life for up to 8 hours
PSU Input/Output	In: 100…240 VAC | Out: 24 V / 0.5 A DC
Battery operation	100 measurements at 10 A at 100 μΩ
Hardware & Operation
Dimensions & Weight	100 x 230 x 35 mm /0.6 kg/1.0 kg
Stand-alone Operation	Graphical LC display, 128 x 64 Pixel, backlit  7 function keys, one-handed operation
Smartphone	Android app
Temperature input	Digital or two-wire  -20°C…80°C
Environment
Communication	Bluetooth for Android
Operating temperature	-5°C…50°C
Degree of protection	IP 31
CE conformity	EN 61010-1: 2011  Safety requirements for electrical equipment for measurement, control, and laboratory use  EN 61326-1: 2013  Electrical equipment for measurement, control and laboratory use - EMC requirements
