可更換工具電池的微歐姆計

可更換工具電池的微歐姆計
適用於電阻性與感性負載的高精度微歐姆計

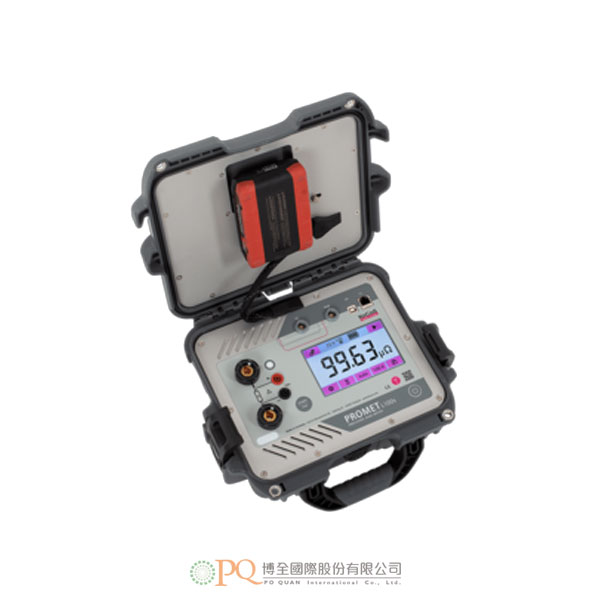

PROMET L100s 是一款多功能、不依賴市電的高精度量測設備，適用於量測從微歐姆 (μΩ) 到歐姆 (Ω) 範圍內的電阻。
藉由四線式量測技術以及最高可輸出 100 A 的高測試電流，本設備可滿足對量測精度的最高要求。PROMET L100s 亦可用於量測變壓器、馬達及儀器用變壓器的繞組電阻。PROMET L100s 採用可更換式電池供電，在不依賴市電的情況下，兼顧效能、可靠性與操作便利性，並確保設備能快速投入使用。

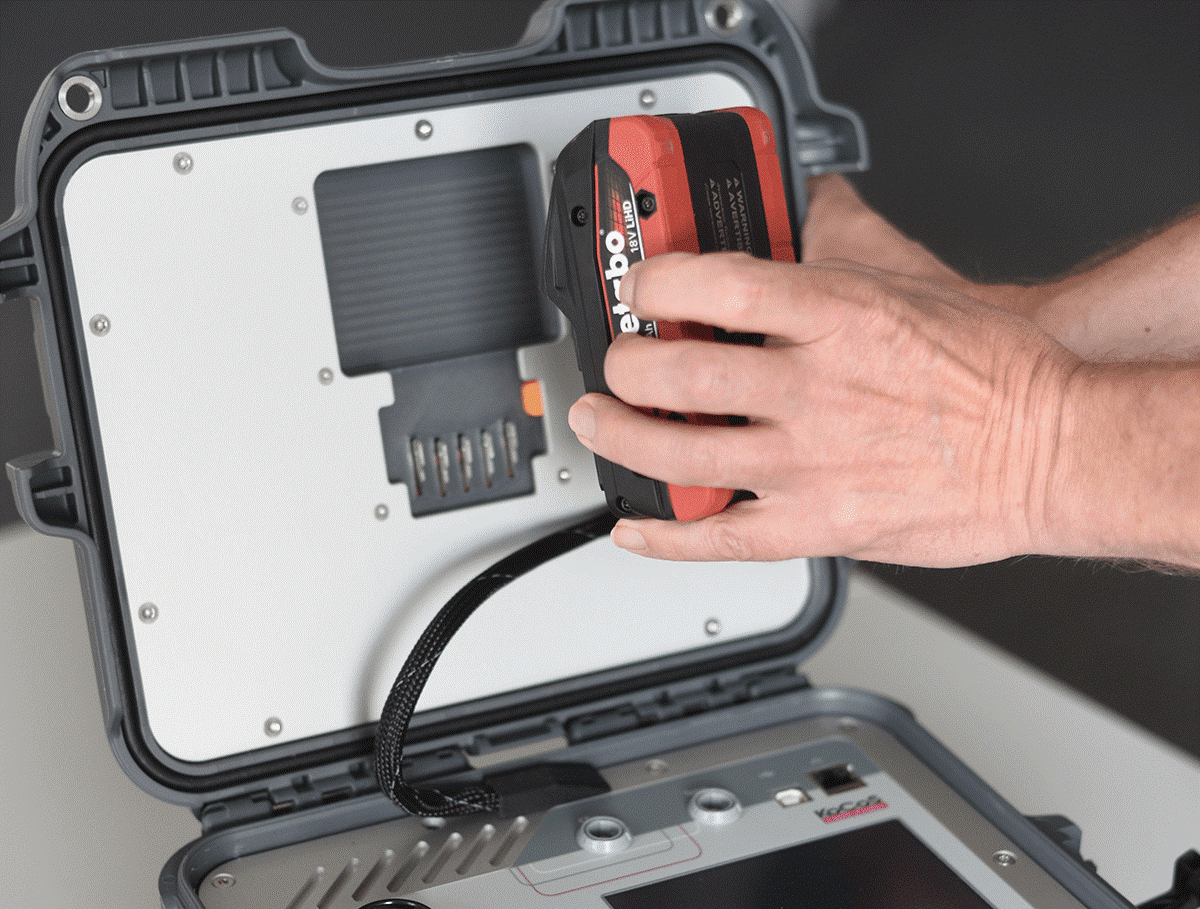

可更換式電池帶來的機動性與效率
PROMET L100s 微歐姆計配備可更換式電池，可完全獨立於市電運作，提供高度機動性。此創新設計可快速更換電池，確保作業不中斷並提升工作效率。該電池專為嚴苛環境設計，具備抗衝擊能力，能在惡劣的工業環境中提供可靠的性能。內建的監控系統可即時顯示充電狀態，並具備過充與深度放電保護機制。PROMET L100s 所使用的電池可於一般工具通路取得，為需要高效能工具的使用者提供彈性、耐用性與最佳工作流程效率。

可更換式電池

小型、堅固的硬殼外箱
PROMET L100s 的小型硬殼外箱可有效防護碰撞、掉落及其他外力衝擊。此設計使它最適合於工業現場、戶外或工地等嚴苛環境中使用。

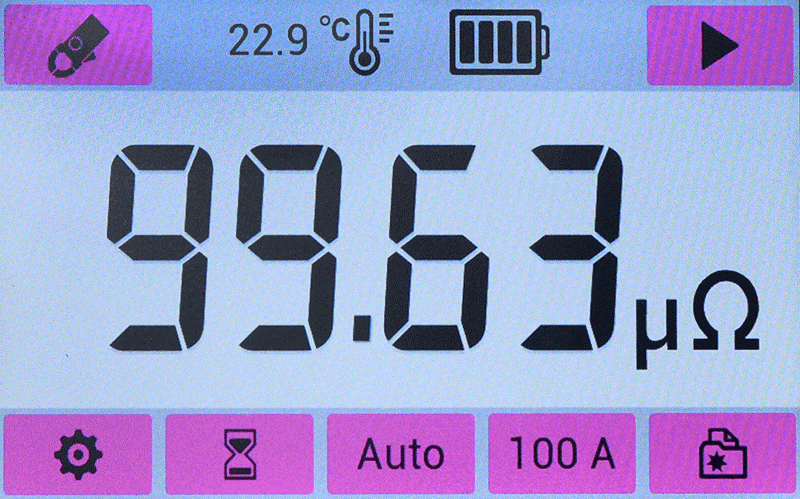

簡單直覺的操作方式
透過5 吋電阻式觸控螢幕與功能按鍵進行操作，測試參數與量測結果均能清楚整齊顯示。此外，聲響提示可提供額外的資訊與設定回饋。

接觸電阻量測與電氣連接檢查
定期量測接觸電阻可精確評估接觸系統與電氣連接的狀況。PROMET L100s 能可靠地偵測過高的接觸電阻，例如由連接老化所造成的異常。透過靜態接觸電阻量測，可及早發現必要的維護需求，避免設備停機。

雙側接地條件下的精確接觸電阻量測
即使在兩側皆接地的情況下，PROMET L100s 仍可精確量測開關設備主接點的接觸電阻。

電阻量測

感性負載量測
PROMET L100s 適用於多種應用場景，包括量測高壓、中壓、低壓變壓器、馬達及儀器用變壓器等感性負載的電阻。專用演算法可確保感性負載快速充電與放電，有效縮短量測時間，並可視化顯示磁芯中儲存能量的充放電過程。此外，它亦配備安全功能，可在斷開電流導線時防止電弧產生。

溫度補償的量測
PROMET L100s 支援溫度補償電阻量測。透過感測器量測量測點溫度，並依據參考溫度計算補償後的電阻值。

透過電腦進行結果管理與測試報告輸出
PROMET L100s 可直接連接至電腦，並透過操作簡便的軟體讀取並管理儲存在設備中的資料，清楚顯示量測結果，並可匯出為 Excel 試算表或輸出為測試報告。

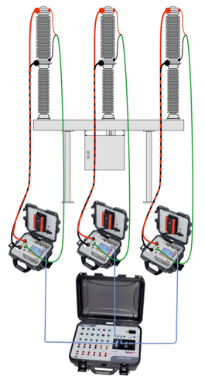

整合至 ACTAS 開關設備測試系統
PROMET L100s 配備可連接 ACTAS 測試設備的介面。透過 ACTAS 測試軟體，可將電阻量測方便地整合至開關設備測試中，實現自動化測試流程與完整的結果分析，量測數據可直接用於評估並完整記錄於測試報告中。與 ACTAS 搭配使用時，可同時對三個開關極進行靜態與動態接觸電阻量測。


搭配 ACTAS 進行開關設備測試

一般說明
高精度歐姆計，測試電流最高可調至 100 A。本量測設備配備可更換式標準工具電池，適用於開關設備或工業環境中的行動式使用。


電流源
輸出數量	1
測試電流	1…100 ADC
輸出電壓	10 VDC
可調整步進值	1 A
電壓量測
輸入數量	1
量測範圍	25 mV – 250 mV – 2.5 V
電阻	最高 2.5 Ω
精度	0.2 %
量測時間
範圍	1…100 A：最長 60 s
可調整步進值	1 s
電源供應
供應電源量測	電池供電，與外部電源無關 (在 100 A 條件下可進行超過 300 次量測)
電池操作 外部充電器
電池電壓	12 - 36 V
市電電壓	220 – 240 V（歐規，依國家）
市電頻率	50 - 60 Hz
輸出功率	55 W
18 V / 4.0 Ah 電池充電時間	80 min
電池
類型	高密度鋰電池
電壓	18 V
容量	4 Ah
其他量測輸入
溫度量測輸入	類型：雙線式（PT1000）/ 溫度範圍：-20°C…80°C
電流鉗量測輸入	範圍：2 VAC/DC
硬體與外殼
大電流連接	高電流插座 9 mm
量測連接	安全插座 4 mm
外殼	硬殼箱體
尺寸(W x H x D) mm	318 x 152 x 257
重量	4.5 kg
顯示與操作
顯示器	高解析度 5 吋電阻式觸控螢幕
操作方式	觸控螢幕，啟動/停止按鍵
內部資料儲存	容量：4 GB
介面	電腦介面：RJ45 (Ethernet), USB-B
PC 電腦軟體	PROMET – 操作軟體 (Windows)
環境條件
操作溫度	-10°C…50°C
儲存溫度	-20…60°C
相對濕度	5…80%，不凝結
防護等級	IP 67（外殼關閉）
安全標準	DIN EN 61010-1 300 V~CAT II
產品標準	DIN EN 61326-1

量測功能

• 電阻性負載的電阻量測
• 雙側接地下的電阻量測
• 具溫度補償的電阻量測
• 與 ACTAS 系統搭配的靜態與動態電阻量測

可更換工具電池的微歐姆計
適用於電阻性與感性負載的高精度微歐姆計
PROMET L100s 是一款多功能、不依賴市電的高精度量測設備，適用於量測從微歐姆 (μΩ) 到歐姆 (Ω) 範圍內的電阻。
藉由四線式量測技術以及最高可輸出 100 A 的高測試電流，本設備可滿足對量測精度的最高要求。PROMET L100s 亦可用於量測變壓器、馬達及儀器用變壓器的繞組電阻。PROMET L100s 採用可更換式電池供電，在不依賴市電的情況下，兼顧效能、可靠性與操作便利性，並確保設備能快速投入使用。

可更換式電池帶來的機動性與效率
PROMET L100s 微歐姆計配備可更換式電池，可完全獨立於市電運作，提供高度機動性。此創新設計可快速更換電池，確保作業不中斷並提升工作效率。該電池專為嚴苛環境設計，具備抗衝擊能力，能在惡劣的工業環境中提供可靠的性能。內建的監控系統可即時顯示充電狀態，並具備過充與深度放電保護機制。PROMET L100s 所使用的電池可於一般工具通路取得，為需要高效能工具的使用者提供彈性、耐用性與最佳工作流程效率。

可更換式電池

小型、堅固的硬殼外箱
PROMET L100s 的小型硬殼外箱可有效防護碰撞、掉落及其他外力衝擊。此設計使它最適合於工業現場、戶外或工地等嚴苛環境中使用。

簡單直覺的操作方式
透過5 吋電阻式觸控螢幕與功能按鍵進行操作，測試參數與量測結果均能清楚整齊顯示。此外，聲響提示可提供額外的資訊與設定回饋。

接觸電阻量測與電氣連接檢查
定期量測接觸電阻可精確評估接觸系統與電氣連接的狀況。PROMET L100s 能可靠地偵測過高的接觸電阻，例如由連接老化所造成的異常。透過靜態接觸電阻量測，可及早發現必要的維護需求，避免設備停機。

雙側接地條件下的精確接觸電阻量測
即使在兩側皆接地的情況下，PROMET L100s 仍可精確量測開關設備主接點的接觸電阻。

電阻量測

感性負載量測
PROMET L100s 適用於多種應用場景，包括量測高壓、中壓、低壓變壓器、馬達及儀器用變壓器等感性負載的電阻。專用演算法可確保感性負載快速充電與放電，有效縮短量測時間，並可視化顯示磁芯中儲存能量的充放電過程。此外，它亦配備安全功能，可在斷開電流導線時防止電弧產生。

溫度補償的量測
PROMET L100s 支援溫度補償電阻量測。透過感測器量測量測點溫度，並依據參考溫度計算補償後的電阻值。

透過電腦進行結果管理與測試報告輸出
PROMET L100s 可直接連接至電腦，並透過操作簡便的軟體讀取並管理儲存在設備中的資料，清楚顯示量測結果，並可匯出為 Excel 試算表或輸出為測試報告。

整合至 ACTAS 開關設備測試系統
PROMET L100s 配備可連接 ACTAS 測試設備的介面。透過 ACTAS 測試軟體，可將電阻量測方便地整合至開關設備測試中，實現自動化測試流程與完整的結果分析，量測數據可直接用於評估並完整記錄於測試報告中。與 ACTAS 搭配使用時，可同時對三個開關極進行靜態與動態接觸電阻量測。


搭配 ACTAS 進行開關設備測試

General description
High-precision ohm meter with an adjustable test current of up to 100 A. The measuring device is equipped with an exchangeable standard tool battery for mobile use in switchgear or industrial environments.


Current source
Outputs, number	1
Test current	1…100 ADC
Output voltage	10 VDC
Adjustable step value	1 A
Voltage measurement
Inputs, quantity	1
Measuring ranges	25 mV – 250 mV – 2.5 V
Resistance	Up to 2.5 Ω
Accuracy	0.2 %
Measuring time
Range	1…100 A: up to 60 s
Adjustable step value	1 s
Power supply
Supply voltage Measurements	Battery operation independent of the power supply (> 300 Measurements at 100 A)
Battery operation External charger
Battery voltage	12 - 36 V
Mains voltage	220 - 240 V (EU, country-specific)
Mains frequency	50 - 60 Hz
Output power	55 W
Loading time for 18 V/4.0 Ah	80 min
Battery pack
Type	LiHD
Voltage	18 V
Capacity	4 Ah
Inputs
Temperature meas. Input	Type: Two-wire (PT 1000) / Range: -20°C…80°C
Current clamps meas. Input	Range: 2 VAC/DC
Hardware & Housing
High-current connections	High-current sockets 9 mm
Measurement connections	Safety sockets 4 mm
Housing	Hard-top case
Dimensions  (W x H x D) mm	318 x 152 x 257
Weight	4.5 kg
Display & Operation
Display	High-resolution, resistive 5" touch screen
Operation	Touchscreen, Start/stop button
Internal data memory	Capacity: 4 GB
Interfaces	RJ45 (Ethernet), USB-B
PC	PROMET - Operating software for Windows
Environment
Operating temperature	-10°C…50°C
Storage temperature	-20…60°C
Relative humidity	5…80%, non-condensing
Degree of protection	IP 67 (closed)
Safety	DIN EN 61010-1 300 V~CAT II
Product standard	DIN EN 61326-1

Measurement functions

• Resistance measurement on ohmic resistances
• Resistance measurement with earthing on both sides
• Resistance measurement with temperature compensation
• Static and dynamic resistance measurement with ACTAS systems
