多通道高速資料擷取系統

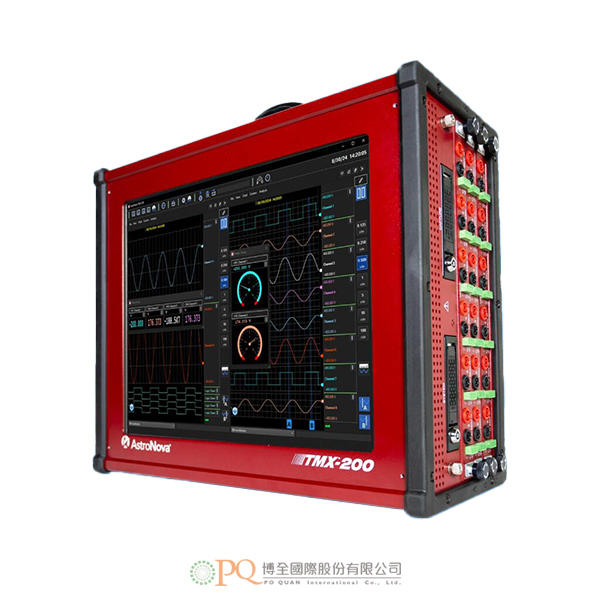

TMX-200 是卓越測試與量測的新體驗。TMX-200 多功能資料擷取系統堅固耐用、使用方便，是一套完整的解決方案，提供您快速擷取、視覺化及分析資料所需的一切。
TMX-200 配備先進的使用者體驗功能和 17 吋觸控螢幕顯示器，操作快速且毫不費力。多種輸入模組使其成為許多應用的理想選擇，包括維護與故障排除、研發、驗證和認證。
特點 :

• 每通道 1MHz 取樣率 。
• 全新視覺式使用者體驗功能。
• 多個即時螢幕。
• 可擴充至 96 通道。
• 電壓、電橋、熱電偶及 IEPE 輸入。
• 同步資料、視訊、GPS 及 CAN。
• 可移除式資料擷取 SSD，最高可達 1.92TB。
• 匯出資料至 Excel、MatLab 及其它格式。
• 可整合 LabVIEW 與 Python 資料庫。

探索 5 項動態功能

1. 針對訊號、視覺化、擷取、檢視、分析及資料匯出提供完整配置的靈活性。
2. TMX-200 更小、更輕、資料處理更快速，採用堅固耐用的結構，現在重量只有 28 lbs，專為在實驗室和現場環境中使用而設計。

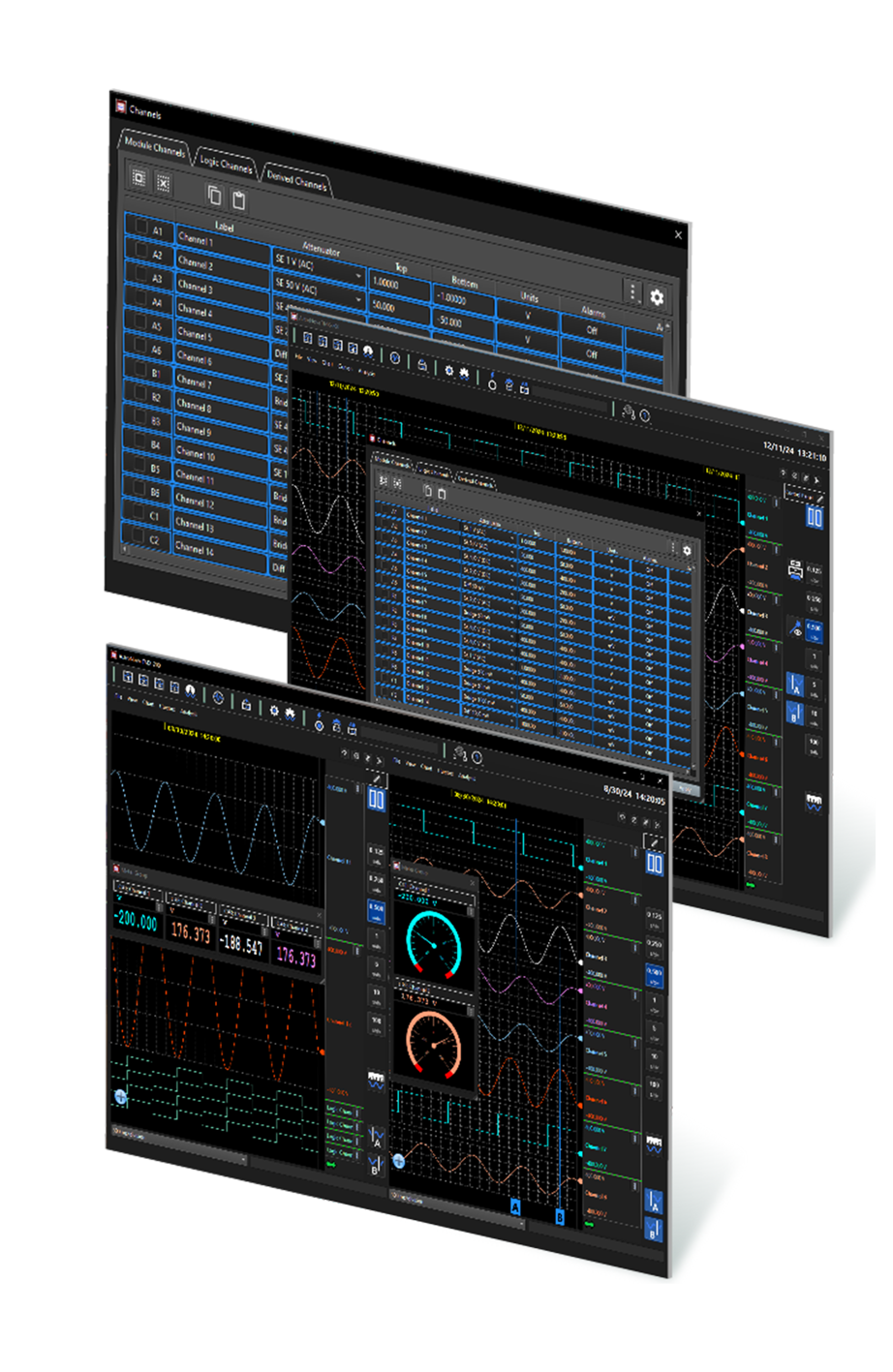

3. 全新的視覺式使用者體驗功能，可透過多個螢幕同時進行即時與範圍檢視。
4. 資料安全功能，包括可確保資料完整性的專用資料擷取硬碟、可移除的資料安全硬碟，以及可安全快速傳輸資料的選購擴充硬碟。
5. 輸入通道板模組化，每通道最高可達 1MS/s。包括可用的雙通道 50MS/s 同步示波器功能模組。

完整而強大的系統
多合一可攜式硬體與軟體系統
TMX-200 是一套整合式解決方案，可監控、擷取、分析及輸出許多類比與數位感測器訊號。
易於使用
使用者介面提供視覺的流程，減少設定時間和錯誤。操作者可以快速輕鬆地查看即時資料、
調整參數及分析結果。設定值可編程儲存，以便重複測試。
可攜、堅固耐用
TMX-200 堅固耐用，重量僅 29 Ibs，專為在實驗室和現場環境中使用而設計。
功能強大視覺化特點
系統提供即時捲動、範圍顯示、資料檢視和分析，並支援多視窗。系統顯示可完全自定義。
資料安全性
TMX-200 提供資料安全功能，包括專用資料擷取硬碟以確保資料完整性、可移除資料硬碟以
確保安全性，以及選購擴充硬碟以快速傳輸資料。

技術規格 :
TMX-200 - 主機
主機機箱

• 最大類比模組： 3 (使用選購的 TMX-EX 擴充機箱時為 6)。
• 最大類比波形：48（使用選購的 TMX-EX 擴充機箱時為 96）。
• 事件輸入 (TTL)：16。
• 衍生「數學」通道： 有，可用於即時、範圍與檢視模式。
• 預擷取濾波器 低通、高通、帶通、帶止、RMS。
• 擷取後濾波器 低通、高通、帶通、帶止。
• 使用者工程單位： 是
• 校正： 半自動外部參考

資料擷取記錄

• 操作模式： 範圍、檢視、即時（捲動）。
• 記錄方式： 可移除式硬碟 ( 960 GB SSD )。
• 總容量： 超過400 billion samples。
• 最大記錄： 最高可達硬碟機容量。
• 儲存的資料： 原始（未篩選）資料儲存至硬碟。
• 時間戳記： 時間和日期會自動與資料一起儲存。
• 觸發點：使用者可調整前後觸發閥值。
• Auto Re-Arm：自動堆疊擷取的資料。
• 檔案資訊： 單位、量測範圍和取樣率資訊與資料一起儲存。

彩色顯示器

• 類型：主動矩陣彩色 LCD (TFT)。
• 檢視區域：17 吋 / 43.18 cm  (對角線)。
• 解析度：1280 x 10241280 x 1024。
• 觸控全螢幕、電阻式。
• 合規性 / 環境
• 安全性：IEC 61010-1:2010（第三版）。
• IEC 61010-2-030:2010。
• EMC:EN 61326-1: 2013/01/01, FCC Part 15 Subpart B (10-2021)。
• 諧波電流干擾IEC 61000-3-2。
• 工作溫度：0 至 40 °C (32 至 104 °F)。
• 操作濕度：10 % 至 90 % (非冷凝)。
• 衝擊：MIL-STD-810F Method 516.5, Procedure I。
• 振動：MIL-STD-810F Method 514.5, Procedure I

電源

• 輸入電壓：115/230 VAC。
• 頻率：50/60 Hz。
• 消耗功率：最大 300 W。
• 外箱
• 外殼：鋁製，有鎧裝端蓋。
• 尺寸：14.5” (36.8 cm) H x 17.3” (44.0 cm) W x 7.5” (19.1 cm) D (不含把手)
• 重量： 29.5 lbs. (13.4 kg) （包括 3 個模組）。

介面

• 乙太網路：1000BaseT。
• HDMI、DisplayPort：供外部顯示器使用。
• USB 3.0 (4 埠)：用於外接周邊設備和檔案匯出。
• 擴充連接埠：用於連接選購的 TMX-EX 擴充機箱。
• TMX-200 - 進階選購
• TMX-EX 擴充機箱 (需要主機箱才能運作)
• 最大類比模組： 3。
• 最大類比波形：48。
• 機箱： 鋁製，有鎧裝端蓋。
• 尺寸 ： 14.5” (36.8 cm) H x 19” (48.3 cm) W x 5.04” (12.8 cm) D (不含把手)
• 重量 ：15 lbs. (6.8 kg) （包括 3 個模組）。
• 輸入電壓範圍 ：115/230 VAC。
• 電壓頻率： 50/60 Hz。
• 其它 TMX 選項
• IRIG/GPS：IRIG 時間碼和 GPS 選項。
• 高速示波器卡： 50 MS/s 2 通道示波器選項。
• 視訊選項： USB 同步視訊擷取。
• 壓縮擷取： 用於保存檔案大小的長時間記錄。
• CAN：用於記錄 CAN 匯流排資料。
• 可選容量硬碟機高達 1.92 TB SSD。

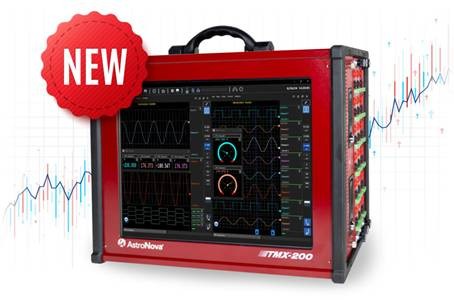

The TMX-200 is the next experience in test and measurement excellence. Rugged and easy-to-use, the TMX-200 all-in-one data acquisition system is a complete solution with everything you need to acquire, visualize, and analyze data quickly.
Operation of the TMX-200 is quick and effortless, with its advanced user experience and 17” touchscreen display. A variety of input modules make it ideal for many applications, including maintenance and troubleshooting, R&D, verification and validation.

• 1MHz Sample Rate per channel
• All new Intuitive User Experience
• Multiple Realtime Screens
• Expandable to 96 Channels
• Voltage, Bridge, Thermocouple & IEPE Inputs
• Synchronized Data, Video, GPS & CAN
• Removable Data Capture SSD up to 1.92TB
• Export Data to Excel, MatLab and other formats
• LabVIEW & Python libraries for integration
• Discover 5 Dynamic Features

1. Total configuration flexibility for signals, visualization, acquisition, review, analysis, and data export
2. Smaller, Lighter and Faster with a Ruggedized construction now weighing only 28 lbs., the TMX-200 is designed for use in laboratory and field environments.
3. All new Intuitive User Experience with multiple screens for simultaneous Realtime and Scope viewing.
4. Data security capabilities including a dedicated data acquisition drive for data integrity, removable data drives for security, and an optional docking station for secure and quick data transfer.
5. Modular input boards with up to 1MS/s per channel. Including an available dual channel 50MS/s synchronized scope card..

A Complete & Powerful System
All-in-One Portable Hardware and Software System
The TMX-200 is an integrated solution for monitoring, capturing, analyzing and exporting many analog and digital sensor signals.
Easy to Use
The user interface provides an intuitive process for reducing setup time and errors. Users can see the data live, adjust parameters, and analyze results quickly and easily. Setups can be programmed and stored for repeated tests.
Portable and Rugged
With its ruggedized construction and weighing only 29 lbs., the TMX-200 is designed for use in laboratory and field environments.
Enhanced Data Visualization
The system offers real-time scrolling, scope display, data review and analysis with multiple window support. The system display is totally customizable.
Data Security
The TMX-200 offers data security capabilities including a dedicated data acquisition drive for data integrity, removable data drives for security, and an optional docking station for quick data transfer.

TMX-200 – Mainframe
Mainframe Chassis

• Maximum Analog Modules: 3 (6 with optional TMX-EX Expansion Chassis)
• Maximum Analog Waveforms: 48 (96 with optional TMX-EX Expansion Chassis)
• Event Inputs (TTL): 16
• Derived “Math” Channels: Yes, available in Realtime, Scope & Review Mode
• Pre-capture filters: Low pass, high pass, band pass, band stop, RMS
• Post-capture filters: Low pass, high pass, band pass, band stop
• User Engineering Units: Yes
• Calibration: Semi-automated to external reference

Data Acquisition Recording

• Operational Modes: Scope, Review, Real-time (scrolling)
• Recording Method: Removable 960 GB SSD
• Total Capacity: Over 400 billion samples
• Maximum Record: Up to the drive capacity
• Data Stored: Raw (unfiltered) data saved to the drive
• Time Stamp: Time and date automatically saved with data
• Trigger Point: Amount of pre and post trigger is user adjustable
• Auto Re-Arm: Automatic stacking of captures
• File Information: Information on units, measurement range and sample rate saved with data

Color Display

• Type: Active matrix color LCD (TFT)
• Viewing Area: 17 inch / 43.18 cm (diagonal)
• Resolution: 1280 x 1024
• Touch: Full screen, resistive
• Compliance / Environmental
• Safety: IEC 61010-1:2010 (Third Edition)
• IEC 61010-2-030:2010
• EMC: EN 61326-1: 2013/01/01, FCC Part 15 Subpart B (10-2021)
• Power Harmonics: IEC 61000-3-2
• Operating Temp: 0 to 40 °C (32 to 104 °F)
• Operating Humidity: 10 % to 90 % non-condensing
• Shock: MIL-STD-810F Method 516.5, Procedure I
• Vibration: MIL-STD-810F Method 514.5, Procedure I

Power

• Input Voltage: 115/230 VAC
• Frequency: 50/60 Hz
• Power Consumption: 300 W maximum
• Physical
• Enclosure: Aluminum, with armored end caps
• Dimensions: 14.5” (36.8 cm) H x 17.3” (44.0 cm) W x 7.5” (19.1 cm) D (without handle)
• Weight: (including 3 modules) 29.5 lbs. (13.4 kg)

Interface

• Ethernet: 1000BaseT
• HDMI, DisplayPort: For external monitor use
• USB 3.0 (4 ports): For external peripherals and file export
• Expansion Port: For connection of optional TMX-EX Expansion Chassis
• TMX-200 – Advanced Options
• TMX-EX Expansion Chassis (Requires Mainframe Chassis for Operation)
• Maximum Analog Modules: 3
• Maximum Analog Waveforms: 48
• Enclosure: Aluminum, with armored end caps
• Dimensions: 14.5” (36.8 cm) H x 19” (48.3 cm) W x 5.04” (12.8 cm) D (without handle)
• Weight (including 3 modules): 15 lbs. (6.8 kg)
• Input Voltage Range: 115/230 VAC
• Frequency Range: 50/60 Hz

Other TMX Options

• IRIG/GPS: IRIG timecode and GPS option
• High-Speed Scope Card: 50 MS/s 2-ch scope option
• Video Option: USB synchronized video acquisition
• Compressed Capture: For long-term recording with file size conservation
• CAN: For recording CAN Bus data
• Optional capacity drives Up to 1.92 TB SSD
