EA Advanced Asset Monitoring and PD Alarm System 型號:Astute HV
  • 為先進的設備監測及局部放電預警系統,可全年全天候持續監測變電所開關設備及電纜的局部放電活動。
  • 可同時持續監測幾百個點的局部放電活動位置、大小及嚴重程度。
  • 2年內回收設備成本。
  • 獨家的外部雜訊消除技術,能在高雜訊環境下辨識局部放電活動。
  • 以無比的精度定位局部放電,免除高昂的調查需求。
  • 創新的非侵入式測量技術、靈活的系統安裝及移動、最大程度的減少開關設備當機及接線需求。
  • 持續的線上狀態監測 - 內部局部放電、表面局部放電及電纜內局部放電活動的測量及分析,預先防範故障發生。
    • 為先進的設備監測及局部放電預警系統,可全年全天候持續監測變電所開關設備及電纜的局部放電活動。
    • 全面性的局部放電監測:
      • 提供關於設備實際狀態的寶貴資訊 - Astute® HV 透過同步精準的測量及分析設備的實際狀態,而實現變電所的漸進式管理。
      • 透過降低成本、改善可靠性與效率,提高設備管理的效益。
      • 減少開關設備意外的當機。
      • 提高現場安全性。
    • 新一代的技術:Astute® HV 是EA Technology近40年來在局部放電活動測量及解讀方面,領先市場的獨家經驗的產品。
    • 多種感測器系統:Astute® HV是新一代設備管理系統的一部份,整合多種局部放電器的功能在單一儀器內。
    • 優點及特點:
      • 2年內回收設備成本。
      • 獨家的外部雜訊消除技術,能在高雜訊環境下辨識局部放電活動。
      • 以無比的精度定位局部放電,免除高昂的調查需求。
      • 創新的非侵入式測量技術、靈活的系統安裝及移動、最大程度的減少開關設備當機及接線需求。
      • 持續的線上狀態監測,能及早發現設備惡化情況,並依據偵測結果採取防範措施。
      • 內部局部放電、表面局部放電及電纜內局部放電活動,全都可以進行測量及分析,從而預防故障發生。
      • 監測與局部放電的變化有關的環境溫/濕度。
      • 可設定警報及通知訊息,能立即反應惡化中的狀態。
      • 直觀的網頁型管理暨資料分析系統,既簡單又好用。
      • 可選購智能雲端解決方案,從遠端管理多個系統。
      • 可容納最多300個局部放電測量點,即使最大的系統也適用。
      • 產品型式可選擇固定式或可攜式系統,能滿足大型或小型站點的需求。
    • 系統功能:可同時持續監測幾百個點的局部放電活動的位置、大小及嚴重程度。
    • 局部放電偵測:在隨時間記錄的同時,持續檢查在絶緣表面、絶緣內部元件及電纜內有無局部放電活動。
    • 局部放電預警:
      • 以智能型組態配置設定的預警系統,可在每個通道個別設定臨界值,以適用不同的測量類型。
      • 可選購透過SCADA、電子郵件及SMS發送通知。
    • 局部放電測量:最多300個測量點同時測量局部放電活動。
    • 局部放電趨勢:最多300個並存的測量點監測局部放電活動隨著時間的變化及與環境條件(溫度和濕度)的關聯性。
    • 局部放電分析:可持續評估及報告局部放電活動,並可從測量裝置、桌上型電腦或透過雲端讀取資料。
    • 局部放電定位:使用飛行時間測量法測量到1ns(奈秒)的解析度,定位局部放電活動來源在30cm以內。

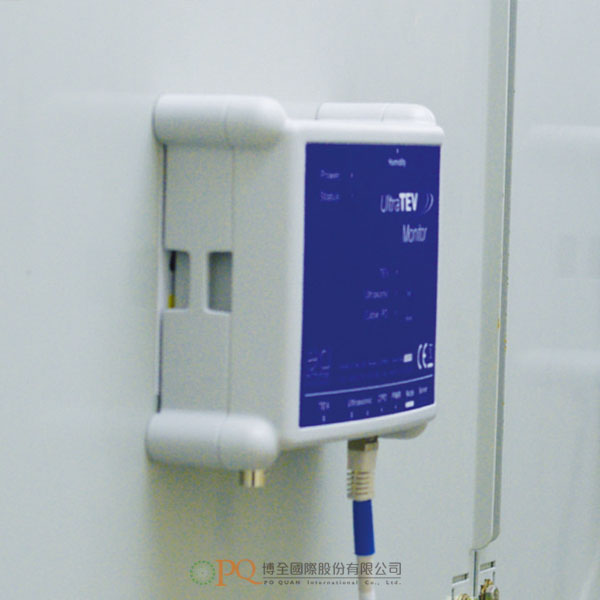

    • UAstute® HV 測量點裝置:
      • 暫態地電壓檢測(TEV):
        • 測量範圍:0~60dBmV。
        • 頻寬:3~80MHz。
        • 解析度:1dB。
        • 精度:±1dB。
        • 定位解析度:1ns。
      • 超音波檢測:
        • 測量範圍:-7dBμV~68dBμV。
        • 解析度:1dB。
        • 精度:±1dB。
        • 傳感器靈敏度:-65dB(0dB = 1volt/μbar rms SPL)。
        • 傳感器中心頻率:40kHz。
        • 傳感器直徑:16mm。
      • 電纜局部放電:
        • 測量範圍:0~102,400pC。
        • 頻寬:200kHz~20MHz。
        • 解析度:50pC。
      • 指示燈:
        • 電源LED燈:紅/綠雙色LED燈。
        • 狀態LED燈:紅/綠雙色LED燈。
        • TEV狀態:紅/綠雙色LED燈。
        • 超音波狀態:紅/綠雙色LED燈。
        • 電纜局部放電狀態:紅/綠雙色LED燈。
      • EMC/安規:
        • 安規:安全超低電壓(SELV)。
        • EMC耐受性標準:符合工業等級。
        • EMC放射性標準:符合工業等級。
    • 可攜式中央主機:
      • 中央主機指示燈:
        • 系統電源:1個綠色LED燈。
        • UltraBus電源:1個綠色LED燈。
        • 測量點健康狀態:1個綠色LED燈。
        • 警報、SCADA輸出1-3:4個紅色LED燈。
      • EMC/安規:
        • 安規等級:1。
        • EMC耐受性標準:符合工業等級。
        • EMC放射性標準:符合工業等級。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • Award winning advanced asset monitoring and PD alarm system
    • For 24/7 monitoring of Partial Discharge (PD) activity in substation switchgear and cables
    • Comprehensive PD Monitoring:
      • Provides valuable information on the actual condition of assets. The Award Winning Astute® HV enables progressive management of substations through its ability to precisely measure and analyse the actual condition of assets simultaneously.
      • Enhances the effectiveness of asset management, by improving reliability and efficiency with reduced costs
      • Reduces unplanned switchgear outages
      • Increases site safety
    • Next Generation Technology: The Astute® HV is the product of EA Technology’s unique experience as a pioneer in the measurement and interpretation of PD activity for nearly 40 years.
    • Multiple Sensor Systems: The Astute® HV is part of a new generation of asset management systems, combining the functions of multiple PD instruments in a single package.
    • Benefits and Features:
      • Cost of installation payback within two years
      • Astute® HV unique external noise cancellation allows it to identify PD in high noise environments
      • PD is located with unrivalled precision, eliminating costly investigations
      • Innovative non-intrusive measurement technology allows flexible system installation and movement with switchgear outage and minimal cabling
      • Continuous online condition monitoring provides early detection of asset deterioration, enabling informed preventative measures
      • Internal PD, surface PD and PD in cables are all measured and analysed thereby pre-empting failures
      • Monitoring of environmental conditions correlates changes in PD with humidity and temperature
      • Configurable alarms and notifications allow instant response to deteriorating conditions
      • Intuitive web-based management and data analysis system is simple and easy to use
      • The option of intelligent cloud-based solution capable of remotely managing multiple systems
      • Capacity for up to 300 individual PD measurement points so that even the largest of systems can be covered
      • Product options include both fixed and portable systems to suit large or small site requirements
    • System Capabilities: The Astute® HV continuously monitors hundreds of points simultaneously, measuring the location, magnitude and severity of PD activity.
    • PD Detection: Continuously checks for the presence of PD activity on the surface of insulation, internal to components and in cables while recording over time.
    • PD Alarms:
      • Alarm systems with intelligent configuration capabilities, allowing thresholds to be set individually on each channel, for different measurement types
      • Optional notifications via SCADA, email and SMS.
    • PD Measurement: Collates PD activity from up to 300 concurrent measurement points.
    • PD Trending: Monitors changes in PD activity from up to 300 concurrent measurement points over time, together with correlation to environmental condition (temperature and humidity).
    • PD Analysis: Evaluates and reports on PD activity continuously, with data accessible on the device, on the desktop or via the cloud.
    • PD Location: Uses time-of-flight measurement to a resolution of 1ns (nanosecond), locating the source of PD activity to within 30cms. Amplitude is not a sufficient indicator of PD so time-of-flight is used to gain an accurate location.
    • Astute® HV Node:
      • TEV:
        • Measurement Range: 0 to 60dBmV
        • Pass Band: 3 to 80 MHz
        • Resolution: 1dB
        • Accuracy: ±1dB
        • Precedence Resolution: 1ns
      • Ultrasonic:
        • Measurement Range: -7dBμV to 68dBμV
        • Resolution: 1dB
        • Accuracy: ±1dB
        • Transducer Sensitivity: -65dB (0dB = 1volt/μbar rms SPL)
        • Transducer Centre Frequency: 40 kHz
        • Transducer Diameter: 16mm
      • Cable PD:
        • Measurement Range: 0 to 102,400pC
        • Pass Band: 200 kHz to 20MHz
        • Resolution: 50pC
      • Indicators:
        • Power LED: Bi-colour Red/Green LED
        • Status LED: Bi-colour Red/Green LED
        • TEV State: Bi-colour Red/Green LED
        • Ultrasonic State: Bi-colour Red/Green LED
        • Cable PD State: Bi-colour Red/Green LED
      • EMC/SAFETY:
        • Safety Class: SELV
        • EMC Immunity: Industrial Levels
        • EMC Emissions: Industrial Levels
    • Portable Hub Unit:
      • Hub Unit Indicators:
        • System Power: 1x Green LED
        • UltraBus Power: 1x Green LED
        • Monitor Health: 1x Green LED
        • Alarm, SCADA Outputs 1-3: 4x Red LED
      • EMC/SAFETY:
        • EMC Class: 1
        • EMC Immunity: Industrial Levels
        • EMC Emissions: Industrial Levels
    • Please feel free to contact for detailed specifications, accessories, software and options.
