資料擷取模組

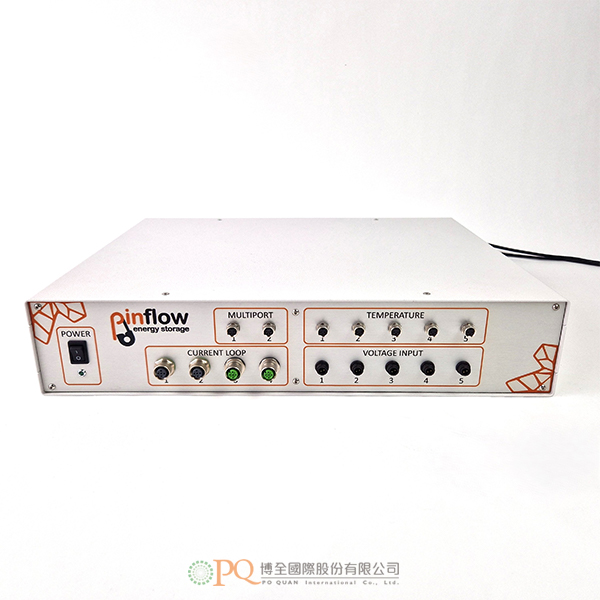

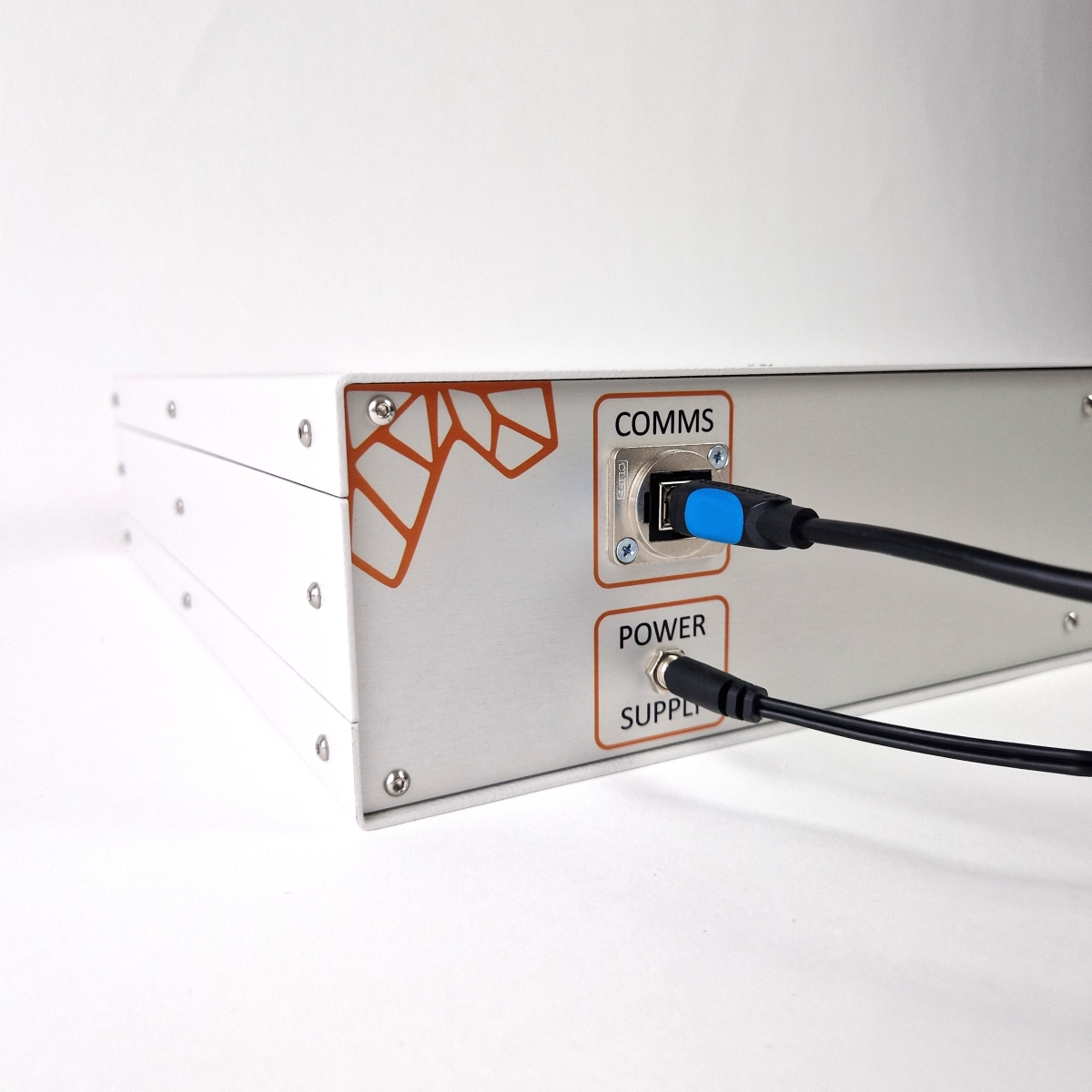

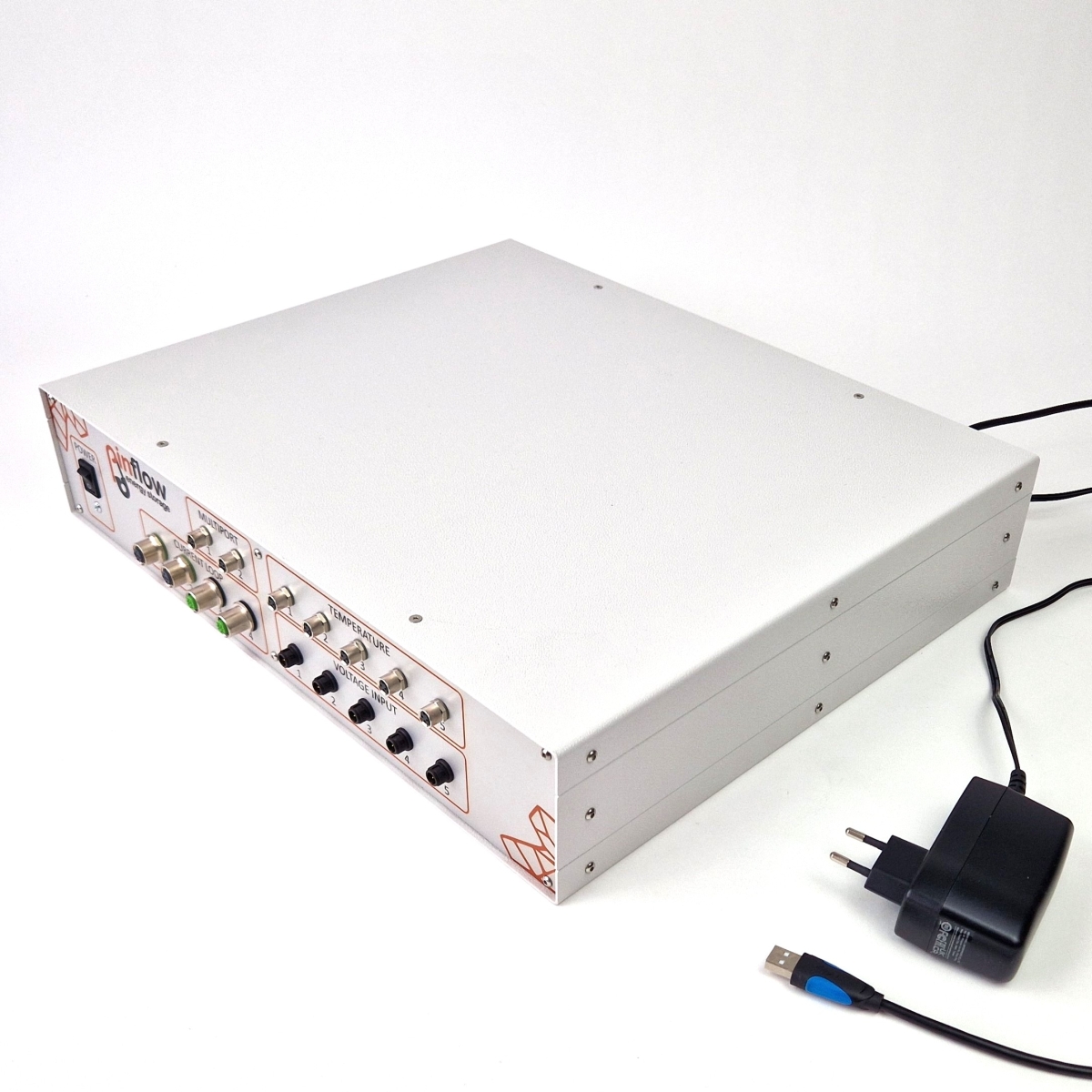

本款資料擷取模組具備 4 個通道與 16 組輸入。每通道皆標配 1 組 4–20 mA 電流迴路（壓力測量）、1 組 Pt100 溫度輸入與 1 組 ±5 V 電位輸入（開路電壓 OCV 測量）。此外更提供豐富的擴充介面，包含 1 組 Pt100 溫度輸入以及 3 組 ±5 V 電位輸入（內含兩組 24V 供電埠）。系統採用 USB-B 介面進行數據傳輸，出貨即隨附 24V 電源供應器與專用通訊線。

外觀尺寸 / mm	88 (高) \ 360 (深) \ 443 (寬) （符合 2U 19 吋機架式尺寸）
重量 / kg	8.25
功耗	48 W（使用 24 VDC）
工作溫度 / °C	0-15
總通道數	16
電壓通道	7×，量測範圍 ±5 V（其中 2 組包含於多功能埠 Multiport中）
閉迴路通道	4×，量測範圍 4–20 mA
溫度通道	5× RTD（電阻式溫度感測器）
多功能埠電源供應	24VDC，總輸出電流 400 mA

Data acquisition module with four channels and 16 inputs. Inputs (per one channel): 1× current loop 4–20 mA (pressure measurement), 1× temperature (for Pt100), 1× potential ±5 V (OCV measurement). Extra inputs: 1× temperature (for Pt100), 3× potential ±5 V (OCV measurement, including two with 24V power source). USB-B data communication port. 24V power source and communication cable is included.
