可攜式超音波探傷儀

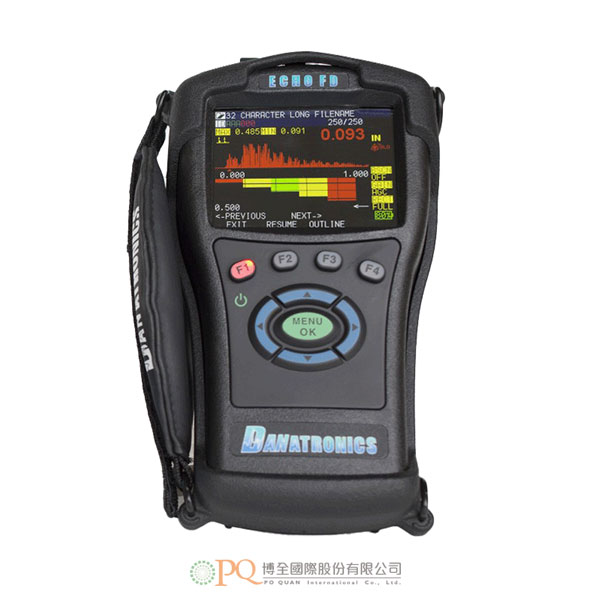

Danatronics Portable Ultrasonic Flaw Detector 型號:ECHO FD | ECHO 9FD | ECHO 7FD | ECHO 8FD
  • ECHO FD為可攜式超音波探傷儀,與廣受歡迎的ECHO系列一樣,都歷經現場的操作驗證。
  • ECHO FD具三大亮點:低成本、操作簡單及電池壽命長 - 代表了日常使用的探傷儀就成本、體積與操作簡易性方面的突破。
  • ECHO FD甚至可以在探傷儀、腐蝕測厚儀或精密測厚儀之間切換,是全球能提供如此廣大應用功能的最小及最經濟實惠的儀器。
  • 具有許多實用的特點,包括:
    • 快速、60Hz更新率。
    • 2個獨立的閘門。
    • 5個獨特的顯示模式…等。
    • ECHO FD為可攜式超音波探傷儀,與廣受歡迎的ECHO系列一樣,都歷經現場的操作驗證。
    • ECHO FD具三大亮點:低成本、操作簡單及電池壽命長 - 代表了日常使用的探傷儀就成本、體積與操作簡易性方面的突破。
    • ECHO FD甚至可以在探傷儀、腐蝕測厚儀或精密測厚儀之間切換,是全球能提供如此廣大應用功能的最小及最經濟實惠的儀器。
    • ECHO FD新型手持式超音波探傷儀,具有許多實用的特點,包括:
      • 快速、60Hz更新率。
      • 2個獨立的閘門。
      • 5個獨特的顯示模式。
      • 單手操作。
      • 3.5吋日光下可讀及有彩色調色盤選項的顯示幕。
      • 警報時變換顏色及振動。
      • DAC。
      • AWS。
      • API-5UE。
      • 峰值儲存。
      • 2GB可擴充到32GB的微型記憶卡儲存。
      • 資料記錄器包含B掃描及可將讀值匯出到excel。
      • 長13小時的電池使用壽命。
      • 特製的橡膠保護套(附立架)、4點胸帶及獨特的2指支撐帶。
      • 在美國設計製造。
    • 應用及產業:
      • 焊接檢查
      • 脫層
      • 多孔性
      • 脫膠
      • 鍛造
      • 鑄造
      • 精煉
      • 發電
      • 油氣
      • 管道檢查
      • 坦克檢查
      • 厚度測量
      • 檢測公司

    • 顯示幕:3.5吋TFT,320 x 240像素(¼ VGA)日光下可讀的彩色顯示幕,畫面更新率60Hz。
    • 背光:LED背光,可調整光的強度。
    • 包裝:IP67保護等級設計、防潑水、高耐衝擊塑膠、發光的橡膠鍵盤 - 可進行“通/止”測試。
    • 操作溫度:-20~50℃。
    • 傳感器連接器類型:Lemo 00。
    • 頻寬:0.5~30MHz (-3dB)。
    • 脈衝發生器可調的方波(1-25 MHz),尖波。
    • 模式:脈衝回波、雙重、穿透。
    • 測量速率:60Hz。
    • 脈衝發生器電壓:30、60、90、120V。
    • 範圍: 0.400吋f.s.到23吋(用於鋼材的速度) 。
    • 零點抵補:0~5000 µsec.。
    • 增益:0~90db@0.1db增量。
    • USB2.0:雙向通訊、作為電池充電的輸入。
    • 警報:警報時動態的變換顏色及振動 – 閘門內回波、在DAC正或負閘門以上回波及最小深度警報。
    • 資料記錄器:標準2GB,可擴充至32GB抽取式微型SD卡儲存。檔案類型:線性、有自定義點的2D、有自定義點的3D。
    • 儲存設定:2700個校正及設定檔的儲存及讀出。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • ECHO FD is our portable ultrasonic flaw detector in the same field-proven case as our popular ECHO series.
    • Low cost, easy to use and long battery life. ECHO FD represents a breakthrough in terms of cost, size and ease of use for your everyday flaw detector.
    • ECHO FD can even toggle from a flaw detector, corrosion or precision thickness gage making it the smallest and most affordable unit in the world to offer such a vast application set.
    • Our new hand-held ultrasonic flaw detector is packed with many useful and practical features including:
    • Features:
      • Fast, 60Hz update rate
      • 2 independent gates
      • 5 unique display formats
      • One-hand operation
      • 3.5” sunlight readable display with color pallet
      • Change color and vibrate on alarm
      • 2 independent gates
      • DAC
      • AWS
      • API-5UE
      • Peak Memory
      • 2 gb expandable to 32gb of micro sd card memory
      • Datalogger including b-scan and export of reading to excel
      • 13 hour long battery life
      • custom protective rubber booth with built in bail, 4 point chest harness and unique 2 finger hold strap.
      • Made and designed in USA
    • Applications and industries:
      • Weld inspection
      • Delaminations
      • Porosity
      • Disbond
      • Forgings
      • Castings
      • Refining
      • Power generation
      • Oil and gas
      • Pipeline inspection
      • Tank inspection
      • Thickness surveys
      • Inspection companies

    • Display: 3.5” TFT, 320 x 240 pixels (¼ VGA) sunlight readable color display with display update rate of 60 Hz.
    • Backlight: Light Emitting Diode (LED) backlight. Includes variable light intensity.
    • Package:  Designed for IP67 rating, custom, splash-proof, high impact plastic with illuminating rubber keypad for go/no-go testing.
    • Operating Temperature: -20 to 50C
    • Transducer Connectors: Lemo 00
    • Bandwidth: 0.5-30 Mhz (-3dB)
    • Pulser Tunable Square Wave (1-25 MHz), Spike
    • Mode: Pulse-echo, dual, thru
    • Measurement rate: 60 Hz
    • Pulser Voltage: 30, 60, 90 120V
    • Range: 0.400” full scale to 23 inches for steel velocity
    • Zero Offset: 0-5000 µsec.
    • Gain: 0-90db in .1db increments
    • USB 2.0: 2-way communication, acts as input for battery re-charge
    • Alarm: dynamic change of color and vibrate on alarm for echo in gate, echo above DAC positive or negative gate and minimum depth alarm
    • Datalogger: 2Gb std, expandable to 32GB of removeable micro sd card memory: file types linear, 2D 2D with custom point, 3D 3D with custom point.
    • Stored Setups: storage and recall of 2700 calibration and set-up files.
    • Please feel free to contact for detailed specifications, accessories, software and options.
