掌上型超音波腐蝕測厚儀(彩色畫面)

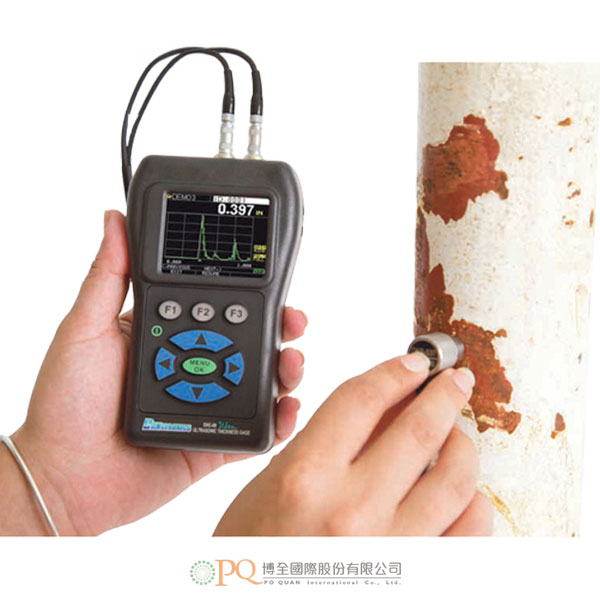

Danatronics EHC09 Color Wave Series Hand-held Ultrasonic Thickness Gauge 型號:EHC-09 Wave|EHC-09C|EHC-09DLC|EHC-09CW|EHC-09DLCW
  • Danatronics EHC-09 Color Wave系列掌上型超音波腐蝕測厚儀,是腐蝕應用厚度量測的首選。
  • EHC-09 Color Wave具備許多標準實用的特點,包括日光下可讀的彩色顯示幕和即時A掃描、回波到回波(可忽略塗層)、B掃描、100K厚度讀值資料記錄器及可匯出到Microsoft excel的介面程式。
  • 提供4款機型,包括EHC-09C、EHC-09DLC、EHC-09CW及EHC-09DLCW。
  • 警報時的振動功能,是全球首創,在嘈雜的環境下使用,很有幫助。
    • Danatronics EHC-09 Color Wave系列掌上型超音波腐蝕測厚儀,是腐蝕應用厚度量測的首選。
    • EHC-09 Color Wave具備許多標準實用的特點,包括日光下可讀的彩色顯示幕和即時A掃描、回波到回波(可忽略塗層)、B掃描、100K厚度讀值資料記錄器及可匯出到Microsoft excel的介面程式。
    • 提供4款機型,包括EHC-09C、EHC-09DLC、EHC-09CW及EHC-09DLCW。
    • 警報時的振動功能,是全球首創,在嘈雜的環境下使用,很有幫助。
    • 特點:
      • 同步即時的彩色波形及厚度讀值顯示。
      • 警報時振動及變換顏色。
      • 增益、空白、範圍、射頻及整流模式的控制。
      • 提供多種機型選擇。
      • 日光下可讀的彩色顯示幕。
      • IP54保護等級設計。
      • 100k字母數字資料記錄器 - 可進行檔案比較及匯出到Microsoft Excel。
      • B掃描,可選購磁輪編碼器。
      • 美國製造。
    • 典型應用:
      • 鍋爐管
      • 壓力容器
      • 貯存槽
      • 船體
      • 貨櫃
      • 家用油罐
      • 管道
      • 蒸汽管線
      • 壓縮機

    • 體積:長127mm x寬76.2mm x高31.75mm。
    • 重量:0.23kg。
    • 厚度範圍:對鋼材是0.020 - 20吋(0.50 mm - 508 mm),依材料、溫度及選擇的傳感器而定。
    • 材料速度校正範圍:0.0200 - 0.7362 in/uS (0.508 - 18.699 mm/uS)。
    • 溫度(測厚儀操作):-20~50°C。提供適用於材料溫度範圍-20° C~510° C的高溫傳感器選購。
    • 電池壽命:8 -14小時(依操作狀態而定)。
    • 電池類型:2顆AA鹼性電池。
    • 彩色顯示幕:170x220像素,高解析TFT彩色顯示幕,日光下可讀。
    • 資訊顯示:漏失信號(LOS)、最小值、最大值、大字讀值(同時顯示最小值)、速度、零點、校正、單位、凍結、解除凍結、%電池剩餘壽命、增益-低/標準/高、回波到回波符號。
    • 解析度:0.001吋(0.01mm)、0.01吋(0.1mm)。
    • 探頭識別:透過選單中的選擇列表。
    • 延遲線零點測量:在開機時自動以列出的數值執行。極適於在升高的溫度下,用於修正延遲線磨損/曲率及傳感器音波漂移。
    • 包裝:IP54保護等級,特製、防潑水、耐高衝擊塑膠、發光的橡膠鍵盤 - 可進行“通/止”測試。
    • 頻寬:0.5~20 MHz (-3dB)。
    • 單位:英制、公制、微秒。
    • 增益:對於沒有波形的測量在不同的測試條件下為低、標準及高;或對於有波形的測量為20~90db@1db 步階或自動增益控制(AGC)。
    • 差異模式:以使用者輸入的參考值的絕對值或百分比來表示與實際厚度測量值的差異。
    • 警報:最小/最大深度、振動、嗶嗶聲和畫面閃爍及鍵盤發光。
    • 發光鍵盤:F1 = 紅色、F2 = 黃色及F3 = 綠色,用於簡單的“通/止”測試。
    • 符合人體工學的設計:使用者可選擇慣用左手或右手操作鍵盤而切換畫面。
    • 背光:LED背光,依有效的讀值或最後一次的按鍵而開/關或自動打開。
    • 關機:自動、使用者可設定的逾時時間(1~31分鐘)、在沒有讀值/按鍵後或永不關機。
    • 運輸箱:硬式塑膠及高密度模鑄泡棉切割,可放置測厚儀及多數配件。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • Danatronics offers our EHC-09 Color Wave series as the top of the line gages for corrosion applications. The EHC-09 Color Wave offers many standard and practical features including a sunlight readable color display with live A-Scan, echo to echo to ignore coatings, B-Scan, 100K thickness reading datalogger with interface to Microsoft excel. The Color Wave is available in 4 models including the EHC-09C, EHC-09DLC, EHC-09CW and EHC-09DLCW. The vibrate on alarm is a world’s first and is great for loud environments!
    • Features:
      • Live Simultaneous Color Waveform and Thickness Display
      • Vibration and color change on alarm
      • Control of Gain, Blanking, Range, RF and Rectify Modes
      • Available in Multiple Models
      • Sunlight Readable color display
      • IP54 rated
      • 100k alphanumeric Datalogger with file compare and export to Microsoft excel
      • B-Scan – with optional magnetic wheel encoder
      • Made in USA
    • Typical Applications:
      • Boiler Tubes
      • Pressure Vessels
      • Storage Tanks
      • Ship Hulls
      • Containers
      • Home Oil Tanks
      • Pipes
      • Steam Lines
      • Compressors
      • Shafts

    • Size: 5" (127mm)(L) x 3"(76.2 mm)(W) x 1.25" (31.75 mm)(H)
    • Weight: 8 OZ (0.23 kg)
    • Thickness range: 0.020 - 20 inches (0.50 mm - 508 mm) in steel, depending on material, temperature and transducer selection
    • Material Velocity Calibration Range: 0.0200 - 0.7362 in/uS (0.508 - 18.699 mm/uS)
    • Temperature: Gage Operating: -4° F to 122° F (-20° C to 50° C) High temperature transducers available for material temperatures from -5° F to 950° F (-20° C to 510° C)
    • Battery life: 8 -14 hours (depends on operating conditions)
    • Battery type: 2 "AA" Alkaline
    • Color Display: 170 X 220 pixels, high resolution TFT color display, sunlight readable
    • Information displays: Loss of signal (LOS), min, max, large reading while displaying min at the same time, velocity, zero, calibration, units, freeze, unfreeze, % battery life remaining, gain - low, std, high, echo to echo symbol
    • Resolution: 0.001" (0.01 mm), 0.01” (0.1 mm)
    • Probe Recognition: Via pick list from a menu
    • Delay line zero measurement: Auto at power up with listed numeric value. Ideal for correcting delay line wear/curvature and for transducer acoustic drift at elevated temperatures
    • Package: IP54 Rated, Custom, splash-proof, high impact plastic with illuminating rubber keypad for go/no-go testing
    • Bandwidth: 0.5-20 MHz (-3dB)
    • Units: English/Metric/Microseconds
    • Gain: Low, Standard and High for varying test conditions (for gages without a waveform) or 1 dB steps from 20-90 dB or Automatic Gain Control (AGC) for gages with a waveform
    • Differential Mode: Displays the difference from the actual thickness measurement in absolute or percentage of a user entered reference value
    • Alarms: Minimum/Maximum depth, vibrates, beeps and display flashes as well as keypad illumination
    • Illuminating keypad: F1 = Red, F2 = Yellow and F3 = Green for easy, go/no-go testing
    • Ergonomics: User selectable lefty or rightly display changes via keypad
    • Backlight: Light Emitting Diode (LED), On/Off or Auto On based on valid readings or last key press
    • Shut off: Auto, user programmable time out (1-31 minutes), after no reading/key press or never shut off
    • Transport case: Hard Plastic with high density molded foam cut out for gage and most accessories
    • Please feel free to contact for detailed specifications, accessories, software and options.
