開關場局部放電定位器

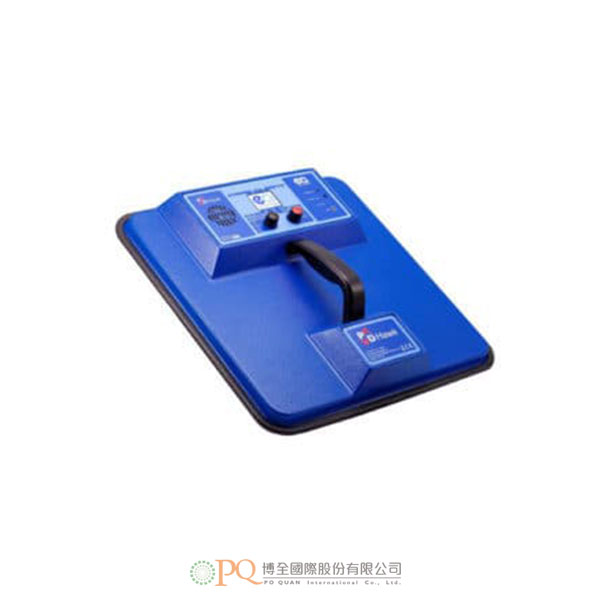

EA Switchyard Partial Discharge (PD) Locator 型號:PD Hawk™
  • 設計獨特,為全球最有效的開關場局部放電定位器,可在開放式開關場,安全的進行內部局部放電活動的定位!
  • 可透過Android行動裝置應用程式記錄及儲存資料、建立報告、發送Email及進一步分析!
  • 特點:極快速而精準、操作簡單、行動式、設計強固、具高度安全性。
  • 優點:防止成本高昂的故障、快速的投資回收、蒐集寶貴的設備狀態數據、延長設備壽命。
  • 可應用在以下設備的內部局部放電活動定位:比壓器/比流器、斷路器、絶緣碍子、隔離開關、避雷器、電纜密封終端。
    • 設計獨特,為全球最有效的開關場局部放電定位器,可在開放式開關場,安全的進行內部局部放電活動的定位!
    • 可透過Android行動裝置應用程式記錄及儲存資料、建立報告、發送Email及進一步分析!
    • 優點:
      • 防止成本高昂的故障。
      • 快速的投資回收。
      • 蒐集寶貴的設備狀態數據。
      • 延長設備壽命。
    • 特點:
      • 極快速而精準。
      • 操作簡單。
      • 行動式、設計強固。
      • 具高度安全性。
    • 快速:幾分鐘內掃描整個開關場!
      • PD Hawk™開機後,可立即操作使用。
      • 掃描開關場的無線電波信號,濾除不相干的信號,例如行動電話、電視信號及無破壞性電暈活動。
      • 觀察/收聽達到高峰時的讀值,以聚焦在信號發射源。
      • 旋轉儀器進行極化偵測,以定位出最強的信號。
      • 使用脈衝模式,以確認信號是否為局部放電;關注局部放電的信號強度及位置。
      • 評估設備健康狀態及其故障風險等級,決定是否須進一步探查及/或維護。
    • PD Hawk™安卓行動裝置應用程式:
      • 記錄:以客戶為中心所設計的專屬應用程式,採用2種模式記錄資料:脈衝模式與掃描頻率模式。
      • 儲存、建立報告、發送Email及進一步分析:PD Hawk™安卓行動裝置應用程式可儲存記錄的資料,使操作員能在之後建立更精準的報告,也可立即透過電子郵件發送檢測結果,以供進一步分析。
      • PD Hawk™ 安卓行動裝置應用程式,可在Google Play商店下載及安裝。
    • 快速專注在內部局部放電的偵測:
      • PD Hawk™測量47 - 1000 MHz頻率範圍內的放射信號,預設頻率800MHz是內部局部放電活動的典型頻率,可忽略無害的電暈活動,排除假讀值的非局部放電信號。
    • 經濟有效的預防停機:
      • 開關場設備出問題的第一個徵兆通常是突然故障,造成昂貴的損失及停機。
      • PD Hawk™能在設備故障前就辨識問題所在,而成本僅只是單次停機成本的一小部分費用而已。
    • 可應用在以下設備的內部局部放電活動定位:
      • 比壓器/比流器。
      • 斷路器。
      • 絶緣碍子。
      • 隔離開關。
      • 避雷器。
      • 電纜密封終端。
    • 介紹影片:​​
    • 測量:
      • 感測器:超高頻(UHF)指向性天線。
      • 測量頻寬:47-1,000MHz。
      • 解析度:1dB。
      • 精度:±1dB。
    • 機身:
      • 機殼:自然成色真空成型塑膠外殼。
      • 指示介面:彩色背光LCD螢幕、充電LED指示燈。
      • 控制介面:2個旋轉按鍵鈕。
      • 連接介面:2.1mm低壓直流充電輸入孔、3.5mm立體聲耳機插孔。
      • 耳機:迷你8Ω。
      • 體積:420x420x120mm。
      • 重量:2.4kg。
    • 電源:
      • 內部電池:3.7V 6.8Ah鋰離子電池。
      • 典型續航力:約8小時。
      • 電池節電:低電池電壓自動關機。
    • 電池充電器:
      • 額定電壓:90-264V AC。
      • 頻率:47-63Hz。
      • 充電電壓:18VDC。
      • 充電輸出電流:0.7A。
      • 電池充電電流:2.6A@4.2V。
      • 充飽電時間:3小時。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • SAFELY locates internal Partial Discharge (PD) activity in open terminal switchyards
    • The world’s most effective PD locator for switchyards
    • Benefits:
      • Prevents costly failures
      • Rapid return on investment
      • Gathers valuable data on asset condition
      • Extends asset life
    • Features:
      • Uniquely fast and accurate
      • Easy to use
      • Portable and rugged
      • Safe
    • Scan a whole Switchyard in minutes:
      • Switch on – the PD Hawk™ is instantly ready for action
      • Sweep the switchyard for radio emissions
      • Filter out irrelevant emissions e.g. mobile phone, television signals and non-destructive corona activity
      • Watch/listen to readings as they peak, to focus on the source of emissions
      • Rotate instrument for polarisation, to locate strongest signals
      • Use pulse mode to confirm emissions are PD
      • Note the strength and location of PD emissions
      • Rate the health of the asset and its risk of failure
      • Decide whether to investigate further and/or intervene
    • The PD Hawk™ Android App:
      • This unique application designed with the customer in mind captures data in two modes;
      • Pulse Mode and Scan Frequencies Mode. The PD Hawk™ Android App stores the captured data, enabling the operator to produce more accurate reports at a later date, it also allows results to be emailed instantaneously for further analysis.
      • The PD Hawk Android App is available on the Google Play Store*.
    • Fast Focus on Internal PD:
      • The PD Hawk™ measures emissions in the 47 – 1000 MHz frequency range with a default frequency of 800MHz, which is typical of internal PD activity. This enables the operator to disregard non-PD emissions, including harmless corona activity, and eliminate false readings.
    • Cost-Effective Outage Prevention:
      • The first sign of problems in switchyard assets is often sudden failure, causing expensive damage and outage.
      • The PD Hawk™ identifies problems in assets BEFORE they fail, at a fraction of the cost of a single outage.
    • Locate internal PD activity in:
      • Instrument transformers
      • Circuit breakers
      • Isolators
      • Disconnectors
      • Surge arrestors
      • Cable sealing ends
    • Measurement:
      • Sensor: UHF Directional Antenna
      • Measurement Bandwidth: 47 – 1,000MHz
      • Resolution: 1dB
      • Accuracy: ±1dB
    • Hardware:
      • Enclosure: Self-coloured vacuum formed plastic case
      • Indicators: Color back-lit LCD, Charging indicator LED
      • Controls: 2 off Rotary Encoders with Push-Buttons
      • Connectors: 2.1mm LV DC Charger Input, 3.5mm stereo headphone socket
      • Headphones: Min. 8 ohms
      • Size: 420mmx420mmx120mm
      • Weight: 2.4kg
    • Power Supplies:
      • Internal Batteries: 3.7V 6.8Ah Lithium-Ion
      • Typical Operating Time: approx. 8 hours
      • Battery Conservation: Automatic low battery voltage‘‘switch off’’
    • Battery Charger:
      • Rated Voltage: 90 – 264V AC
      • Frequency: 47 - 63Hz
      • Charging Voltage: 18V DC
      • Charging Output Current: 0.7 A
      • Battery Charging Current: 2.6 A @ 4.2V
      • Time for Full Charge: 3 hours
    • Please feel free to contact for detailed specifications, accessories, software and options.
