馬達|發電機雙繞組歐姆計

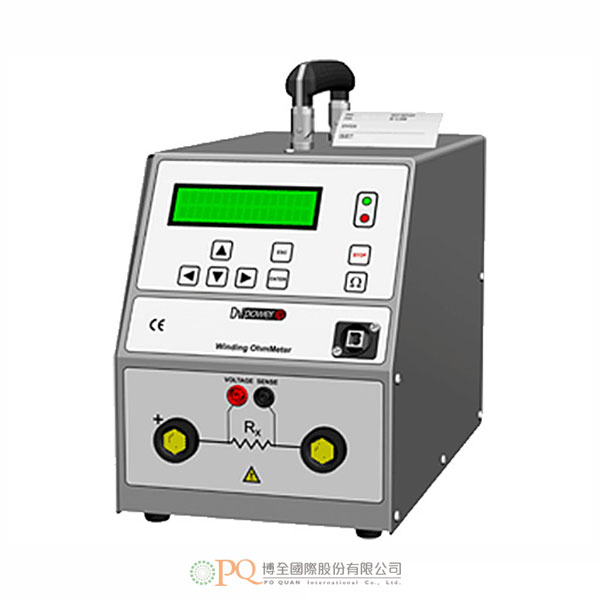

Motor & Generator Winding Ohmmeter 型號:RMO100M
  • 測試電流5mA~100A。
  • 輕量:8kg。
  • 測量電阻範圍:0.1μΩ~1kΩ。
  • 精度:0.1%。
  • 解析度:達0.1μΩ。
  • 雙通道繞組電阻測量 - 專用於電動馬達及發電機的繞組電阻測量。
  • 自動放電電路。
    • 測試電流5mA~100A。
    • 輕量:8kg。
    • 測量電阻範圍:0.1μΩ~1kΩ。
    • 精度:0.1%。
    • 解析度:達0.1μΩ。
    • 雙通道繞組電阻測量 - 專用於電動馬達及發電機的繞組電阻測量。
    • 自動放電電路。
    • 應用:
      • 雙通道繞組電阻測量,可同時進行馬達及發電機2個繞組的繞組電阻測量。
      • 儀器不適用於高電感性待測設備例如電力變壓器的電阻測量。
      • 可檢測馬達/發電機繞組內的匝間及相間短路,包括旋轉機械上的連接與接點問題。
      • 可測試放置在待測旋轉機械與測試導線連接之間的電源電路。
      • 可測量在繞組、焊接接頭、電纜接頭及任何非電感性待測設備之間的焊點電阻。
    • 系統介紹:
      • RMO100M為可攜式、輕量的繞組歐姆計(8kg),設計專用於電動馬達及發電機的繞組電阻測量。
      • 採用最尖端的技術 - 當今最先進的開關模式技術。
      • 以自動調節的測量及放電電路,產生真正的DC無漣波電流。
      • 自動調節的電流注入待測設備。
      • 2個獨立通道,可測試2個串聯繞組。
    • DV-Win軟體:
      • DV-Win軟體可以控制及觀察測試過程,並在電腦儲存及分析測試結果。
      • 提供測試報告,可選擇為Excel工作表、PDF、Word或ASCII格式。
      • 所有結果,都可以用報告格式匯出。
    • 標準配件:
      • DV-Win軟體。
      • USB線。
      • 主電源線。
      • 接地線(PE)。
    • 繞組電阻測量:
      • 測試電流5mA~100A DC。
      • 測量範圍0.1μΩ~1kΩ。
      • 典型精度:± (0.1% rdg + 0.1% F.S.)。
    • 解析度:
      • 0.1μΩ~999.9μΩ:0.1μΩ。
      • 1.000mΩ~9.999mΩ:1μΩ。
      • 10.00mΩ~99.99mΩ:10μΩ。
      • 100.0mΩ~999.9mΩ:0.1mΩ。
      • 1.000Ω~9.999Ω:1mΩ。
      • 10.00Ω~99.99Ω:10mΩ。
      • 100.0Ω~999.9Ω:0.1Ω。
    • 資料儲存:1,000個內部儲存位置。
    • 印表機(選購):
      • 感熱式印表機。
      • 列印圖形及數字。
      • 紙張寬度80mm。
    • 電腦介面:
      • USB。
      • 選購RS232。
    • 主電源:
      • 連接符合IEC/EN60320-1;UL498、CSA 22.2標準。
      • 主電源:90V~264V AC。
      • 頻率:50/60 Hz。
      • 輸入電源:1200VA。
      • 保險絲15A/250V,F型(使用者不可更換)。
    • 符合標準:
      • 低電壓指令:指令2014/35/EU(CE合格);Class 1儀器,污染等級2,安裝類別II,符合標準IEC EN 61010-1。
      • 電磁相容性:指令2014/30/EU(CE合格);符合標準EN 61326-1。
    • 體積重量:
      • 體積:寬198mm x 高255mm x 深380mm。
      • 重量:8kg。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • Test currents: 5 mA – 100 A
    • Lightweight: 8,0 kg
    • Measurement range: 0,1μΩ - 1kΩ
    • Accuracy: 0,1 %
    • Resolution: up to 0,1 μΩ
    • Two resistance measurement channels
    • Automatic discharge circuit
    • Application:
      • Two-channel winding resistance measurement, which enables simultaneous winding resistance measurement of up to two windings of motors and generators.
      • The instrument is not intended for resistance measurement of high-inductive test objects such as power transformers
      • Detection of turn-to-turn and phase-to-phase short circuits in the motor / generator windings, including problems with connections and contacts on the rotating machine
      • Testing of the power circuit placed in between the rotating machine under a test and the test lead connections
      • Resistance measurement of solder joints between the windings, welding joints, cable splices and any non-inductive test objects
    • System Overview:
      • The Winding Ohmmeter RMO100M is a portable and lightweight instrument (8,0 kg / 17.6 lbs) designed for the winding resistance measurement of electrical motors and generators.
      • The RMO100M instrument is based on the state of the art technology, using the most advanced switch mode technology available today.
      • It generates a true DC ripple-free current with automatically regulated measurement and discharging circuit.
      • The injection of current into the test object is automatically regulated.
      • The two independent channels enable testing of two windings in series.
    • DV-Win software:
      • The DV-Win software enables control and observation of the test process, as well as saving and analyzing the results on a PC.
      • It provides a test report, arranged in a selectable form as an Excel spreadsheet, PDF, Word, or ASCII format.
      • All results can be exported in the report format.
    • Included accessories:
      • DV-Win software
      • USB cable
      • Mains power cable
      • Ground (PE) cable
    • Winding Resistance Measurement:
      • Test currents: 5 mA – 100 A DC
      • Measurement range: 0,1 μΩ - 1 kΩ
      • Typical accuracy: ± (0,1% rdg + 0,1% F.S.)
    • Resolution:
      • 0,1 μΩ – 999,9 μΩ: 0,1 μΩ
      • 1,000 mΩ – 9,999 mΩ: 1 μΩ
      • 10,00 mΩ – 99,99 mΩ: 10 μΩ
      • 100,0 mΩ – 999,9 mΩ: 0,1 mΩ
      • 1,000 Ω – 9,999 Ω: 1 mΩ
      • 10,00 Ω - 99,99 Ω: 10 mΩ
      • 100,0 Ω – 999,9 Ω: 0,1 Ω
    • Data Storage: 1000 internal memory positions
    • Printer (optional):
      • Thermal printer
      • Graphic and numeric printout
      • Paper width 80 mm
    • Computer Interface:
      • USB
      • Optional: RS232
    • Mains Power Supply:
      • Connection according to IEC/EN60320-1; UL498, CSA 22.2
      • Mains supply: 90 V – 264 V AC
      • Frequency: 50 / 60 Hz
      • Input power: 1200 VA
      • Fuse 15 A / 250 V, type F, not user replaceable
    • Applicable Standards:
      • Low Voltage Directive: Directive 2014/35/EU (CE conform); Applicable standards, for a class I instrument, pollution degree2, Installation category II: IEC EN 61010-1
      • Electromagnetic Compatibility : Directive 2014/30/EU (CE Conform), Applicable standard EN 61326-1
    • Dimensions and Weight:
      • Dimensions (W x H x D): 198 mm x 255 mm x 380 mm
      • Weight: 8,0 kg
    • Please feel free to contact for detailed specifications, accessories, software and options.
