系統控制模組

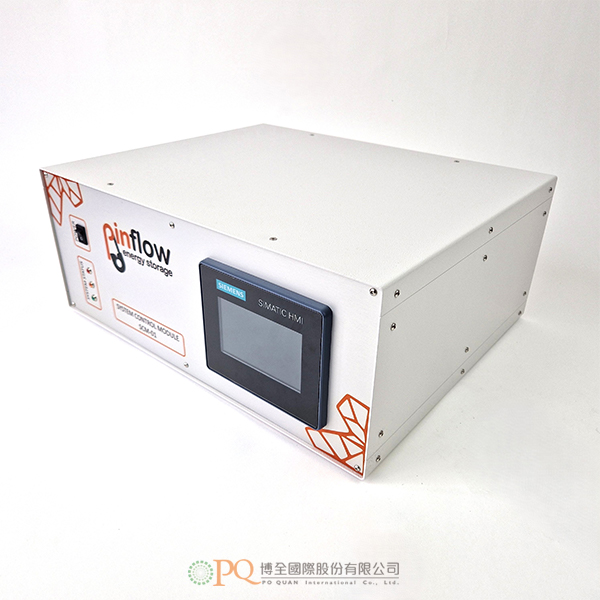

專為小型電化學實驗單元打造的中央控制核心。不論是進行基礎測試、確立概念驗證，還是導入小規模的電化學分析法，都能快速獲取成果。SCM-01支援豐富的專業電氣介面，包含高達 150 V 的差動電壓量測、 0–5 V 類比控制（可客製化）的 24 VDC 泵控制埠，以及內建 24 VDC 電源、採用 4–20 mA 電流迴路的流量與壓力測量通道。為提升實驗靈活度，系統亦額外配置了 -5V～+5V 差動電壓感測。安全防護上則配有 Sink 邏輯的 eSTOP 緊急停止數位輸入，且配備 3 組輸入與輸出的多功能數位連接埠（每組對接皆獨立引出）、用於額外控管單一設備的專用數位輸入與輸出介面，以及電阻式溫度探針通道。SCM-01 支援雙重操作模式：您可以使用由 Pinflow energy storage 專業開發的軟體進行線上連線控制，或直接透過機身的人機介面（HMI）掌握即時狀態並進行離線操作。專用軟體更可針對您的特定需求進行量身客製。

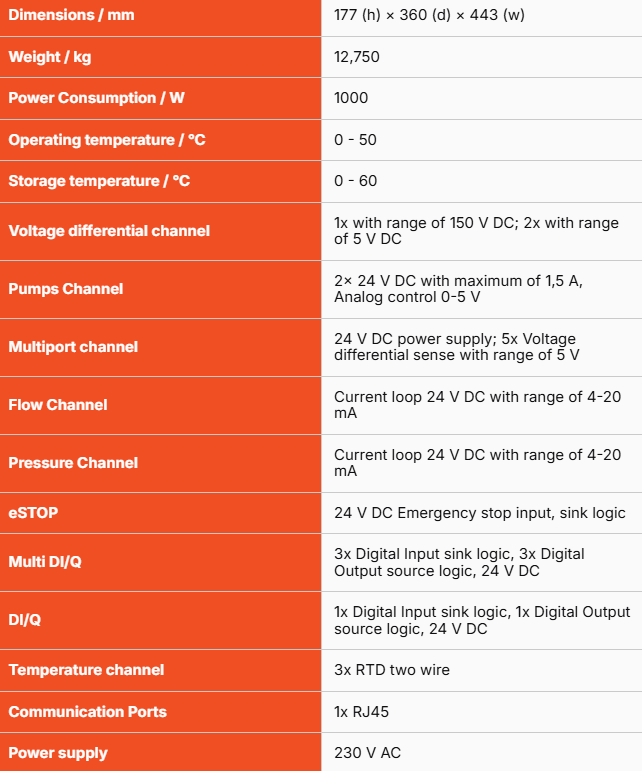

外觀尺寸 / mm	177 (高) \ 360 (深) \ 443 (寬)
重量 / kg	12.750
功耗 / W	1000
工作溫度 / °C	0-50
儲存溫度 / °	0-60

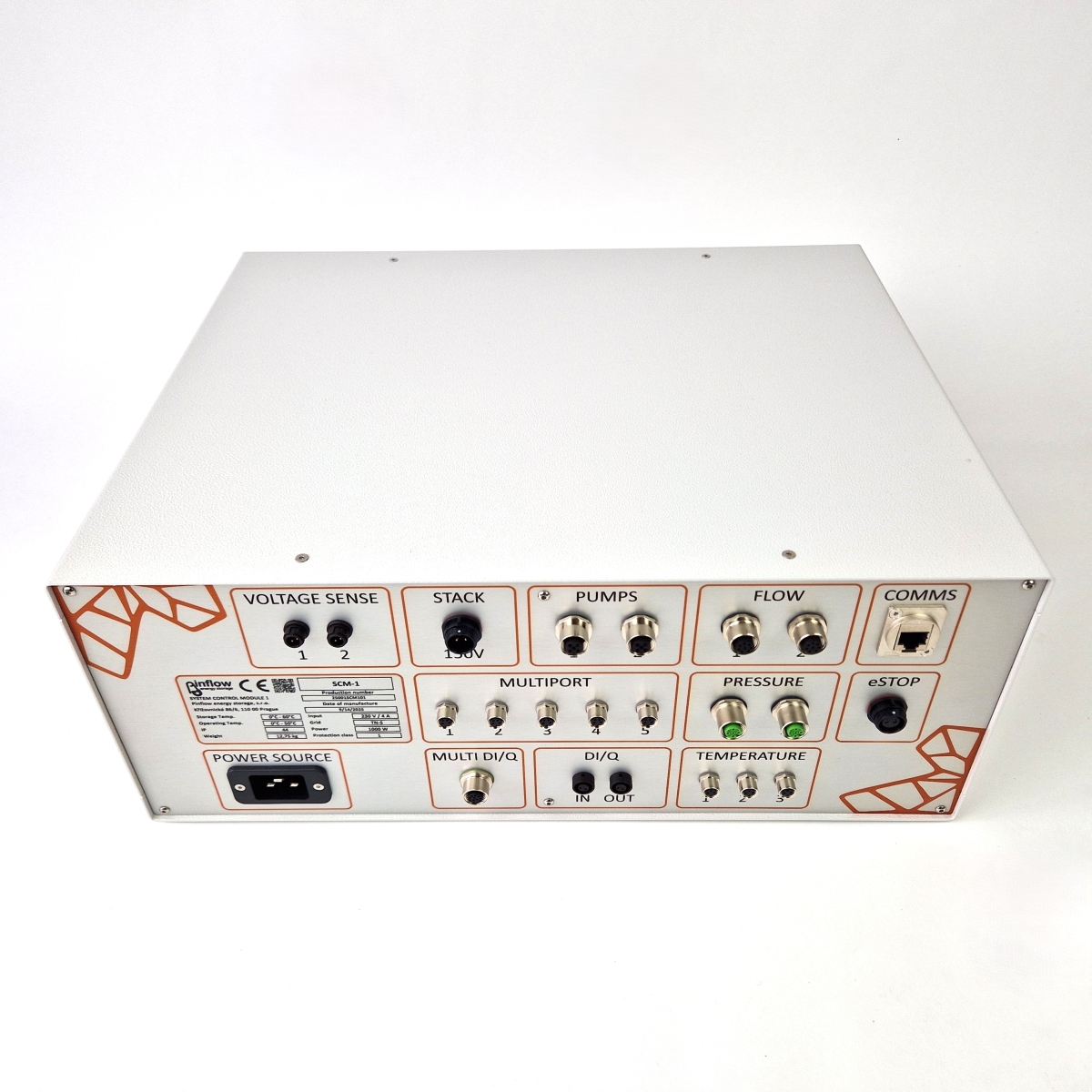

差動電壓通道	1×，量測範圍 150 VDC；2×，量測範圍 5 VDC
泵控制通道	2× 24 VDC，最大電流 1.5 A，支援 0–5 V 類比控制
多功能埠通道	內建 24 VDC 電源供應；5× 差動電壓感測（量測範圍 5 V）
流量監測通道	4–20 mA 電流迴路（內建 24 VDC 供電）
壓力監測通道	4–20 mA 電流迴路（內建 24 VDC 供電）
eSTOP（緊急停止）	24 VDC 緊急停止輸入，採用漏型邏輯 (Sink Logic)
多通道數位 I/O (DI/Q)	3× 數位輸入（漏型邏輯）、3× 數位輸出（源型邏輯），24 VDC
獨立數位 I/O (DI/Q)	1× 數位輸入（漏型邏輯）、1× 數位輸出（源型邏輯），24 VDC
溫度通道	3× RTD（兩線式電阻式溫度感測器）
通訊埠	1× RJ45 網路接口
供電電源	230 V AC

System Control Module 01 (SCM-01) is designed for system control of small electrochemical laboratory units which are meant to test, confirm proof of concept or use of small-scale electrochemical methods for fast results. SCM-01 supports differential measurement of voltage up to 150 V, 24 V DC pump control with analogue signal of 0-5 V (can be customized), flow measurement by current loop 4-20 mA with power source of 24 V DC, pressure measurement by current loop 4-20 mA powered by 24 V DC, additional differential voltage sensing with range of -5 V to +5 V, eSTOP digital input with sink logic, Multi-digital connector with 3 inputs and outputs each pair led separately, solo digital input and output for additional control of single devices, and lastly resistance temperature probe channels. SCM-01 can be controlled online by software developed by Pinflow energy storage, or offline through human-machine-interface of SCM-01, which displays the actual state. Software can be tailored to unique needs of anyone.
