掃頻頻譜分析儀

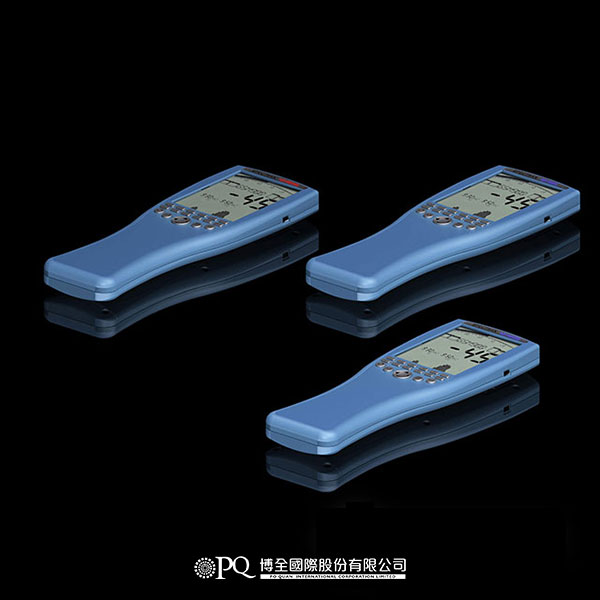

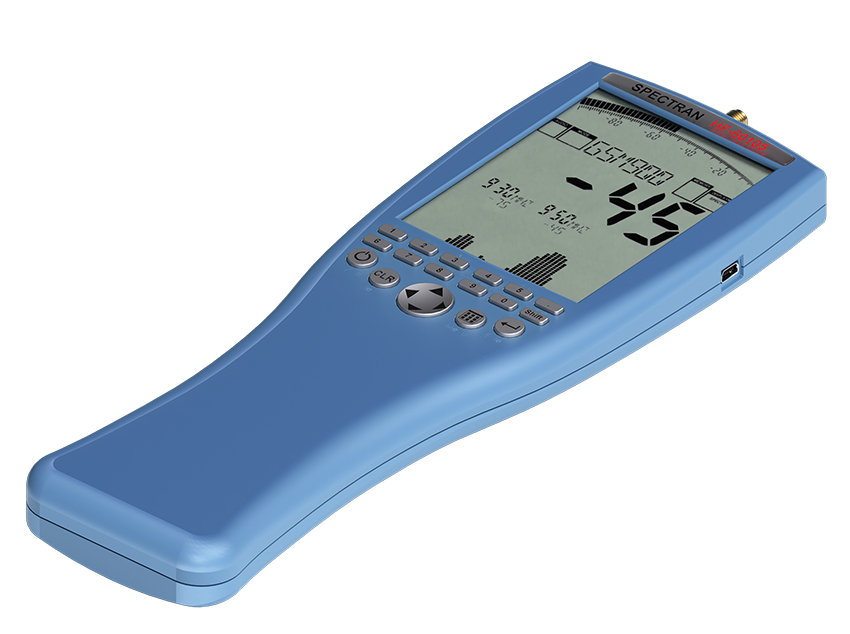

Sweep Spectrum Analyzers 型號:SPECTRAN NF Series
檢測磁場和電場及其原因、確定頻率和訊號強度、測量和評估甚至最複雜的限制 - 所有這些都可以透過 Aaronia NF 測量儀器輕鬆實現。
  • 檢測磁場和電場及其原因、確定頻率和訊號強度、測量和評估甚至最複雜的限制 - 所有這些都可以透過 Aaronia NF 測量儀器輕鬆實現。


    產品描述

    所有 SPECTRAN NF 都配備了屢獲殊榮的 Aaronia REAL 3D(全向性)磁場感測器。歐洲發行量最大的電子雜誌《Elektronik》將 Aaronia REAL 3D(全向性)磁場感測器評為 2009 年 "被動元件 "類別的 "年度產品"。

    功能特點

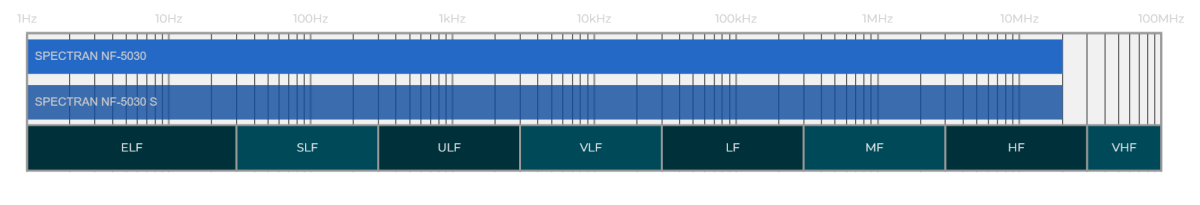

    • 頻率範圍: 1Hz 至 1MHz(選購件 008/010 為 20/30MHz)。
    • 整合3D(全向性)磁場感測器。
    • 同時顯示頻率和訊號強度。
    • 根據 DIN/VDE 0848 標準計算極限值。
    • 快速 FFT/DFT 頻譜分析。
    • 透過 USB 進行即時遠端控制。
    • 高端的手持式儀器。
    • 高效能 DSP(訊號處理器)。
    • 可架設於三腳架上進行測量。
  •   NF-5030 NF-5030S
    頻率範圍  (最小) 1Hz 1Hz
    頻率範圍  (最大) 1MHz ( 標準 )
    30MHz ( 選件 010 )
    1MHz ( 標準 )
    30MHz ( 選件 010 )
    電場 [V/m]  ( 最小 ) ( 典型 ) 0.1V/m 1V/m
    電場 [V/m] ( 最大 ) ( 典型 ) 5.000V/m 50.000V/m
    磁場  [Tesla] ( 最小 ) ( 典型 ) 1pT 1pT
    磁場  [Tesla] ( 最大 ) ( 典型 ) 500µT 500µT
    磁場 [Gauss] ( 最小 ) ( 典型 ) 10nG 10nG
    磁場 [Gauss] ( 最大 ) ( 典型 ) 5G 5G
    類比輸入 [V] ( 最小 ) ( 典型 ) 200nV 200nV
    類比輸入 [V] ( 最大 ) ( 典型 ) 2V 2V
    濾波器頻寬 (RBW) ( 最小 ) 0.3Hz 0.3Hz
    濾波器頻寬 (RBW) ( 最大 ) 1MHz 1MHz
    解调器 AM/FM AM/FM
    測量單位 ( 可經由PC 軟體新增測量單位 ) V, V/m, T, G, A/m V, V/m, T, G, A/m
    檢測器 RMS/MinMax RMS/MinMax
    內部資料記錄器 (可擴充至 1MB(選件 001)) 64K 64K
    FFT 解析度 ( 點 ) 1024 1024
    最快取樣時間 10ms 10ms
    精確度 ( 典型 ) 3% 3%
  • Detecting magnetic fields and E-fields and their causes, determining frequency and signal strength, measuring and evaluating even the most complex limits - all this is easily possible with Aaronia NF measuring instruments.


    Description



    All SPECTRAN® NF are equipped with the award-winning Aaronia REAL 3D (isotropic) magnetic field sensor. Europe's most widely read electronics magazine "Elektronik" awarded the Aaronia REAL 3D (isotropic) magnetic field sensor as "Product of the Year" in the category "Passive Components" in 2009.

    Features

    • Frequency range: 1Hz to 1MHz (20/30MHz with option 008/010)
    • Integrated 3D (isotropic) magnetic field sensor
    • Simultaneous display of frequency & signal strength
    • Limit value calculation according to DIN/VDE 0848
    •  Fast FFT/DFT spectrum analysis
    • Real-time remote control via USB
    • Advanced hold function
    • High-performance DSP (signal processor)
    • Tripod connection: 1/4"
  •   NF-5030 NF-5030S
    Frequency range (min) 1Hz 1Hz
    Frequency range (max) 1MHz (Standard)
    30MHz (Option 010)
    1MHz (Standard)
    30MHz (Option 010)
    Electric field [V/m] (min) (typ.) 0.1V/m 1V/m
    Electric field [V/m] (max) (typ.) 5.000V/m 50.000V/m
    Magnetic field [Tesla] (min) (typ.) 1pT 1pT
    Magnetic field [Tesla] (max) (typ.) 500µT 500µT
    Magnetic field [Gauss] (min) (typ.) 10nG 10nG
    Magnetic field [Gauss] (max) (typ.) 5G 5G
    Analog input [V] (min) (typ.) 200nV 200nV
    Analog input [V] (max) (typ.) 2V 2V
    Filter bandwidths (RBW) (min) 0.3Hz 0.3Hz
    Filter bandwidths (RBW) (max) 1MHz 1MHz
    Demodulation AM/FM AM/FM
    Units (additional units via PC software) V, V/m, T, G, A/m V, V/m, T, G, A/m
    Detectors RMS/MinMax RMS/MinMax
    Internal data logger. Expandable to 1MB (Option 001) 64K 64K
    FFT resolution (points) 1024 1024
    Fastest possible SampleTime 10ms 10ms
    Accuracy (typ.) 3% 3%
