變電所開關櫃局部放電監測|預警系統

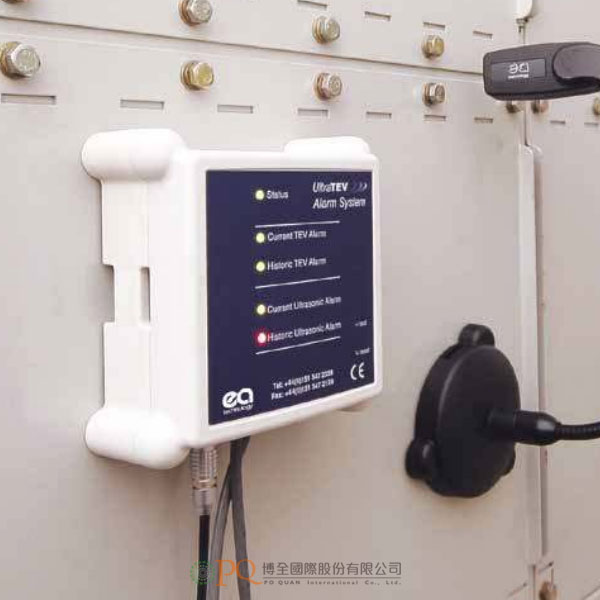

EA Partial Discharge (PD) Activity Early Warning System 型號:UltraTEV Alarm
  • 為簡單、低成本、持續監測變電所開關設備的解決方案,能在狀況或安全問題導致故障前,就將問題辨識出來,是不可或缺的局部放電活動預警系統。
  • 使用超音波及暫態地電壓(TEV)二種感測器進行有效且持續的監測。
  • 多節點感測器裝置可同時監測100多個設備。
  • 可隨地透過電子郵件或文字簡訊接收警報。
  • 可同時測量局部濕度與溫度條件。
  • 中央主機LED指示燈,提供即時的局部放電問題指示。
    • UltraTEV Alarm™為簡單、低成本、持續監測變電所開關設備的解決方案,能在狀況或安全問題導致故障前,就將問題辨識出來,是不可或缺的局部放電活動預警系統。
    • 優點:
      • 及早的狀況預警,可防止故障發生。
      • 在需要進行維護時,能及時著手處理。
      • 假如開關櫃已處於危險狀態,則發報警報。
      • 絶佳的成本與收益。
    • 特點:
      • 使用超音波及暫態地電壓(TEV)2種感測器進行有效且持續的監測。
      • 多節點感測器裝置可同時監測100多個設備。
      • 可隨地透過電子郵件或文字簡訊接收警報。
      • 可同時測量局部濕度與溫度條件。
      • 中央主機LED指示燈,提供即時的局部放電問題指示。
    • 操作:
      • 採用超音波模式測量表面局部放電活動,並將結果與其它類似設備的結果互相比較。
      • 從音頻輸出端收聽表面局部放電活動。
      • 測量節點連接到警報主機,當一個或多個設備的局部放電活動處於臨界位準時,警報主機便發報指示。
      • 個別感測器節點上的LED燈,指示受影響的設備。
      • 聲響/視覺警報裝置,可安裝在變電所外面,以提高安全性。
      • 超音波接觸式探棒偵測密封電纜盒中的局部放電活動。
      • 可作為便攜式系統或固定安裝式系統使用。
    • 警報節點:
      • 信號輸入:內建暫態地電壓感測器(TEV)及供外部超音波感測器使用的輸入端。
      • TEV頻寬:3 - 80MHz。
      • 超音波中心頻率:40kHz。
    • 指示燈:
      • 電源/運行LED燈:紅/綠雙色LED燈。
      • 當前TEV警報燈:紅/綠雙色LED燈。
      • 歷程TEV警報燈:紅/綠雙色LED燈。
      • 當前超音波警報燈:紅/綠雙色LED燈。
      • 歷程超音波警報燈:紅/綠雙色LED燈。
    • 連接介面:
      • 電源與警報信號:2個off 4路接線端子。
      • 超音波感測器:Lemo插座。
    • 控制介面:
      • 重置輸入:埋入式押扣按鈕。
      • 測試信號:埋入式押扣按鈕。
    • 輸出:
      • 警報信號:脈衝編碼調變。
    • 體積:105x105x50mm。
    • 重量:0.26kg。
    • 電源:低壓直流24V 36mA。
    • 防護等級:IP53。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • The UltraTEV Alarm™ provides simple, low cost, continuous monitoring of substation switchgear. EA Technology’s UltraTEV Alarm™ can identify faults and safety issues BEFORE they lead to failures making it the Partial Discharge (PD) activity early warning system that businesses cannot be without.
    • Benefits:
      • Early warning of faults prevents failures
      • Enables timely interventions when maintenance is required
      • Warns personnel if switchgear is in a dangerous condition
      • Excellent cost/benefit justification
    • Features:
      • Effective continuous monitoring with both ultrasonic and Transient Earth Voltage (TEV) sensors
      • Multi-node sensor units can monitor 100+ assets simultaneously
      • Receive alerts anywhere, via email or text message
      • Simultaneously measures local humidity and temperature conditions
      • Central Hub unit LED indicators provide immediate indication of PD problems
    • Operation:
      • Measure the surface activity using the ultrasonic mode, and compare the result with those taken from other similar assets
      • Listen to the surface PD activity from the audio output (the system heterodynes the ultrasonic signal for this purpose)
      • Nodes are linked to the Alarm Hub which indicates when PD activity in one or more assets is at critical level
      • LEDs on the individual sensor nodes indicate which assets are affected
      • Audible/visible alarms can be mounted outside the substation for added safety
      • Ultrasonic Contact Probe detects PD activity in sealed cable boxes
      • Can be used as a portable system or installed permanently
    • Alarm Node:
      • Signal Input: Built in TEV sensor plus input for external ultrasonic sensor
      • TEV Pass band: 3 – 80 MHz
      • Ultrasonic Centre Frequency: 40 kHz
    • Indicators:
      • Power/Running LED Bi-colour Red/Green LED
      • Current TEV Alarm Bi-colour Red/Green LED
      • Historic TEV Alarm Bi-colour Red/Green LED
      • Current Ultrasonic Alarm Bi-colour Red/Green LED
      • Historic Ultrasonic Alarm Bi-colour Red/Green LED
    • Connectors:
      • Power and Alarm Signals 2 off four-way terminal block
      • Ultrasonic Sensor Lemo socket
    • Controls:
      • Reset Input: Recessed Push-button
      • Test Signal: Recessed Push-button
    • Outputs:
      • Alarm Signals: Pulse Code Modulation
    • Dimensions:
      • Size: 105 x 105 x 50 mm
      • Weight: 0.26 Kg
    • Power Supply:
      • Low Voltage DC: 24V 36 mA
    • IP Rating: 53
    • Please feel free to contact for detailed specifications, accessories, software and options.
